拉绳位移传感器的拉线安装结构

发布日期:2019-06-26 点击次数:84

拉绳位移传感器作为一种用于测量位移的传感器,具有精度高、实现性强、可实时获得位移数据信息的特点,广泛应用于工程试验当中。但是,由于拉绳位移传感器的使用量程有限, 在试验中,当测量的位移超过使用量程时(即超量程使用时),会损坏传感器,具体地体现在拉线拉断或者拉线将传感器的内部元件拉坏。在现有技术中,如图1所示,在工程试验中,传感器7用来检测待测物体8的位移,而传感器的拉线1直接固定在地面或其它固定位置。由于待测物体8的位移大小具有不确定性,很有可能会超过拉线传感器的量程,这种超量程的使用会造成拉线拉断或传感器内部的元件损坏。因此,设计一种能够保护拉线在超量程使用时不被拉断或将传感器元件拉坏的安装结构具有重要意义。

实用新型内容

本实用新型的目的是提供一种拉绳位移传感器的拉线安装结构,该拉线安装结构能够在拉线传感器超量程使用时,不会出现拉线拉断,或将传感器元件拉坏的现象,从而提高拉绳位移传感器的使用寿命。

附图说明

附图是用来提供对本实用新型的进一步理解,并且构成说明书的一部分,与下面的具体实施方式一起用于解释本实用新型,但并不构成对本实用新型的限制。在附图中:

图1是现有技术中拉绳位移传感器的拉线安装结构示意图;

拉绳位移传感器的拉线安装结构

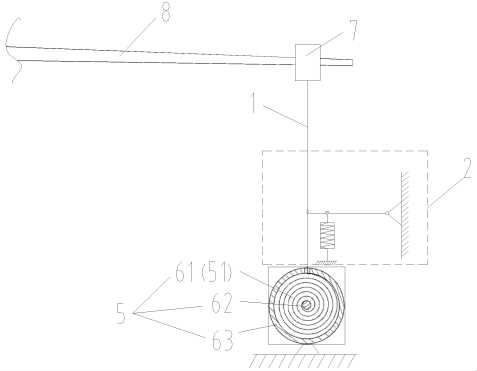

图2是本实用新型提供的拉绳位移传感器的拉线安装结构示意图;

拉绳位移传感器的拉线安装结构

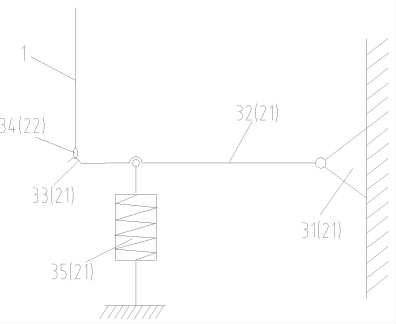

图3是本实用新型一种实施方式提供的分离保护单元的结构示意图;

拉绳位移传感器的拉线安装结构

附图标记说明

1拉线;2分离保护单元;5缓冲保护单元;7拉绳位移传感器;8待测物体;21固定部;22分离部;31固定基座;32连杆;33弧形挂钩;34拉环;35弹性件;41固定磁铁;42铁块;51弹性伸缩件;61平面涡卷弹簧;62涡卷轴;63固定外壳

具体实施方式

以下结合附图对本实用新型的具体实施方式进行详细说明。应当理解的是,此处所描述的具体实施方式仅用于说明和解释本实用新型,并不用于限制本实用新型。

在本实用新型中,在未作相反说明的情况下,使用的方位词如“上、下”通常是基于图1和图2中所示的方向定义的。

如图2到图4所示,本实用新型提供一种拉绳位移传感器的拉线安装结构,该拉线安装结构包括拉线1和分离保护单元2,该分离保护单元2包括固定部21和分离部22,拉线1 和分离部22连接,并且分离部22可分离地固定在固定部21上。

在上述技术方案中,由于与拉线1连接的分离部22能够从固定部21上分离,因此,当拉绳位移传感器出现超量程状态,并且拉线1承受的拉力大于其自身所能承受的临界拉力时,分离部22就会从固定部21上分离,以不会出现拉线1被拉断,或将传感器元件拉坏的现象。

需要说明的是,能够实现本实用新型目的的实施方式有多种,例如对于本实用新型中所涉及的“固定部”和“分离部”可以为本领域技术人员所公知的任意形式,其中,“固定部”是指在本实用新型提供的分离保护单元2中固定在某特定位置的部分,而“分离部”则是指能够可分离地固定在该“固定部”上的部分,对于其各种实施方式本实用新型并不做限制。因此,为了方便说明,在此只介绍其中的优选实施方式,该优选实施方式只用于说明本实用新型,并不用于限制本实用新型。另外,本实用新型中设计的拉线本身能够承受的临界拉力,以及分离部22从固定部21上分离的临界条件(不同的实施方式有不同的临界条件)均能由本领域技术人员通过试验等到,在此不做过多阐述。下面结合附图详细说明本实用新型的优选实施方式。

如图3所示,优选地,固定部21包括固定基座31和连杆32,连杆32的第一端连接在固定基座31上,第二端可弹性地上下运动并且形成为向下开口弧形挂钩33,分离部22 包括拉环34,该拉环34的上端与拉线1固定,下端挂在弧形挂钩33内。

因此,随着拉绳位移传感器7所测位移的增加,连杆32的第二端逐渐弹性地向上运动, 而与拉线1固定的拉环34在拉线1的作用下,能够沿弧形挂钩33的内弧面朝向开口滑动, 其中,根据拉线1自身能够承受的临界拉力,通过合理设计,当拉绳位移传感器7出现超量程状态时,连杆32的第二端弹性向上运动到一定位置,并且拉环34能够完全滑动到弧形挂钩33 的开口处,并与之分离,因此能够实现拉线1和固定其的固定部21分离,而退回到拉绳位移传感器7内,从而,不会出现拉线1被拉断或拉坏拉绳位移传感器7的内部元件的现象。

其中,在这种实施方式中,连杆32第二端的弹性运动能够通过多种实施方式实现,在图3所示的优选实施方式中,优选地,连杆32的第一端铰接在固定基座31上,即连杆32的第二端能够自由的运动,而固定部21包括弹性件35 (优选为弹簧件),该弹性件35 — 端铰接在连杆32上,另一端固定在连杆32的下方。因此,连杆32被拉线1向上拉起时,弹性件35对连杆32施加向下的弹性力。从而,既能够满足弧形挂钩33和拉环34的相对滑动,还能够起到固定拉线1的作用。

在图3所示的技术方案中,需要依据拉线1自身能够承受的临界拉力,通过试验需要确定连杆32的自重、弹性件35的刚度和弹性系数、弧形挂钩33的弧度以及弹性件35和连杆32的连接位置等临界条件,以既能保证当拉线1承受的拉力大于其能够承受的临界拉力时,拉环34能够刚好从弧形挂钩33脱离,又能保证弹簧9具有的刚度使拉环34在脱离弧形挂钩33之前产生尽量小的位移,以保证拉绳位移传感器7的测量精度。在实际操作中,还可以对测量值进行校正,以避免由于本实用新型提供的拉线安装结构对拉绳位移传感器的测量精度造成影响。

除了图3所述的优选实施方式,优选地,连杆32的第一端固定连接在固定基座31 上,并且连杆32为弹性杆。即连杆32的第二端通过弹性杆32本身的弹性进行弹性运动。 其原理和图3所示的优选实施方式相同,不做过多赘述。

综上,本实用新型提供的拉线固定结构中的分离保护单元能够避免拉绳位移传感器出现超量程状态时,出现拉线被拉断或拉坏传感器元件的现象,并且再通过缓冲保护单元使拉线以合适的速度退回拉绳位移传感器中,从而提高了拉绳位移传感器的使用寿命,并且结构简单, 拆装维修方便,具有加强经济性、实用性和推广价值。
