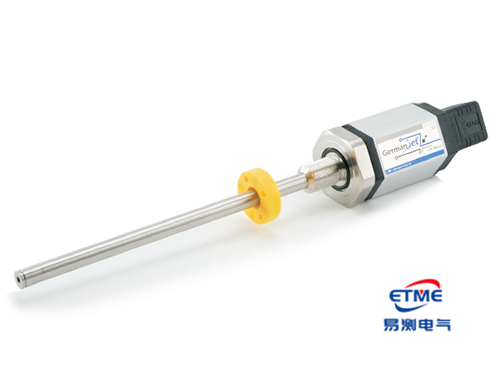

17系列磁致伸缩位移传感器
  • 17系列磁致伸缩位移传感器

    17系列磁致伸缩位移传感器是专为液压缸而设计。耐压外管与六角法兰为100%不锈钢,可以直接安装进液压缸里。电子部分与耐压外管为模块组装设计,即两者可完全分离。在特殊情况下,只需拨出电子部份进行校准,而耐压外管无需与液压缸分离。此设计减少重置液压缸时间,大大提高生产效率。

    17系列磁致伸缩位移传感器说明书下载
  • 产品特点


德敏哲 17系列

液压缸专用磁致伸缩位移传感器

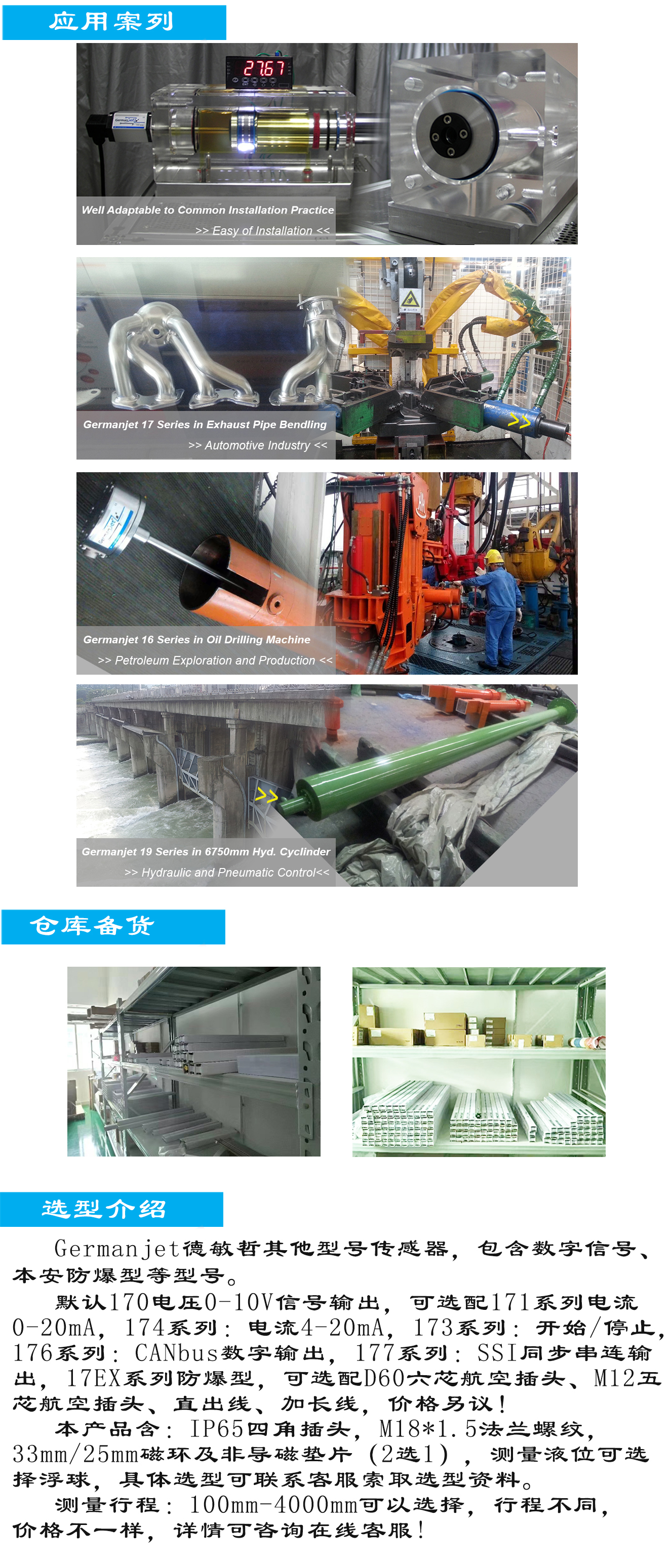

17系列磁致伸缩位移传感器应用行业
l 伺服液压油缸活塞位置反馈或预置
l 伺服汽缸活塞位置反馈或预置
l 研磨机械位置反馈或预置
l 铸锻机床位移控制
l 注塑机模板定位与监测
l 木材加工定位控制
l 其它机械定位和位移检测
l 水轮机导叶开度的检测与控制
l 汽其它机械定位和位移检测等




Absopos Technology  磁致伸缩科技

磁致伸缩(Absopos)的运作原理是通过分析两个磁场相互感应的反馈信号而达致。

第一磁场是利用一个永久磁铁在传感器外壳上运行。第二磁场是由脉冲产生器产生。当两个磁场互相感应,一个绝对值的位置信号便会以超声波速度反馈。精密电路系统便会对超声波的波形进行分析,继而输出一个精确和高分辨率的位置信号,让机台可以实时进入生产状态。


磁致伸缩位移传感器的优势
FOR EXTREMELY ACCURATE,LOW-NOISE,AND WEAR-FREE ABSOLUTE POSITION FEEDBACK

l 磁致伸缩位移传感器采用非接触式超声波测量技术。能提供最佳的线性和绝对值的位置测量。


l 铝成型外壳能配合两种形式的永久磁铁滑块进行非接触式测量。


l 直接取替电阻式电位器,而无须机械修改。


l 开放式导轨型外壳设计能减少因安装失误而损坏传感器。

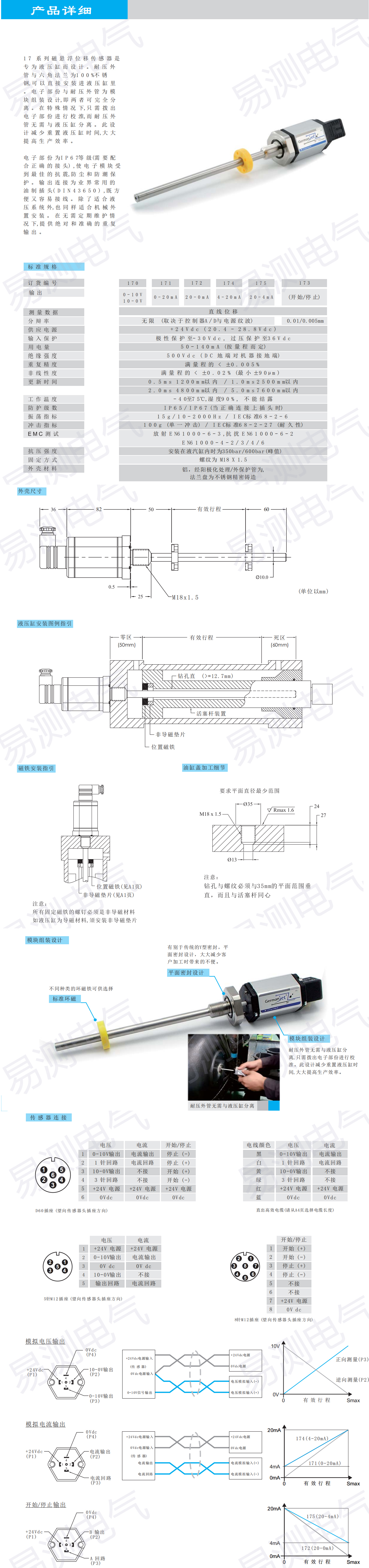

标准规格
测量数据 直线位移
供应电源 +24Vdc (20.4 - 28.8Vdc)
输入保护 极性保护至-30Vdc, 过压保护至36Vdc
用电量 50-140mA (按量程而定)
绝缘强度 500Vdc (DC地端对机器接地端)
输出 0-10Vdc, 10-0Vdc双输出, 最低负载电阻5kΩ
分辨率 无限 (取决於控制器A/D与电源纹波)
重复精度 满量程的 < ±0.005%
非线性度 满量程的 < ±0.01% (最大 ±90μm)
工作温度 -40至85℃
防护级数 IP65(当正确连接上插头时)
振盪指标 10-2000Hz / IEC标準68-2-6
冲击指标 100g (单一冲击) / IEC标準68-2-27 (耐久性)
更新时间 0.5ms 1200mm以内 / 1.0ms2400mm以内/ 2.0ms 4800mm以内
抗压强度 安装在液汽缸内时为600bar
固定方式 螺纹 M20 X 2.0
外壳材料 铝,经阳极化处理/外保护管为, 法兰盘为304不锈钢精密铸造


      17系列磁致伸缩位移传感器是专为液压缸而设计。耐压外管与六角法兰为100%不锈钢,可以直接安装进液压缸里。电子部分与耐压外管为模块组装设计,即两者可完全分离。在特殊情况下,只需拨出电子部份进行校准,而耐压外管无需与液压缸分离。此设计减少重置液压缸时间,大大提高生产效率。


电子部份为IP65等级,使电子模块受到最佳的抗震,防尘和防潮保护。输出连接为业界常用的油制插头(DIN 43650),既方便又容易接线。除了适合液压系统外,也同样适合机械外置安装。在无需定期维护情况下,提供绝对和准确的重复输出。


17系列磁致伸缩位移传感器(磁铁安装指引)

17系列磁致伸缩位移传感器(磁铁安装指引)

17系列磁致伸缩位移传感器(液压缸安装图例)

1700系列磁致伸缩位移传感器(液压缸安装图例)

17系列磁致伸缩位移传感器(外壳尺寸)

1700系列磁致伸缩位移传感器(外壳尺寸)
