长行程跳动问题排查：现场解决案例

适用场景

现场电磁环境较差、位移数据跳动、行程较长的测量场合。设备厂家出厂时电气环境符合标准，但客户现场电磁环境复杂，伺服、变频器、接触器密集，干扰源多，数据跳动问题频发。

长行程场合更明显：信号传输距离远，线缆走的路程长，经过的区域里动力线、变频器输出线、加热回路都可能有，干扰耦合的机会成倍增加。同一台设备在厂里调好，到现场反而出问题，多数就是这个原因。

产品功能

磁致伸缩位移传感器非接触测量，抗干扰能力强，长行程测量时数据稳定。传感器内部数字处理，对外输出信号经过整形与滤波，对供电线上的干扰有较强的抑制能力。

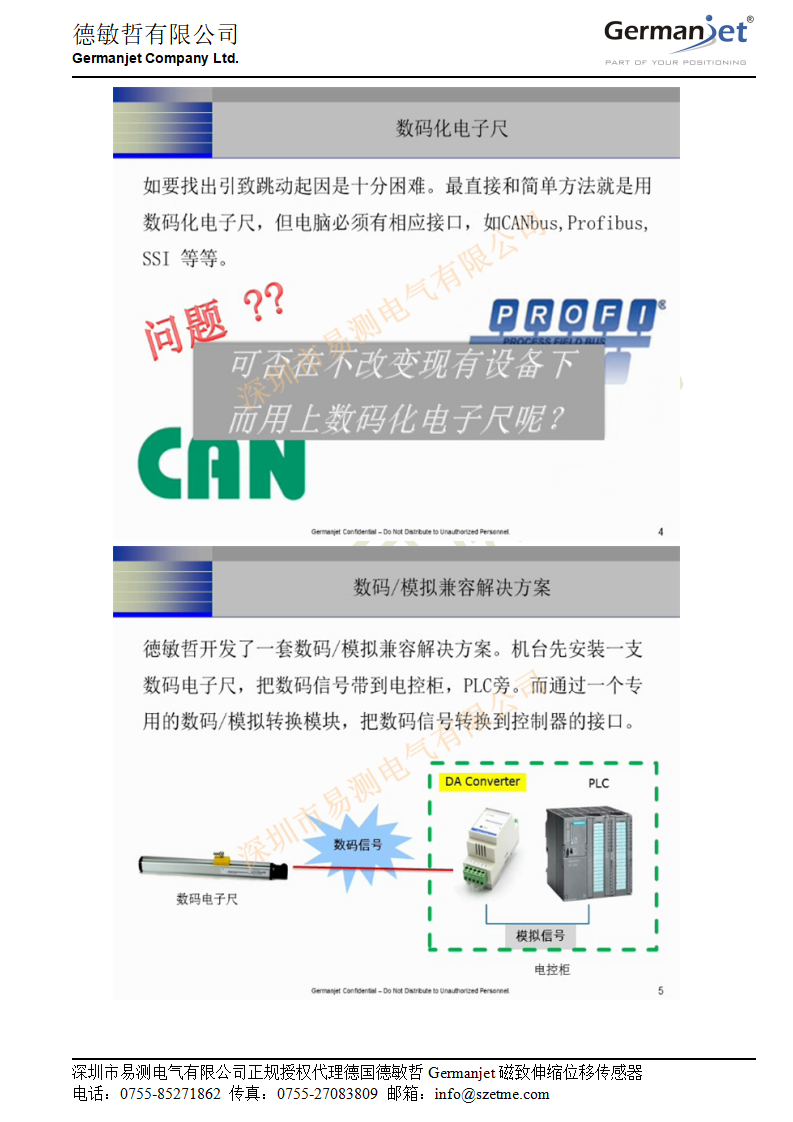

长行程场合信号传输距离远，传感器输出方式选择数字信号或电流信号比电压信号抗干扰性更好。现场不必改动原有电气环境，通过选型抗干扰能力强的传感器并规范安装，就能把跳动问题压下去。

安装注意事项

数据跳动不一定是传感器本身问题，需先排查现场干扰源，包括供电质量、接地方式、走线路径。处理思路：传感器采用独立供电，不与伺服、接触器共用电源；屏蔽层单端接地，避免地环路；信号线与动力线分开走线，交叉垂直穿过；必要时加装滤波器件或采用数字输出方式；确认传感器与设备机架接地良好，消除电位差。

这几条是有先后的：供电、接地、布线、滤波、等电位。顺序颠倒容易白折腾，比如先把整段电缆换掉，最后发现是共用电源引起的。改完一条就复测一次，才知道是哪条起了作用。

长行程跳动问题排查的供电、接地、布线顺序

先查供电：用万用表在设备启动瞬间测传感器供电端子电压，看有没有明显跌落；传感器单独取一路电源，不与伺服驱动器、接触器线圈共用，供电稳了再看别的。

再查接地：屏蔽层单端接地，避免两端接地形成地环路；确认传感器与设备机架等电位。最后查布线：信号线与动力线分走线槽，必须交叉时垂直穿过，长距离优先选数字输出或电流输出（4-20mA），比电压输出抗干扰。

调试与维护

用万用表在设备启动瞬间测量传感器供电电压，若出现明显跌落，说明供电需整改；观察数据跳动是否与伺服启动、接触器吸合同步，据此定位干扰源；逐项排查后数据仍跳动，再考虑更换传感器对比测试。

排查过程建议留记录：改了什么、改动前后跳动幅度多少。现场问题常常是几个因素叠加，有条记录才能判断哪一项最关键。处理后过一段时间回访一次，确认没有复发。

选型与维护要点

• 干扰排查顺序：供电、接地、布线；用万用表在设备启动瞬间测供电电压，观察数据跳动是否与启停同步。
• 长距离传输场合优先选数字输出或电流输出（4-20mA），比电压输出抗干扰。
• 确认传感器与设备机架接地良好，消除电位差后再评估更换传感器。
• 长行程跳动问题排查前先问清跳动出现的时机：上电就有、动作时才跳、还是特定工位才跳，时机决定排查方向。
• 现场电气环境无法改动时，靠传感器自身抗干扰能力与规范安装解决问题。

通用价值

相比更换整套设备或大规模改造，通过选型抗干扰能力强的传感器并规范安装，可在较低成本下解决数据跳动问题，减少因数据异常导致的废品与停机。

改造量小、停机时间短，对连续生产的现场更实际；把供电、接地、布线做成现场标准动作以后，同类问题在新设备上也能提前避开。
