二板机位移测量应用：泰瑞注塑机全数码案例

适用场景

大型注塑机的合模位置与速度精确控制。大型注塑机锁模行程大、运动速度快，模拟量信号长距离传输易受干扰，合模位置偶发跳变会影响制品尺寸稳定。

泰瑞这类大型二板机，模板从开模到合模的行程长，一个动作周期里位置变化幅度大，控制程序需要连续、稳定的位置数据来切换速度段。信号一旦在途中被干扰，合模位置出现跳变，落在制品上就是尺寸波动，落在模具上就是冲击。

产品功能

全数字信号传输，抗干扰能力强，数据稳定可靠，适用于锁模行程大、运动速度快的二板机合模位置与速度反馈。数字信号长距离传输不衰减，抗干扰能力强于模拟量；位置数据断电后不丢失，上电无需重新找零；同时输出速度参数，支持合模速度控制。

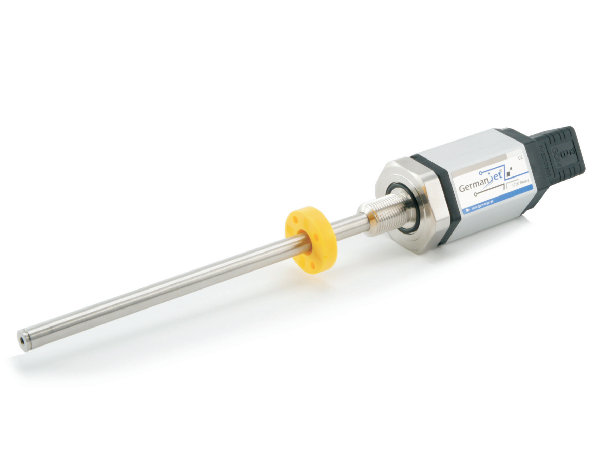

一根传感杆给出全程位置，速度参数由传感器内部同时给出，控制程序不必再靠位置差分算速度，避免差分带来的滞后和噪声放大。非接触结构没有磨损件，锁模动作每天成千上万次，读数仍然稳定。

安装注意事项

数字信号接线注意终端匹配与接地，通讯参数按控制系统配置；传感器安装确保行程覆盖；供电独立稳定；通讯线避免与动力线并行。

安装时先把机械行程量准，传感杆的有效测量段要覆盖开模合模全程，两端各留一点余量，避免模板到位时磁环跑出有效段。磁环支架要刚性固定，支架晃动会直接变成读数噪声。

大型注塑机上二板机位移测量应用的长距离传输方案

长距离传输的做法是：把数字信号送进总线或数字通道，传感器就近接入节点箱，再由一根干线回到控制柜。这样信号在模板附近就已经数字化，途中受干扰的机会大幅降低，柜内接线也少。

方案要核对三件事：通讯参数与主站一致；节点地址不重复；终端匹配只做在两端。这三点确认之后，再上机做全行程对比，把读数与模板实际位置的偏差记录下来，作为后续维护的基准值。

调试与维护

按控制系统配置通讯参数与节点地址；上电后确认数据稳定无跳变；定期检查接线、终端电阻与磁环状态；数据异常时按供电、接地、布线的顺序排查。

调试阶段建议记录两组数据：一是手动慢速走完全行程的位置曲线，二是自动运行时的位置与速度反馈。日后出现异常，拿这两组基准一比对，是机械松动还是信号问题很快能分清。

选型与维护要点

• 按控制系统配置通讯参数与节点地址；终端匹配与接地到位。
• 上电后确认数据稳定无跳变；数据异常按供电、接地、布线顺序排查。
• 位置数据断电不丢，上电无需重新找零。
• 做二板机位移测量应用，行程要按机器实际行程量取，两端留余量，别按标称值卡死。
• 通过总线读取节点状态实现数据监控，及时发现通讯异常与数据偏差。

通用价值

全数码方案解决长距离传输干扰问题，数据稳定，适合大型注塑设备，提升合模位置控制精度与制品一致性。速度参数直接可用，控制程序不需要额外的差分算法补速度，调试周期也跟着缩短。
