CANbus液位检测应用：磁致伸缩位移传感器方案

适用场景

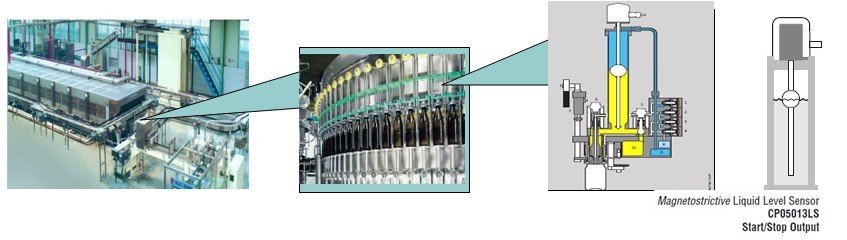

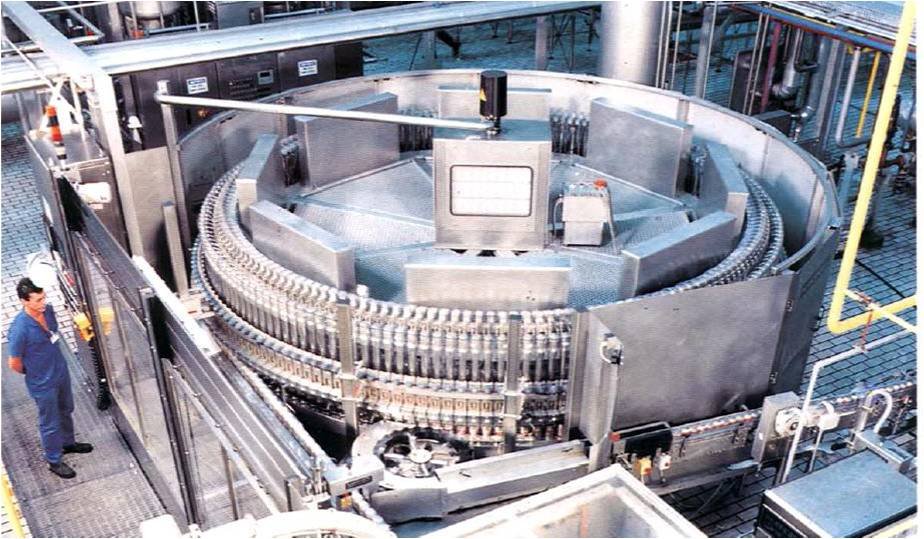

食品灌装、化工液位等需要多节点组网、总线控制的液位检测场合。灌装线设备数量多、节拍快，需要几十个液位检测点协同工作，对精度、材质、卫生都有明确要求。

这类线体的共同特点是检测点分散：一台灌装机往往带多个料罐、多个灌装头，每个点都要把液位送到上位机做灌装量控制。用模拟量方案，几十路信号要各拉一根电缆回到控制柜，柜内端子密、现场桥架挤，长距离传输还容易被变频器和伺服驱动器干扰。改用总线以后，节点挂在同一条干线上，布线简洁，后面加罐加头也不用重新拉主干线。

产品功能

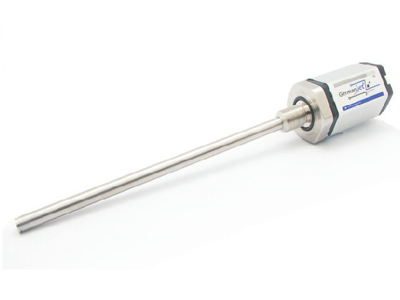

磁致伸缩位移传感器用于液位检测，行程按容器要求配置，输出线性精度高，可确保灌装精确度。采用不锈钢材质与隔离法接触被测液体，传感器头外壳采用 303 不锈钢材质制做，消除液体溅洒到传感器头部引起的卫生隐患；传感器棒最低采用 1.4301 不锈钢材质，且按不同介质选择对应材质，防止腐蚀影响介质品质，满足食品卫生要求。

单台设备可组网数十个传感器节点，通过 CANbus 总线实现全自动控制。每个节点有独立地址，液位数据数字化上传，上位机按地址取数，把灌装量与液位联动起来做全自动控制。接液部分与电子部分隔离，日常冲洗不会直接伤到电子头；节点数量增加时沿干线就近接入即可，控制程序按地址增删，不用改硬件结构。

安装注意事项

与被测液体接触部件按介质特性选择材质；传感器安装需满足卫生要求，安装后定期清洁；总线节点逐个配置地址，终端电阻到位；食品行业安装现场注意无死角清洁，传感器与管路连接处密封可靠。

总线布线还有两条硬要求：通讯线与动力线分开走，别和变频器输出线同槽同桥架；传感器供电用独立电源，不跟大功率负载共用一路。安装位置尽量避开冲洗水柱正对的地方，接插件朝下或加防护，能省掉不少进水返修。

食品灌装线上的CANbus液位检测应用怎么落地

落地先列节点清单：几个料罐、几个灌装头、各自的量程和介质。介质决定接液材质，酸碱性、含盐含糖的液体对不锈钢牌号要求不同，这一项在选型阶段就要定死，现场改材质等于拆机返工。

第二步是地址规划。节点地址按罐体编号一一对应，在图纸上先标好再上电配置，避免上电后靠拔插找地址。终端电阻只装在两端的节点上，中间节点不要重复装。第三步是响应速度核对：灌装节拍快，总线上的数据刷新要跟得上动作，上位机扫描周期与传感器输出周期要对得上，否则会出现灌装量忽多忽少。

调试与维护

按容器行程设定量程；总线逐节点确认通讯正常；定期检查接液部件腐蚀情况与密封状态；灌装精度异常时优先校验传感器零位与总线通讯。

计量偏差要分两类看。持续偏一个固定量，多半是零位或量程设定有偏差，按容器实际液位重新标定即可；忽大忽小的偶发偏差，先看通讯有没有丢帧，再查料罐进液时的液面波动是否影响读数。密封件和接液部件建议跟着清洗周期一起检查，发现点蚀、变色就换，别等到渗液再处理。

选型与维护要点

• 接液部件按介质特性选择材质，食品行业确认不锈钢牌号与卫生要求。
• 总线节点逐个配置地址，终端电阻到位；定期检查接液部件腐蚀与密封。
• 灌装精度异常时优先校验传感器零位与总线通讯。
• 做CANbus液位检测应用，先数清节点数量与分布，再定干线走向和供电分段，避免后期改线。
• 料罐高度不一、清洗方式不同时，按罐体分别确认行程与安装接口，别拿一台的尺寸套全套。

通用价值

总线化液位检测方案布线简洁、节点可扩展，不锈钢材质方案满足食品、化工等行业的卫生与耐腐蚀要求，为多节点灌装与液位检测提供可靠方案。对产线来讲，好处是改型增罐时只加节点、不动主干线，停机时间短；日常排查也能按节点地址定位，不用整柜翻线。
