伊之密二板机位移测量应用案例

适用场景

二板注塑机等高速高精度注塑成型的合模位置检测。二板机锁模行程大、运动速度快，合模位置检测要求响应快、数据稳定，位置反馈质量直接影响制品壁厚一致性与生产效率。

伊之密二板机上，合模动作从快速接近到低压保护再到高压锁模，速度段多、切换频繁，位置数据要跟着动作节奏走。反馈跟不上，切换点就会漂，保护压力设得再细也用不上。

产品功能

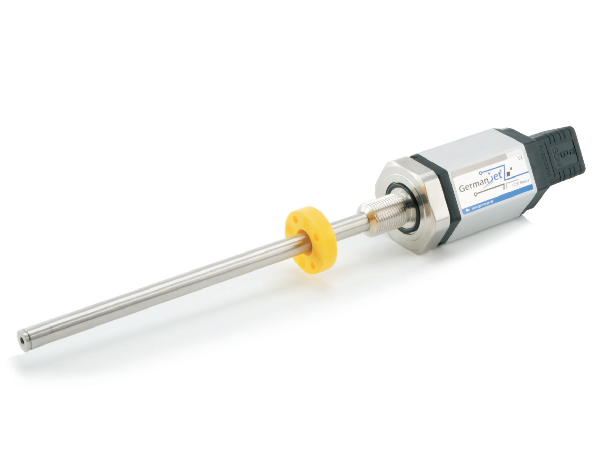

传感器实时反馈模具开合位置，为注塑成型提供高精度位置基准。非接触磁致伸缩技术免维护、寿命长，支持高速高精度注塑成型，提升产品一致性与生产效率。位置数据断电重启不丢失；传感器响应快，可跟踪二板机高速合模动作。

非接触意味着传感杆与磁环之间没有摩擦，长期高频运行不会出现因磨损造成的读数退化，这一点在每天数万次合模的二板机上尤其重要。停机检修时也不需要额外保养传感器本体。

安装注意事项

传感器安装于模板行程位置，磁环随动模板运动；安装时确保行程覆盖开模合模全程，信号线防护到位；磁环与传感杆保持平行与合适间隙；信号线与动力线分开走线。

模板运动带动的线缆要做活动段固定，用拖链或柔性固定方式，避免线缆在反复弯折处断芯。接插件朝向避开油污和模具冷却水的溅落方向，减少进水带来的接触电阻变化。

伊之密二板机位移测量的响应速度与安装精度要求

这个案例的核心，是高速合模下读数跟得上、位置不漂。响应速度的核对方法很直接：把设备调到实际生产节拍，采集合模段的位置与速度曲线，看切换点是否整齐、有没有滞后台阶。

安装精度则看两点：磁环与传感杆是否平行、间隙是否均匀。平行度差，读数会在行程中段出现有规律的偏差；间隙不均，靠近某一端时噪声明显增大。这两项都属于安装时多花十分钟、后期省很多事的工作。

调试与维护

按合模行程设定零位与量程；高速运行下校验读数实时性；定期检查磁环固定与线缆状态；出现合模位置偏差时优先检查传感器读数与实际位置一致性。

日常维护可以挂在换模点检里：换模时目视磁环支架、紧固件和线缆固定；每月比对一次传感器读数与机械基准位置，记录偏差趋势。偏差缓慢变大多半是机械侧的问题，偏差突然出现则先查电气侧。

选型与维护要点

• 按合模行程设定零位与量程，行程覆盖开模合模全程。
• 高速运行下校验读数实时性；定期检查磁环固定与线缆状态。
• 出现合模位置偏差时优先检查传感器读数与实际位置一致性。
• 伊之密二板机位移测量这类高速合模工况，选型时要确认传感器响应速度满足动作节拍要求。
• 定期将传感器读数与设备实际位置比对，确认读数无漂移。

通用价值

为二板机合模位置提供稳定反馈，非接触结构适应高频往复工况，减少维护，提升注塑制品质量一致性。位置反馈可靠以后，低压保护、合模速度分段这些工艺手段才真正发挥作用。
