19P系列磁致伸缩位移传感器应用案例

适用场景

高粉尘、高污染环境的设备位置检测，油缸内置、液位测量等场合。压铸车间、铸造车间、粉料加工等场合粉尘大，传感器防护不足会出现进灰卡滞、读数异常；油缸内置与液位测量则要求传感器耐压、耐介质。

这类车间的共同点是粉尘长期悬浮：压铸机旁有脱模剂雾气，铸造线上有型砂粉尘，粉料加工处更是满天灰。传感器装在设备上，外壳缝隙进灰，运动件卡涩，读数先抖后停。选型的头道门槛就是外壳与防护等级能不能兜住现场，装得对不对则决定后面要不要频繁清灰。

产品功能

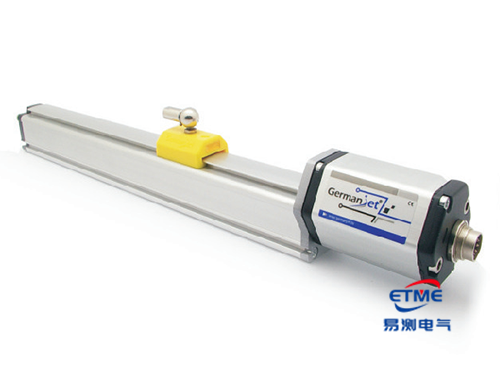

Germanjet 19 系列 P 型采用铝成型外壳，防护等级 IP67，可工作于苛刻和高尘埃污染环境。固定夹片提供灵活简易的安装方式，适合一般机械使用，传感器往设备上一卡、螺栓一紧即可固定，无需在设备上打孔。

非接触测量原理，传感杆与磁环无机械接触，粉尘不会造成磨损，长期运行读数稳定。输出信号类型按控制系统要求选择，量程选择覆盖设备常用行程即可，日常维护量小，装上以后不用天天照看。

安装注意事项

安装时传感器固定牢靠，磁环行程范围内无金属遮挡；高粉尘环境定期清理传感器表面，避免粉尘堆积影响散热与读数；安装位置尽量避开排屑口、料流直接冲击方向；油缸内置场合注意密封，液位测量场合注意浮子或磁环与介质兼容。

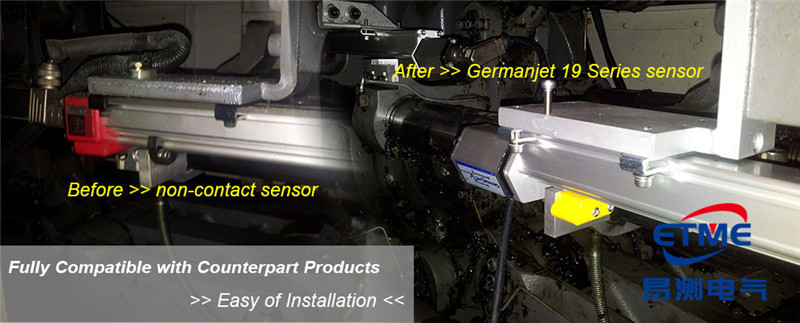

固定夹片卡装看着简单，也有两个细节：夹片的压紧面要贴合设备平整位置，装在铸件毛面上受力不均，运行一段就会松；螺栓按对角顺序紧，别一次把一个拧到底。排屑口和料流正对的位置别装，落料冲击会日积月累把外壳和线缆磨穿。

19P系列磁致伸缩位移传感器应用的高粉尘工况做法

粉尘现场的选型顺序是：先定防护，再定量程，最后定输出。防护看外壳材质与密封等级，IP67 的铝成型外壳进灰进水都挡得住；量程按设备常用行程选，不必为了留余量选大一档，量程越大安装空间要求越高。

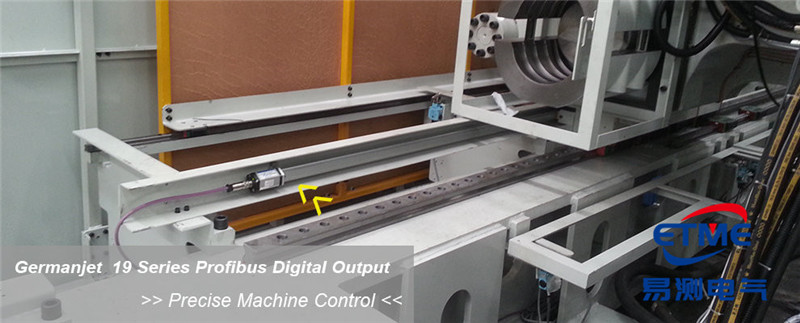

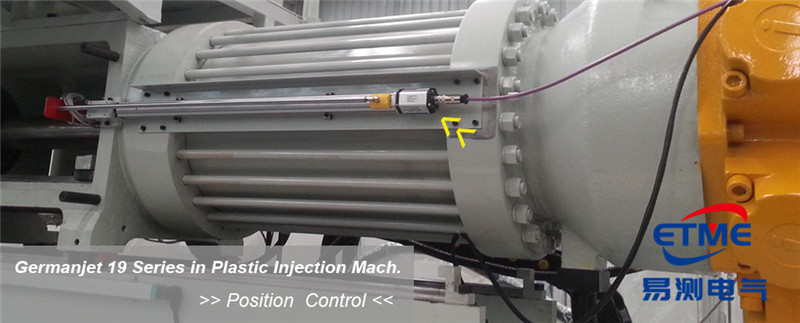

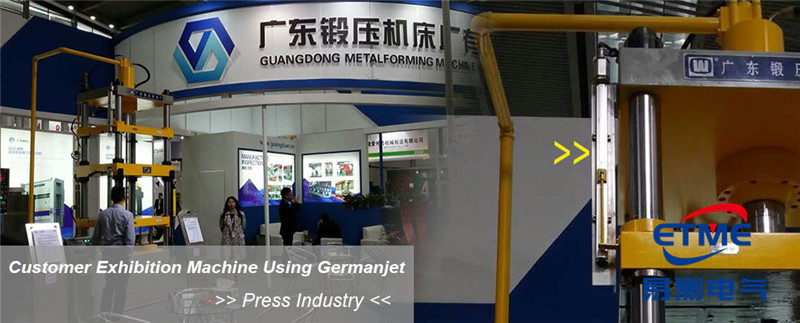

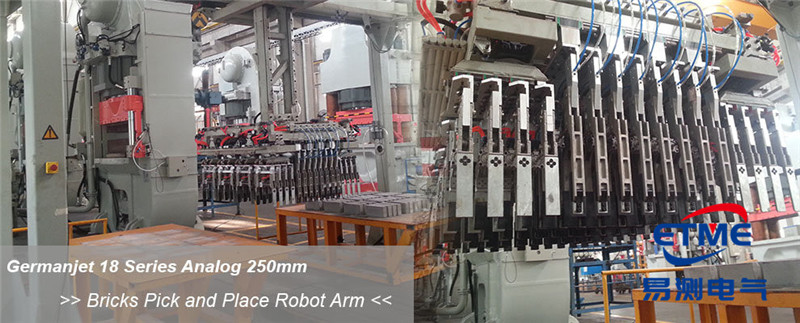

输出信号按控制系统要求选：进 PLC 模拟量通道就选模拟量，上总线就选数字量。装到砖机、注塑机、油压机上时，信号线与动力线分开走，传感器供电单独取一路，粉尘环境里干扰叠加供电波动更容易出问题。

调试与维护

安装后设定零位与量程，确认输出与控制器匹配；定期清理外壳积尘、检查固定夹片螺栓；读数异常时先清理传感器表面再排查其他原因。

维护动作不多，落到班次点检里就行：看外壳积灰厚度、看线缆护套、看夹片螺栓有没有松动。粉尘车间振动大，夹片螺栓松动以后读数会周期性变化，及时发现比事后返修省事。

选型与维护要点

• 高粉尘环境定期清理传感器表面，避免粉尘堆积影响散热与读数；安装位置避开排屑口与料流方向。
• 油缸内置场合确认密封；液位测量场合确认浮子或磁环与介质兼容。
• 固定夹片螺栓定期检查，防止振动松脱。
• 做 19P系列磁致伸缩位移传感器应用选型时，先确认现场粉尘与冲洗情况，再定外壳防护与安装方式。
• 输出信号类型按控制系统要求选择，量程覆盖设备常用行程。
• 液位测量场合按介质选材质，接液部分与电子部分分开考虑。

通用价值

非接触测量原理确保长期稳定运行，IP67 防护减少粉尘、油污对传感器的影响，降低维护频次，适合恶劣车间环境。

对压铸、铸造、粉料加工这类车间来说，传感器少停一次，设备产值就多一分。把防护和安装位置一次做对，后面的维护就只剩清灰和紧螺栓这类简单动作。
