19D系列磁致伸缩位移传感器应用案例

适用场景

受空间限制的油缸、两端带 U 形吊环的油缸内部安装。油缸内部空间有限或两端结构特殊，外置传感器无处安装，内置式就是可行路线；内置安装对油缸本体改动小，不占用缸体外部空间，也不用拆缸。

这类油缸常见于工程机械与注塑、压铸设备的执行机构。缸体外形紧凑，两端做成 U 形吊环与铰点连接，缸筒外壁贴得很近，外置式传感器连支架都放不下。把传感杆直接装进活塞孔里，测量的位置就在缸内，油缸外面的空间彻底省出来。代价是安装工艺比外置讲究，密封和清洁度必须当场做好，这是后面要重点说的。

产品功能

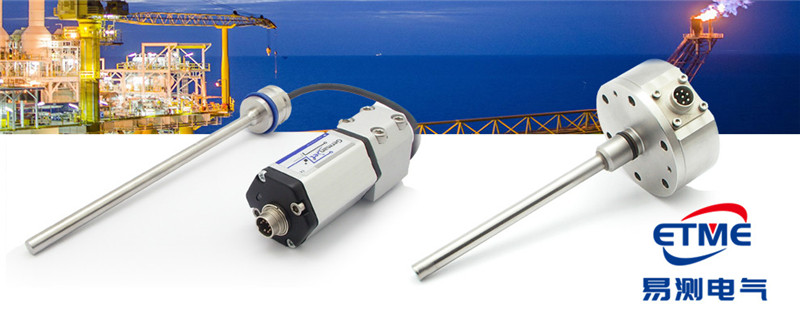

19 系列 D 型传感器传感杆为感应元件，包含带紧压密封安装的耐压不锈钢管，整支传感杆通过活塞孔装入活塞内，外部电子头与传感杆通过接合板底面的电缆进线连接。传感杆耐压密封，可承受液压系统压力，不锈钢材质适应液压油环境。

磁致伸缩非接触测量，传感杆与磁环无接触，油缸内的高压、油污环境不会影响测量。德敏哲 19 系列 D 型为分体式结构，适合空间受限或两端 U 形吊环的油缸安装，耐压不锈钢管密封防水。传感杆长度按油缸行程确定，接口按安装方式选配，输出信号可选择模拟量或数字量。

安装注意事项

传感杆装入活塞孔时需对准、缓推，避免刮伤密封；紧压密封安装到位，防止液压油渗入传感杆内部；电子头固定牢靠，电缆进线密封；安装过程中保持传感杆清洁，避免铁屑等杂质带入油缸。

装配前把活塞孔和传感杆擦干净，铁屑、毛刺、旧密封碎屑都可能划伤密封面。缓推过程中感觉有阻涩就退出来检查，硬顶进去，划伤的密封件当时不漏，跑一段时间就渗油。电子头一侧的电缆进线口朝下或朝侧，避开油液积存的位置。

19D系列磁致伸缩位移传感器应用的内置安装手法

内置安装的活儿分三步：量行程、装传感杆、接电子头。行程量准是头一件事，传感杆长度按油缸行程确定，两端各留余量，避免活塞走到头把磁环顶出有效测量段。

接电子头时注意接合板底面的电缆进线方向，线束避开活塞运动的摩擦区域，沿缸体外壁固定。装完先别急着上压，手动推活塞走一遍全行程，听有没有刮擦声，再按工艺要求排气——油缸内置安装后需充分排气，缸内残留空气会让行程读数晃，也会让动作爬行。

排气与密封检查做完再通压，逐步升到工作压力，观察密封处有无渗漏。首次试压不要跳步，直接上满压容易把没到位的密封顶翻。

调试与维护

安装后全行程推动活塞校验读数；确认零位与量程设定正确；定期检查电子头密封与电缆状态；油缸维护放油时注意保护传感器。

校验读数用机械基准比对：把活塞停在几个固定位置，记录读数与实测值，偏差固定就修零位，偏差忽大忽小先查行程中有没有卡涩。电子头朝外的一侧最容易积油污，点检时顺手擦一遍，就能看清密封状态。油缸维护放油时注意保护传感器，回装后重新校验读数。

选型与维护要点

• 传感杆装入活塞孔时对准缓推，避免刮伤密封；紧压密封安装到位。
• 电子头固定牢靠，电缆进线密封；安装过程保持传感杆清洁，避免铁屑带入油缸。
• 油缸维护放油时注意保护传感器，恢复后校验读数。
• 油缸内置安装后需充分排气，缸内残留空气会影响行程精度与稳定性。
• 做 19D系列磁致伸缩位移传感器应用选型时，先量油缸行程与活塞孔尺寸，再定传感杆长度与安装方式，输出信号按控制系统选模拟量或数字量。
• 量程选择覆盖设备常用行程，别按油缸标称全行程卡死。

通用价值

为空间受限油缸提供内置式测量方案，不占用外部空间，密封结构适合液压环境，实现油缸行程的可靠检测。

装在缸里以后，油缸外壁干净，整机布局不必为传感器让位置；密封与材质按液压环境配，长期使用不用频繁更换。对设备厂来说，这类方案把位置反馈做进执行机构本身，机器外观和控制精度可以同时兼顾。
