导电塑料位移传感器的详细介绍
发布日期：2019-06-16 点击次数：169
导电塑料位移传感器是一种以电压输出与旋转角度或直线位移呈线性关系的高精度位移传感器。它利用导电塑料在电气性能、工艺性能和机械性能等各方面的优异性能，替代原来的碳膜和金属膜电阻，使传感器在精度、寿命、输出平滑性及分辨率等各方面的性能都大大提高。导电塑料位移传感器早期主要用于军事领域，现在随着技术的成熟已经被广泛应用于民用领域的位置反馈、位置检测及位移测量等各种场合。导电塑料位移传感器的制造方法可以区分为压塑式跟印刷式两种，其区别如下
压塑式位移传感器是使用DAP热固性塑胶加上一定比例之过氧化物之引发剂在模具内加压及加热经一段时间后使其反应硬化产生基板 另再用其DAP塑胶预先聚合反应的胶状型的电阻塑胶倒入预先预留的沟槽加温及加压一段时间后硬化产生平滑的电阻体 故其製造方式较为复杂
印刷式直线位移传感器是使用自动丝印机将酚醛树脂电阻浆料透过丝网印製在基板上再经过烘烤后就会在基板上形成电阻体 因其是利用丝网孔控制印刷出来电阻体的形状所以其可以方便的印制各种形状的电阻体 故使用上较为简便

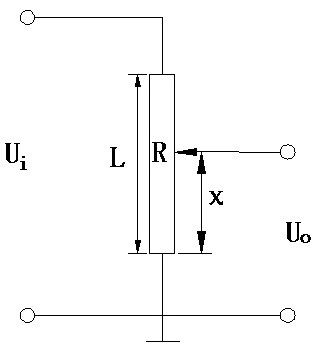

以下是它的原理图：
