油缸位移传感器选型与电气连接注意事项
发布日期：2019-06-21 点击次数：79
选择磁致伸缩位移传感器的尺寸时，考虑感应杆的长度与磁环的安装位置要求是十分重要的。为了防止磁环和检波器之间的相互干扰，在工艺设计制造时设置一个区域称之为零区，长度根据传感器的外壳选型而定。在设计运动系统时必须预留空间，使得磁环的背面与位移传感器安装法兰之间的距离不小于零区长度。在传感器杆的末端(与电子头相反的一端)，有一个内置有阻尼的非工作区，叫做死区。象零区一样，在系统设计时计算好使得磁环的前面与传感器末端的距离不小于指定的死区距离。比如，如果移动轴运动1.5m，订货行程填1.5m。但检测杆的实际总长度，从法兰平面(电子头端)到杆末端应该是1.5m+零区长度+死区长度。
电气连接注意事项
1)需要系统提供一个稳定的低波动的直流电源，电源的波动直接影响模拟量输出的分辨率。低于供电范围有可能不能启动传感器，而超出供电范围有可能对传感器造成损坏;
2)最好选择厂家提供的标准连接接头，这样可以保证可靠的信号传递;
3)电缆最好选择厂家提供的专用电缆，如果选择其他，最好是低电容值的;
4)如果电缆所处的工业环境较为恶劣(高温、高压)，必须加装保护装置或做好防护措施(如防水罩、隔热板等);
5)确保诶一传感器被安装在远离强磁场和电磁噪音高的地方。

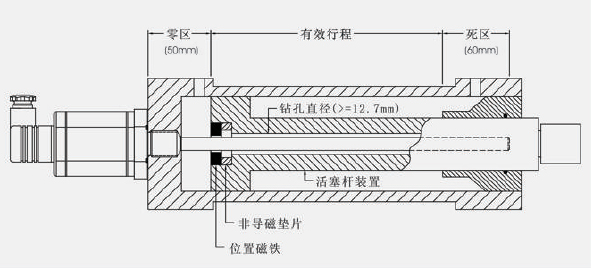

典型安装示意图
1)传感器头-电子部分内置于一个坚固的外壳内;
2)保护外观-传感器带有安装法兰的耐压圆管(最大压力530bar)保护着内部的敏感元件和波导管系统。它直接被安装到空心活塞杆内;
3)位置磁铁-位移的移动部分，它被固定于活塞杆末端。这个永磁铁沿着不动的磁致伸缩直线位移传感器外管无接触无磨损的移动。它的磁场透过传感器臂启动测量信号。
