电阻式拉绳位移传感器数据采集装置
发布日期：2019-06-27 点击次数：67
拉绳位移传感器具有大量程(10-1000mm)、可动态测量位移等优点，广泛用于各类试验中需要测量两点间的距离的场合。其输出分为电压输出，脉冲输出，电流输出。最常用的是电压输出。拉绳位移传感器是由精密电位器、弹簧收线器、拉线、输出电路四部分组成。目前大多为进口产品，没有专用的采集设备，现采用通用多通道采集设备进行采集，设备成本较贵且软件非针对位移设计，需要二次数据处理。
发明内容
本发明的目的在于解决了现有拉绳位移传感器没有专用的采集设备的问题，提出一种电阻式拉绳位移传感器专用的数据采集装置。
附图说明

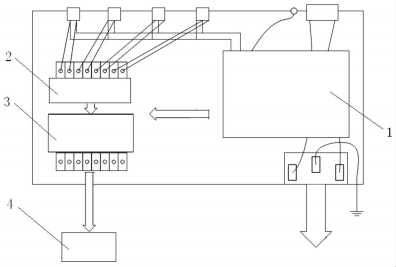

图1为本发明的结构示意图。
具体实施方式
下面结合附图和具体实施方式对本发明做进一步说明。
如图1所示:一种电阻式拉绳位移传感器数据采集装置，包括传感器供电电路1，信号调理电路2和数据采集单元3，所述传感器供电电路I提供12V恒压供电，所述信号调理电路2对信号进行低通滤波并将传感器的输入电压调整到数据采集单元3的电压输入范围，数据采集单元3由16bitA/D转换芯片和外围电路组成，通过USB接口和采集电脑4相连。
本发明电阻式拉绳位移传感器数据采集装置，根据电阻式拉绳位移传感器专门设计，具有结构简单、成本低、体积小，多通道的特点。动态采集并同时显示4个通道的位移时域和频域波形信号，可以更改Y坐标大小同时数值显示信号的最大值，最小值，平均值和主频。
有益效果:本发明拉绳位移传感器数据采集装置是该类型传感器配套采集设备，具有结构可靠、成本低、体积小等的特点，在工程试验领域有广泛的应用，具有很高的使用价值。
