目前， 传统的对试验机移动横梁位移和速度检定是采用( 0 ～30)mm 量程的一级百分表、( 0 ～1) mm 量程的一级千分表和磁性表座、量程为1000mm 误差为 ±0.2mm 的钢直尺等通用简易测量仪器进行检定。

存在的问题主要有:传统检定方法的不足主要体现在横梁移动速度的测量误差上。首先，横梁移动速度的检定是横梁由静止快速增加到设定值保持一段时间后再由设定值迅速减小至零的过程(如图1所示)，整个过程存在Tl和T2两个临界时间点，因Tl和T3-T2的值无法确定，导致设定值保持时间T2 - Tl无法准确计算，只能用T3近似替代，由此造成速度实测值始终小于设定值，给测量带来系统误差I且设定速度越快系统误差δ越大，进而严重影响到测量结果的准确判定。

发明内容

本实用新型的目的是针对现有试验机移动横梁位移和速度检定中存在的上述的问题，提出一种试验机移动横梁位移和速度检定装置，该装置能对试验机移动横梁的位移和速度进行跟踪检定，实时显示移动横梁的位移值和当前速度值，并能直观反映移动横梁速度的波动值。

附图说明

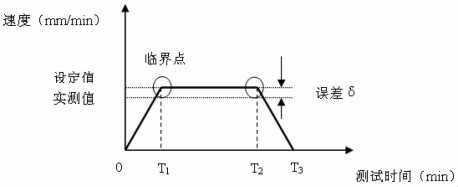

图1是本实用新型的横梁移动速度示意图。

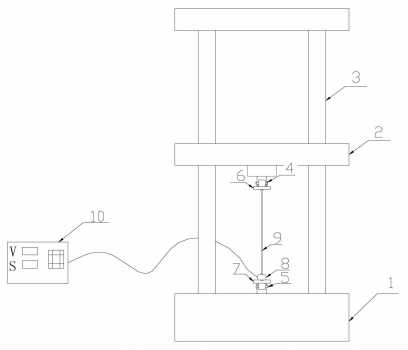

图2是本实用新型的结构示意图。

图中1.试验机底座，2.移动横梁，3.丝杆，4.试验机上夹头安装孔位，5.试验机下夹头安装孔位，6.上夹头连接装置，7.下夹头连接装置，8.拉绳位移传感器，9.传感器测量线，10.显示仪表。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

如图2所示，一种试验机移动横梁位移和速度检定装置，它包括试验机移动横梁2的底部和试验机底座I的顶部分别设有上夹头和下夹头，它还包括拉绳位移传感器8、传感器测量线9、与试验机上、下夹头连接的装置和显示仪表10，所述的与试验机上、下夹头连接的装置包括上、下夹头上分别设有的试验机上、下夹头安装孔位4、5以及分别通过前述安装孔位固定于上、下夹头的上、下夹头连接装置6、7，传感器测量线9的两端分别与上、下夹头连接装置6、7相连，拉绳位移传感器8作为检定装置的信号采集端安装在传感器测量线9上，拉绳位移传感器8的信号输出端与显示仪表10的信号输入端相连，所述的显示仪表10输出检定结果即移动横梁2的位移和速度值。

本实用新型的位移传感器采用高精度拉绳位移传感器的准确度:±0.1% ;位移:0-1000mm ;速度:0.05-1000mm/min。

具体实施时:

试验机下夹头安装孔位5固定在试验机底座I的中心，拉绳位移传感器8通过下夹头连接装置7固定在试验机下夹头安装孔位5上，传感器测量线9通过上夹头连接装置6与试验机上夹头安装孔位4相连，试验机工作时丝杆3转动，带动移动横梁2上下运动，拉绳位移传感器8感知位移变化量，并通过相应算法在显示仪表10上显示出位移和速度值。
