本发明的目的在于提供一种桥梁顶进数字视频监控装置，在拖曳钢索拖曳桥架的过程中，通过对桥架偏移距离和移动距离的测量可以快速便捷的得到工程中所需要的数据，完成位移信号的采集、信号调理、信号转换、位移数据的计算机采集、记录等工作，大大提高工作效率。有益效果：

本发明的目的在于提供一种桥梁顶进数字视频监控装置，在拖曳钢索拖曳桥架的过程中，通过对桥架偏移距离和移动距离的测量可以快速便捷的得到工程中所需要的数据，完成位移信号的采集、信号调理、信号转换、位移数据的计算机采集、记录等工作，大大提高工作效率。

有益效果：

1.本发明采用拉绳位移传感器测量整个桥架偏离角度以及桥架移动距离，然后采用信号采集箱和数据分析计算机系统地完成位移信号的采集、信号调理、信号转换、位移数据的计算机采集、记录等工作，通过对这些物理量的测量可以快速便捷的得到工程中所需要的数据，大大提高工作效率。精密拉绳位移传感器可将机械位移量转换成可计量的、成线性比例的电信号。当被测物体产生位移时，拉动与其相连接的拉伸绳，拉伸绳带动传感器传动机构和传感元件同步转动;当位移反向移动时，传感器内部的回旋装置将自动收回绳索，并在绳索伸收过程中保持其张力不变，从而输出一个与绳索移动量成正比例的电信号。信号采集单元子系统完成传感器信号的接入、采集;信号采样、转换、判别;信号调理、信号处理、数字信号转换以及显示等功能。其为互动型采集单元，采集频率可达10kHz，0. 0001- 45. 000 宽范围计数比率可调;显示范围：-19999- 45000 ;可以控制清零，加/减计数 ;可提供双计数方式，变送输出可将测量、变换后的显示值以标准电流 ;全透明、高速、高效的网络化通信接口，实现计算机与采集单元间完全的数据传送和控制。单片机嵌入式组合设计，硬件扩充性强，可以扩展输入、定时、程序顺序控制等，不局限于标准功能。可按实际需要组合，实现最佳性能。

2.由于本发明在工程现场使用，现场环境复杂、用电 设备多样化，设备用电使用了现场施工用电，本发明采用UPS不间断电源设备，避免了对设备的瞬间断电和供电对设备的冲击。

附图说明：

附图1是本发明的结构示意图。

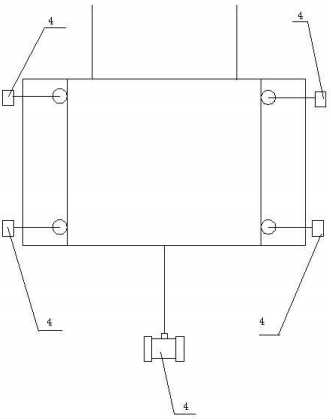

附图2是本发明的传感器的安装结构示意图。

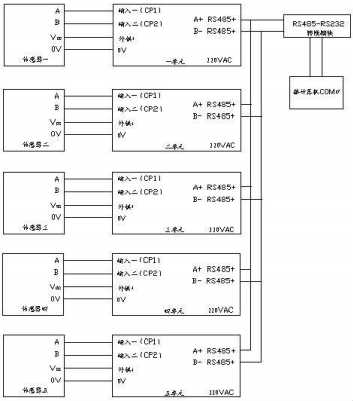

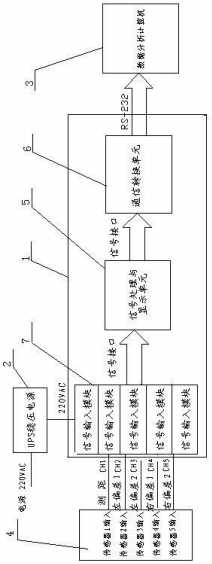

附图3是本发明的电路连接关系示意图。

具体实施方式：

实施例1 ：

桥梁顶进数字视频监控装置，其组成包括：信号采集箱1，所述的信号采集箱连接一组传感器4，所述的信号采集箱分别连接稳压电源2和数据分析计算机3，所述的一组传感器包括一台主测距大量程拉绳位移传感器和四台中量程拉绳位移传感器。如图2所示，在桥架的两侧分别安装上两个位移传感器(间隔一定距离，传感器通过和桥架侧面紧密接触的滚轮中心连接，桥架移动时，滚轮转动，当发生桥架偏离时，传感器将滚轮接触点的垂直位移测量出来，单侧通过几何换算关系，就可以得到一侧的偏离角度。同时另一侧的换算也能够得出，两侧共同印证偏离角度。得到整个桥架偏离角度。在桥架端面上安装一台大量程测距传感器，可以对桥架移动距离进行测量。

实施例2:

所述的桥梁顶进数字视频监控装置，所述的信号采集箱中包括信号输入模块7，所述的信号输入模块连接信号处理与显示单元5，所述的信号处理与显示单元连接通信转换单元6，所述的通信转换单元通过RS232接口连接所述的数据分析计算机。

实施例3:

所述的桥梁顶进数字视频监控装置， 所述的信号处理与显示单元的主芯片型号是 STC 89C53RC 401-PLCC。

01-PLCC。
