简单介绍4种位移传感器的原理，优点，缺点，分别是电阻式直线位移传感器,LVDT差动变压式直线位移传感器,超声波位移传感器,光栅式直线位移传感器

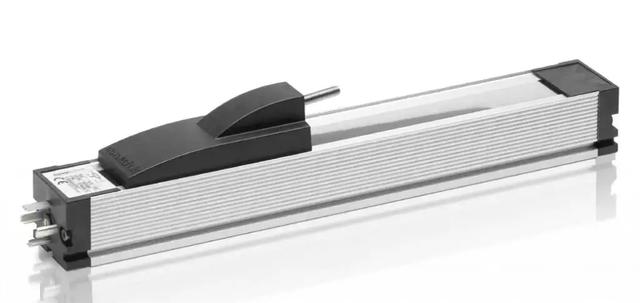

检验基本原理

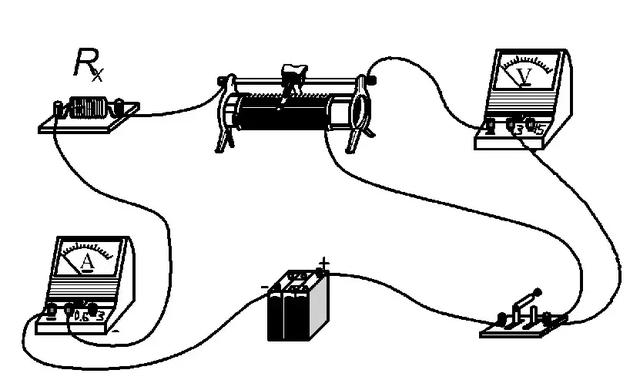

相近初中物理常见的滑动变阻器。

输电线长短不同阻值不同，另加串连分压电路。

这般简易就能輸出偏移量了。

特性

构造简易价钱感人至深。

缺陷就是说磨擦～磨擦～磨擦～

時间久了就会造成输电线磨擦耗损输电线变窄线性越差。

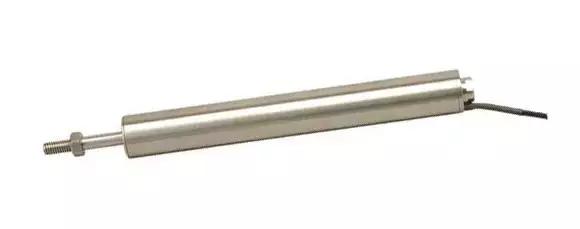

线形可变性差动变电器

LVDT（Linear Variable Differential Transformer）

检验基本原理

原理简易地说成变压器铁芯移动变电器。

它由1个初级线圈，2个次级线圈，变压器铁芯，线圈骨架，机壳等构件构成。当变压器铁芯处于不一样的部位上只能輸出相匹配的不一样工作电压值。

特性

LVDT能够 在极为极端自然环境下应用。

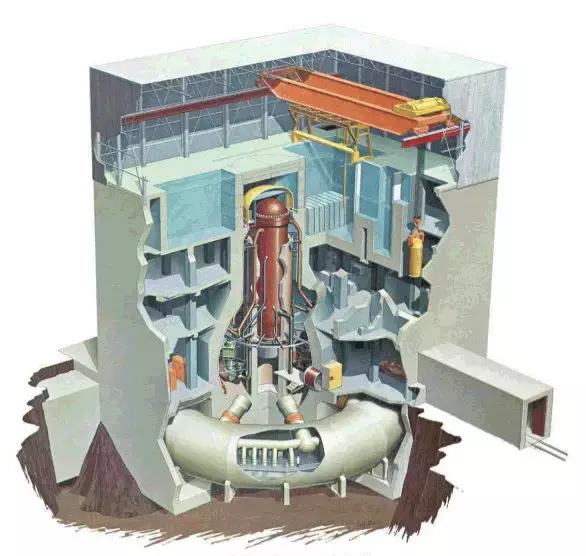

乃至是核反应堆主安全壳内工作温度高达hg550℃，另加10Rads的辐射源和/或3X10 NVT的中子通量。

缺陷为获得线形特性，控制器的机壳要比行程安排长，也有輸出数据信号对键入被精确测量存有必须的离散系统干挠。

超声波传感器

检验基本原理

应用了回音精准定位法。蝙蝠会传出锐利的哀嚎声，再用灵巧的耳朵里面搜集周边传出的回音。回音会告诉他蝙蝠周边物块的部位和尺寸，及其物块是不是在中移动。

特性

优点检测范围很广... 广... 广 ...

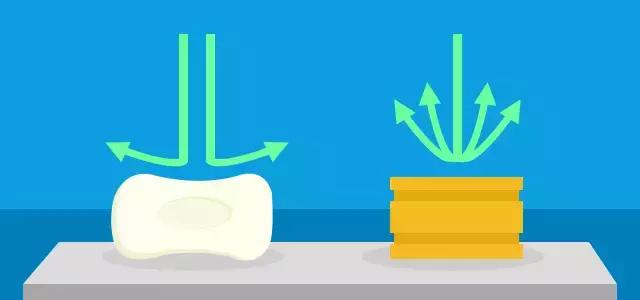

缺陷就是说总体目标外观设计稍有转变针对查验結果有挺大的危害。

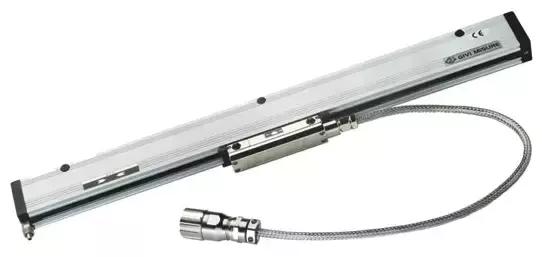

光栅位移传感器

检验基本原理

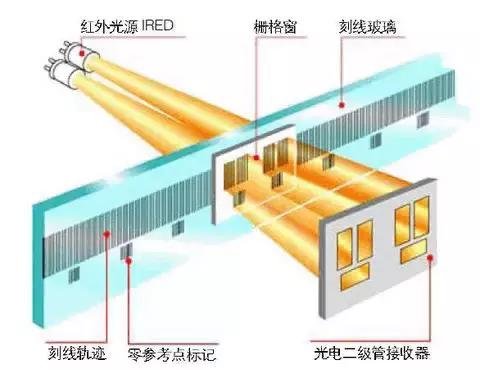

红外感应光线被光电二极管接受前，先根据有刻线运动轨迹的板与栅格窗，有刻线运动轨迹的板与栅格窗，有刻线运动轨迹的板与栅格窗间的相对性锻炼身体的话造成正弦波形方式的纳米，这类纳米经光电二极管接受后，会转化成最原始的电流量正弦波形数据信号，这种电子信号的周期时间与栅距是相同的。

特性

检验精密度的挺高，但应用时必须要像当初用CD盘相同爱护。这货担心振动和烟尘环境污染。
