半数字输出位移测量：力劲注塑机案例

适用场景

注塑机、压铸机等对测量精度与稳定性要求较高的工业场合。设备对位置反馈稳定性要求高，但全套现场总线改造投入大，需要兼顾抗干扰与改造成本的方案。

实际改造中经常遇到这种情况：机器本体状态还好，控制系统是上一代的接口，只留了模拟量或简单数字输入。整机换成总线方案，等于连电控柜一起改，停机时间和投入都上去了。这时半数字方案就是一个过渡性的选择。

产品功能

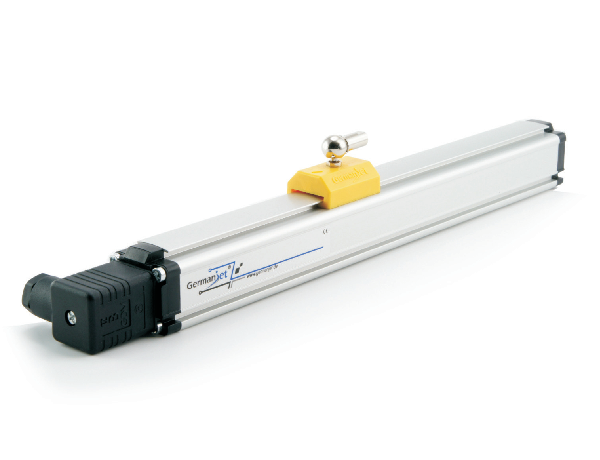

半数字输出方案采用数字信号传输提高抗干扰能力，兼顾成本与性能。传感器内部数字处理，输出端采用简单数字信号或模拟量，不占用总线资源，无需改造控制系统与增加总线模块，传感器直接替换原有产品，接线方式不变。传感器非接触测量，长期运行稳定，为设备控制系统提供可靠位置反馈。

传感器内部先做数字化处理，再按原有接口形式送出信号，抗干扰能力比纯模拟量好，接线和端子顺序却不用动。压铸机的合模与顶出位置检测也常用这种做法，改造范围小，现场一天内就能完成替换。

安装注意事项

安装时传感器固定、磁环随运动件运动；数字信号接线按对应接口连接，注意供电稳定性；信号线与动力线分开走线；替换原传感器时核对安装尺寸与输出接口。

替换作业要把三个尺寸量清楚：安装螺距与法兰、传感杆伸入长度、磁环与杆的间隙。旧传感器和新型号的安装尺寸不完全一致时，用转接件也别凑合，接触面不平会带来读数波动。

力劲注塑机上半数字输出位移测量怎么替换原传感器

替换的顺序建议这样走：先记录旧传感器的零位和量程对应关系，把原来的读数范围抄下来；再断电拆装，按接口定义接线；上电后先不动参数，看读数方向是否一致，方向反了说明接线或输出定义与原来不同。

确认方向正确再设定零位与量程，然后手动慢速走一遍全行程看数据连续性，最后让设备空运行几个循环，观察启动瞬间有没有跳变。力劲这套方案换下来的经验是：只要接口定义对上，控制系统这边基本不用动。

调试与维护

替换后设定零位与量程，确认读数稳定；设备启动瞬间观察读数有无跳动；定期检查接线与固定状态。

维护重点放在两处：一是接线端子，设备振动会让端子松动，点检时逐个复紧；二是磁环固定，运动件的冲击会让磁环位置偏移，表现为读数零点缓慢变化，重新标定即可恢复。

选型与维护要点

• 替换原传感器时核对安装尺寸与输出接口；数字信号接线按对应接口连接。
• 替换后设定零位与量程，设备启动瞬间观察读数有无跳动。
• 无需改造控制系统与增加总线模块，改造范围小。
• 半数字输出位移测量替换前确认输出信号类型与控制输入匹配，避免信号电平不兼容。
• 半数字与全数字方案对比选型，兼顾当前成本与后续扩展需求。

通用价值

半数字方案在抗干扰与成本之间取得平衡，适合对稳定性要求高、又不需全套现场总线的设备，改造投入小、见效快。对存量设备较多的用户，先按这套方案把反馈稳定性问题解决，后续要上总线再统一规划，节奏更可控。
