17系列磁致伸缩位移传感器应用案例

适用场景

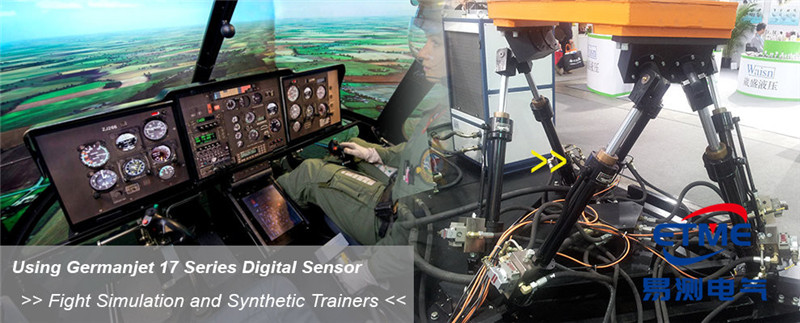

液压油缸位置反馈、工业自动化控制场合。工程机械、液压设备、自动化设备对油缸行程反馈的需求普遍，要求传感器安装方便、调试快捷、后期维护省事。

拆缸换件是液压设备停机时间的大头：油缸装在工作装置里面，传感器一旦坏掉要整根抽出来，吊装、拆管、放油一套流程下来大半天。模块化结构把电子头与传感杆分开，坏哪件换哪件，停机窗口能从半天压到一两个小时。

产品功能

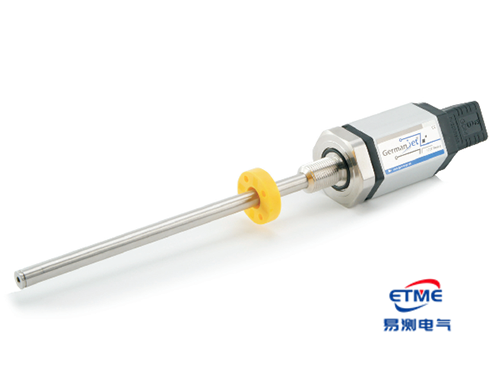

17 系列采用模块化设计，安装维护便捷，支持模拟量及 SSI 信号输出。模块化结构将电子头与传感杆分离，现场可先装传感杆、后装电子头，安装灵活性高；电子头故障时单独更换即可，无需整体拆卸。非接触测量保障长期稳定运行，绝对值输出断电后位置不丢失。

绝对值输出在频繁启停的设备上更有意义：断电或急停后再上电，控制器直接读到当前位置，不用先跑一段回原点找零。

安装注意事项

模块化结构支持传感杆与电子头分离安装，现场可先装传感杆再装电子头；安装时让磁环与传感杆同心，信号线与动力线分开走线；传感杆安装注意密封，液压场合防止渗油；电子头安装位置避开高温、强振区域。

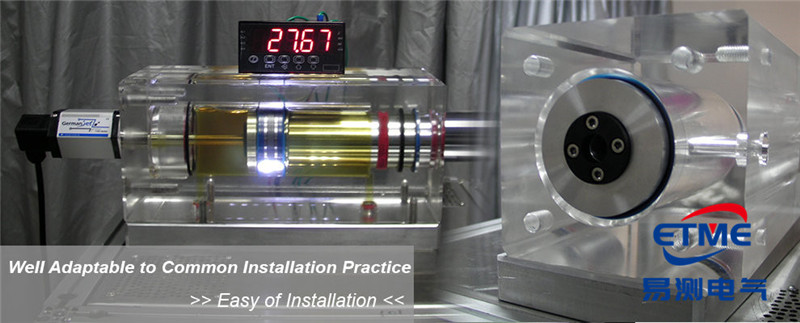

液压油缸位置反馈里的17系列磁致伸缩位移传感器应用，模块化怎么装

先装传感杆：杆体按油缸行程装到位，密封面处理干净，拧紧力矩按厂家要求来，别用力过猛压伤密封圈。这一步做完先不装电子头，油缸可以先做试压。

后装电子头：杆体侧装好、试压不漏之后再把电子头对接上，接插件方向与锁紧螺母都要确认到位。多台设备批量安装时，这个顺序能让油缸试压和电气接线两条工序并行，等待时间少。

调试与维护

零位与满量程在电子头上直接设定，调试快捷；模拟量输出与 SSI 输出按控制系统选择接线；定期检查电子头固定、电缆状态。

维护按两条线分开管：电子头看固定和接插件，传感杆看密封与同心。杆体侧渗油往往先表现为读数缓慢偏移，发现后要停设备查密封，硬扛下去会伤磁环。

选型与维护要点

• 模块化结构支持传感杆与电子头分离安装，先装传感杆再装电子头。
• 零位与满量程在电子头直接设定；模拟量与 SSI 输出按控制系统选择接线。
• 电子头故障单独更换，无需整体拆卸，备件管理简单。
• 户外或油污场合按防护需求选择外壳等级，电子头安装位置避开高温强振区域。
• 电子头与传感杆分开备货，故障时只更换故障件，降低备件成本。

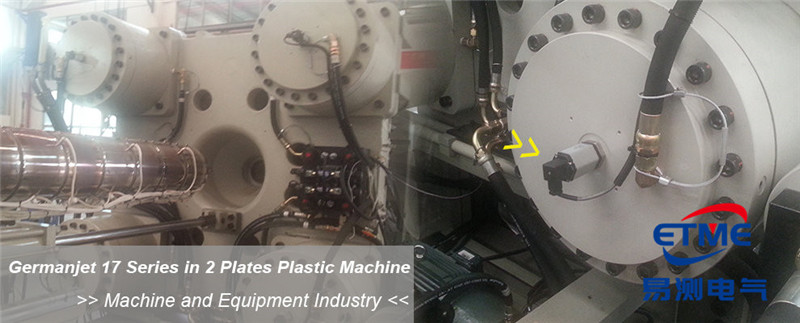

• 17系列磁致伸缩位移传感器应用在压铸机、注塑机伺服油缸这类工位，选型时按量程与安装接口尺寸对型号。

通用价值

模块化把现场装配和后期维护都简化了，模拟量与 SSI 双输出能兼容新旧控制系统，调试时间与备件成本都省下来。
