18系列磁致伸缩位移传感器应用案例

适用场景

行走机械、工业设备的位置与速度测量。行走机械工况振动大、环境开放，要求传感器防护到位、安装灵活；工业设备要求精度与稳定性。

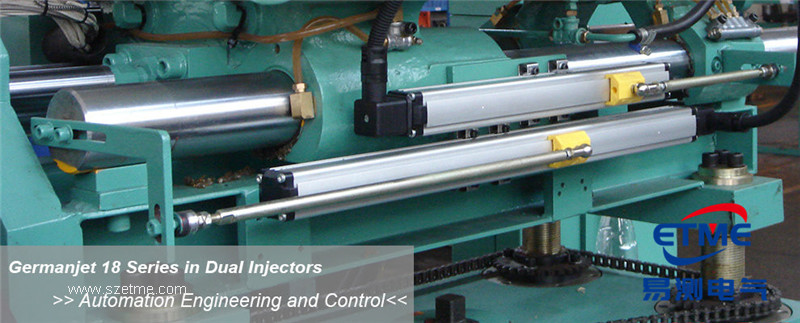

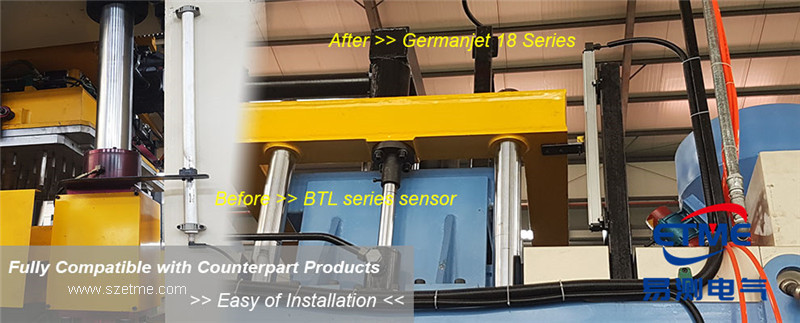

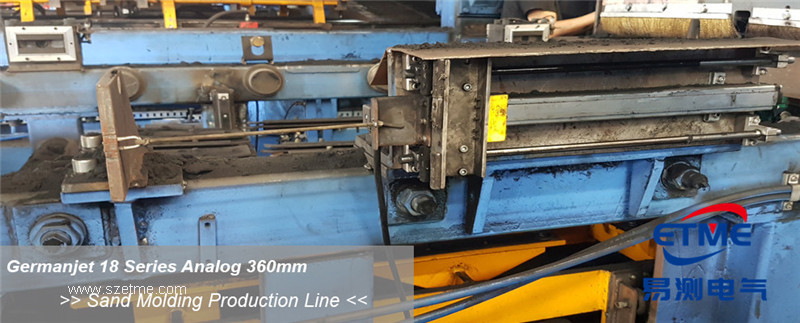

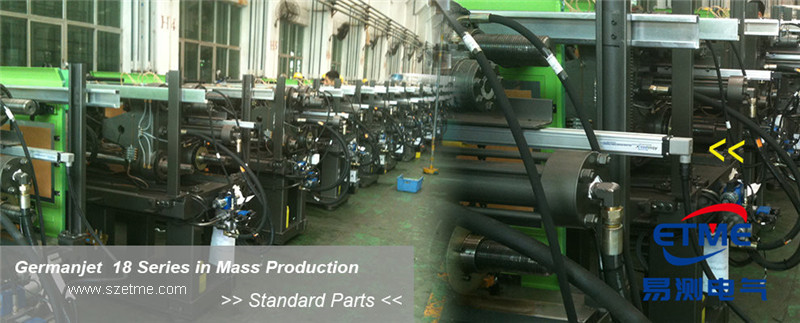

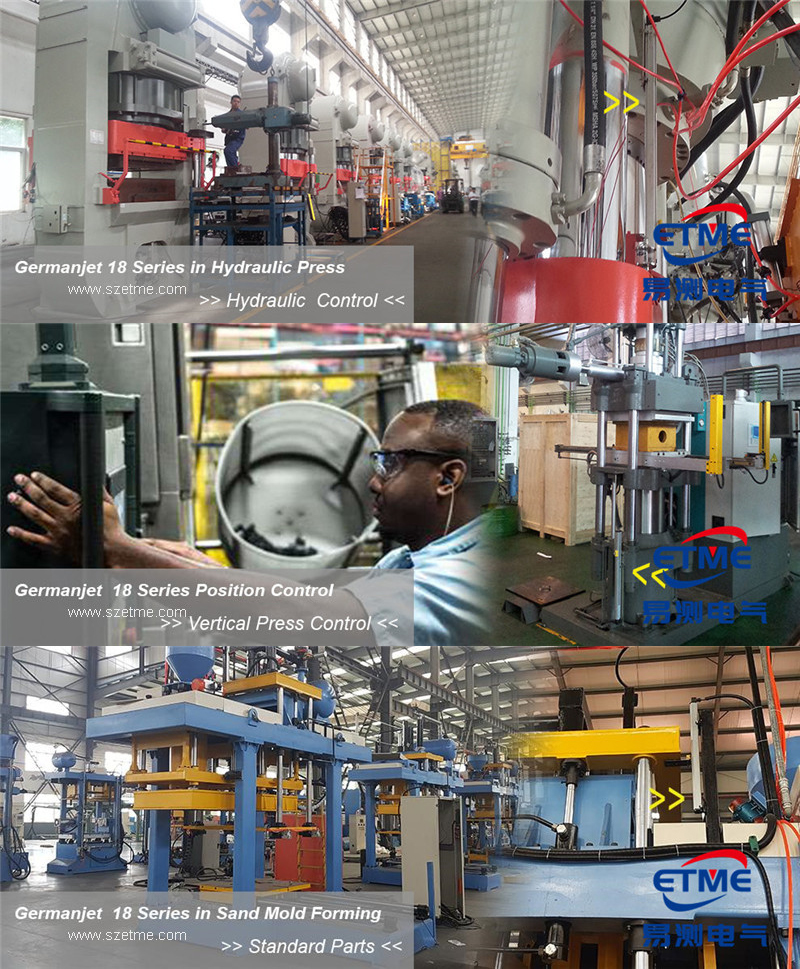

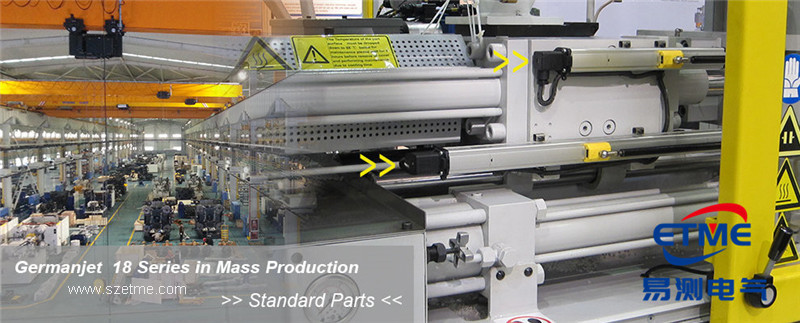

外置安装的好处是机械改动小：本体固定在机架上，磁环跟着运动件走，设备内部不用掏空间、不必改油缸结构。砂磨机、三板注塑机这类现场粉尘、油污、连续振动都在，固定点要选在刚性好的位置，线缆走向要避开运动件行程。

产品功能

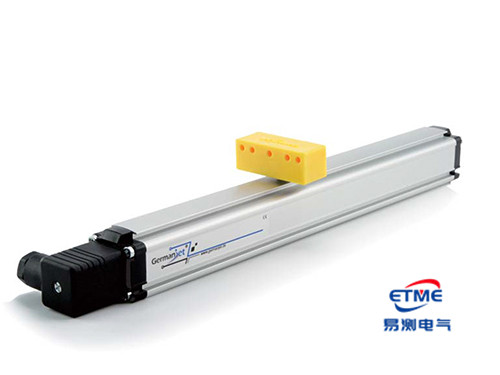

18 系列采用外置安装方式，灵活适配各类设备结构，支持模拟量与数字量输出，精度可达 0.01{b45bc4b2b1f8069690e68745c16775ac75b6d20e3da0f36bdbf3d8a0e468dbd2}FS。外置安装不占用设备内部空间，改造老设备方便；非接触测量提供绝对值位置，同时可输出速度参数。

0.01{b45bc4b2b1f8069690e68745c16775ac75b6d20e3da0f36bdbf3d8a0e468dbd2}FS 的精度，量程 1 米时误差约 0.1mm，满足多数行走机械与工业设备的位置测量要求。选型时按控制系统接口定模拟量还是数字量，接口对上，后面接线省事。

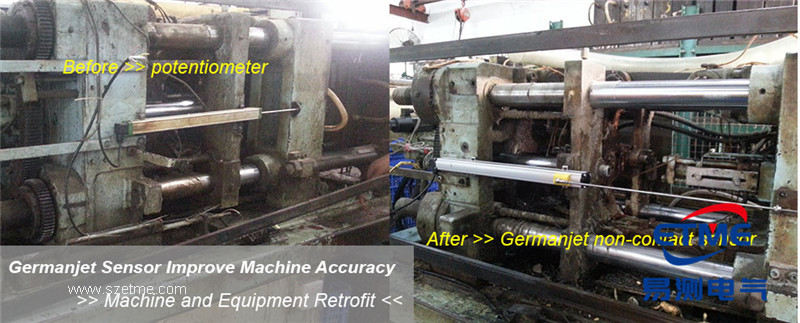

非接触测量没有机械磨损件，读数长期稳定，不用像电位器式那样定期换碳膜；断电再来电，位置数据不用重新找零。速度参数可以直接送给控制器做超速判断。

安装注意事项

外置安装时传感器本体固定于机架，磁环安装于运动件，磁环行程范围内避免金属遮挡；行走机械安装需固定牢靠，抵抗振动冲击；户外使用注意线缆防护与接头防水；磁环与传感杆保持平行与合适间隙。

磁环与传感杆的间隙按手册给的范围来，两者不同心、间隙忽大忽小，读数会出现规律性波动，很容易被当成传感器故障。

行走机械与工业设备上的18系列磁致伸缩位移传感器应用怎么落地

先量行程：按设备实际最大位移留出余量，别只看图纸标称值，现场机架变形、限位调整都会让实际行程变大。接着确认安装空间，本体长度、磁环外径、走线方向在设备旁比一遍，行走机械上还要看油管、履带、铰点会不会扫到磁环。

然后把输出接口对上，控制器收模拟量就选模拟量，收数字量就走数字量，两边的量程刻度要一致。最后把线缆固定点定下来，用固定槽或扎带分段固定，留出缓冲段，别让线随运动件来回弯折。

调试与维护

安装后设定零位与量程；行走机械定期检查固定螺栓与磁环状态；读数异常时先检查磁环位置与机械固定。

设备做完大修或换了运动件，零位要重新标一次，别拿旧数据直接开机。户外作业的设备，接头防水和线缆外皮按点检周期一起看。

选型与维护要点

• 外置安装磁环行程范围内避免金属遮挡；行走机械安装固定牢靠，抵抗振动冲击。
• 户外使用注意线缆防护与接头防水。
• 0.01{b45bc4b2b1f8069690e68745c16775ac75b6d20e3da0f36bdbf3d8a0e468dbd2}FS 精度（量程 1 米误差约 0.1mm），按实际精度需求选型。
• 速度输出用于超速保护时，确认控制器已配置对应输入通道与报警逻辑。
• 备件按本体、磁环、线缆分开备，现场只换坏掉的那一件。

通用价值

外置结构不用动设备内部，改造与行走机械场合都能用，精度满足位置测量要求，速度输出支持运动控制与安全监测。对老设备来说，加装位置反馈不必大动机械，停机时间短。
