16系列磁致伸缩位移传感器应用案例

适用场景

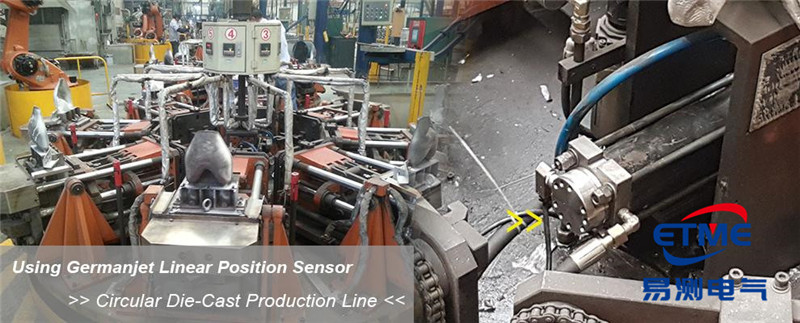

铁路、压铸等场合的位置检测，以及进口同类产品的替换升级。设备上原装进口传感器停产、货期长、价格高时，需要性能兼容、安装通用的替代方案。

进口件停产是机修都碰过的事：图纸上还是老型号，仓库没库存，采购回话三个月。这种时候要的是尺寸对得上、信号对得上的替代件，拆旧装新，机械结构别动，产线不用为一只传感器停一周。

产品功能

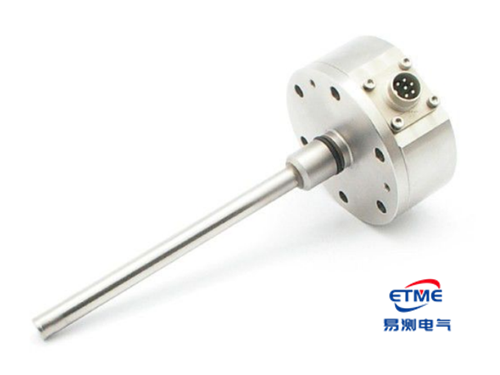

16 系列采用成熟磁致伸缩非接触技术，安装尺寸与输出接口兼容主流品牌，可替换同类型进口产品，便于老旧设备升级替换。替换时无需改动设备机械结构，输出信号格式对应接入，电气接线按对应关系连接即可。非接触测量无磨损，长期运行稳定。

没有磨损件这点在连续生产线上很实在：不用像拉杆式电子尺那样盯着碳膜磨损和滑刷跳动，少一次计划外停机就多一班产量。

安装注意事项

替换时核对原传感器安装尺寸、量程与输出接口，确认螺纹规格与安装方式一致；接线按对应关系连接，注意电源极性、信号线序；替换后重新设定零位；保留原传感器固定件，若尺寸有差异需制作转接件。

铁路与压铸现场的16系列磁致伸缩位移传感器应用，替换进口件怎么核尺寸

旧件拆下来别急着处理，有几处要量准：安装螺纹规格、测杆与磁环外径、本体长度、行程长度、出线方式。量出来的数据和图纸对不上时，以现场实物为准，纸面尺寸常年下来常被改过。

信号部分先记原传感器的输出类型与量程刻度，模拟量要分清 4~20mA、0~10V 这类形式及对应行程，数字量要对上协议与位数；接口对不上，机械装得再合适也用不起来。批量替换前挑一台先跑，确认线性度和回零都没问题再铺开。

调试与维护

替换后全行程校验读数；确认输出信号与控制系统匹配；定期检查安装紧固与电缆状态；备件管理按新型号登记。

登记这一步容易被省掉：换了新型号，图纸、备件台账、PLC 注释都要同步改，否则下次维修翻资料又对不上，白折腾一遍。

选型与维护要点

• 替换时核对原传感器安装尺寸、量程与输出接口，螺纹规格一致则直接替换。
• 接线按对应关系连接，注意电源极性；替换后重新设定零位。
• 尺寸有差异时制作转接件，保留原固定件。
• 替换前做新旧传感器对比测试，确认输出范围与线性度一致后再批量替换。
• 涉及安全关键场合的替换，先小批量试点运行，确认稳定后再全面替换。
• 16系列磁致伸缩位移传感器应用在铁路、压铸这类场合，替换前先把旧件螺纹规格与行程长度量清楚，尺寸对上再谈接线。

通用价值

提供进口品牌替换方案，停产型号、货期长这类问题有对应做法，设备维保难度与采购成本都能降下来，产线不至于为了等一只传感器停着。
