CAN总线磁致伸缩位移传感器怎么用：德敏哲19系列

CAN总线磁致伸缩位移传感器说白了，就是把测到的位置直接打包成总线报文发出去的磁致伸缩尺。德敏哲 19 系列（H、P、D、F 型）就是这一类，它作为从站挂在 ISO 11898 的 CANbus 上，速率适合 1Mbps 以下传输，集成软件支持 CANopen、CANbasic，也能对接 DeviceNet（DeviceNet 输出参考德敏哲其他文档）。下面按"怎么接、怎么写参数、怎么传数据、出问题怎么查"的顺序讲清。

CAN总线磁致伸缩位移传感器是什么：19系列与它在总线里的位置

德敏哲 19 系列是磁致伸缩原理的绝对位置尺，CAN 版的特点是内部直接做总线转换：测到的位置不再输出 4-20mA 或 0-10V，而是打包成面向总线的数据发出去。对多轴设备来说，省掉了一圈模拟量走线和 A/D 转换，接线也干净得多。

它在总线里是从站。控制器是主站，负责按周期收发 PDO；传感器负责随时报告磁铁位置。总线速率按协议实现能力选择，适合 1Mbps 以下。几条支路共用一条总线是这类产品的常态，注塑机、压铸机的多轴同步控制里尤其常见。

两种协议：CANopen 与 CANbasic 怎么分工

这一系列同时支持两种协议，选哪个，取决于你要测几个磁铁、要不要在总线上写参数。

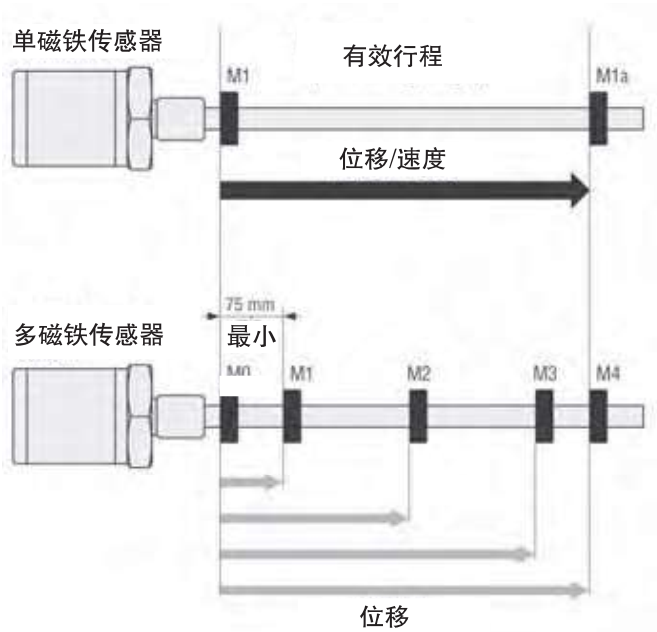

标准测量下，CANbasic 输出位置＋速度（单个磁铁），CANopen 输出位置＋速度（1 至 4 个磁铁）。多重磁铁测量下，CANbasic 可以在一支传感器上同时输出 2 至 20 个磁铁的位置。

一句话区分：要"参数多、可在线配"，走 CANopen；要"报文短、挂得省事"，走 CANbasic。两个都在同一支尺子里，用配置工具切换即可。

参数怎么设：SDO、PDO 与 EDS 文件

CANopen 这边，功能全部通过配置工具设定，靠两类对象干活。

SDO（服务数据对象）主要用来做传感器的设置，可选参数包括：位置和速度的分辨率、4 个设定点、预先设定的操作范围，以及 4 个磁铁的零点位置。这些是"一次性写进去、平时不动"的参数，改的时候用 SDO 报文发。

PDO（过程数据对象）负责实时传输，一次最大 8 字节数据块。传感器通过 PDO 输出磁铁的位置、速度、限位状态、CAM 控制，以及 4 个以内磁铁的操作范围信息。数据格式是：32 位位置数据、16 位速度数据、8 位限值。

PDO 的传输类型有这么几种可选：异步（周期从 1 至 65,535ms）或同步；同步对象（SYNC）；节点保护对象；心跳功能。另外还有可选的总线终端，以及可经 CAN 总线读取的电路温度。

设置文件用 EDS（电子数据表格）。原稿里写的是随传感器附小光盘，现在一般直接给电子版，具体以厂家提供的为准。控制器侧把 EDS 导进去，对象字典才对得上。

节点地址与总线接线

每个从站都要有各自独立的节点地址，不然总线上一冲突就谁也说不清。地址设置通常用总线的 LMT 和 LSS 服务完成；如果主控制系统不提供这类功能，就用 CANopen 地址编程器直接设定地址。

供电和信号线尽量分开走，传感器侧的地不要和变频器地混在一起。总线电缆长度和速率要匹配，长距离时把速率降下来比硬撑高波特率更省事。

现场两个典型毛病

现象一：通讯平时正常，设备一启动就丢帧、偶尔掉站。查过一轮线束都没断，最后量的是终端电阻——两端都空着。补上两只 120Ω 之后，丢帧次数直接归零。这类问题很容易被误判成传感器坏了，其实是总线端接没做全。

现象二：多磁铁场合两个位置读数串了。控制器收到的位置能对上号，但和现场磁铁对不上。原因是 PDO 里的磁铁映射顺序和实际安装顺序不一致。按 EDS 的对象字典把映射关系重排一遍，把每支尺的磁铁编号和现场标签逐一对上，问题就消失了。

常见问题

问：19 系列里 H、P、D、F 几种型有什么区别？
答：这几个型是 19 系列下的机械与安装形式之分，外径、出线方式和磁铁配置会有不同。带 CAN 的型号都在同一套协议之下，选型时先按安装空间和行程定型式，再确认需要的协议。

问：CANopen 和 CANbasic 能同时用吗？
答：同一时刻按一种协议通讯，用配置工具切换即可。要在线改参数、做多轴同步就走 CANopen；只要快速读位置、磁铁数量多，走 CANbasic 更省事。

问：传感器能挂几支在同一条总线上？
答：受节点地址范围和总线负载共同限制，地址够用、总线负载不超标就能挂。实际组网时还要算上每支尺的报文占用，周期报文太多时优先降速率或缩短报文，而不是一味加节点。

问：读数正常但速度值不对，先查哪里？
答：先确认 SDO 里位置和速度的分辨率设置，速度是按位置差分算出来的，分辨率写错，速度就会整体差一个比例。分辨率没问题，再回头看 PDO 的 16 位速度字段有没有被控制器解析到正确位置。
