液压机械拉绳位移传感器应用案例

适用场景

油压切边机等四柱油压机，铝、镁合金压铸产品的冲压、切边整形工序的位置测量。切边机滑台往复频繁，行程调节频繁，需要连续可测的行程反馈。

连续可测的行程反馈替代传统限位开关，便于工艺参数调整与自动化控制：换一种压铸件要改切边高度，改程序里的数值就行，不用挪限位开关、不用重新找挡块位置。

产品功能

拉绳位移传感器用于油压切边机调节系统与控制系统，对位移变量直接测量，输出模拟量信号，也可定制 RS485、增量脉冲或绝对值编码信号。拉绳式结构通过钢丝绳收放测量滑台位移，安装对中要求低，量程大，适合压机这类行程较大的设备。多种输出方式可选，便于接入不同年代、不同品牌的控制系统。

拉绳出来是绳端连接运动件，本体不用跟着动，机架上一个固定位就够，长行程设备上这点比杆式省地方，检修时也不用钻到机器里面去。

安装注意事项

传感器固定于机架，拉绳连接运动部件；安装时要让拉绳方向与运动方向一致，避免斜拉与绳体磨损；收线机构保持清洁，防止粉尘进入影响回弹；拉绳运动范围内避免与其他部件干涉。

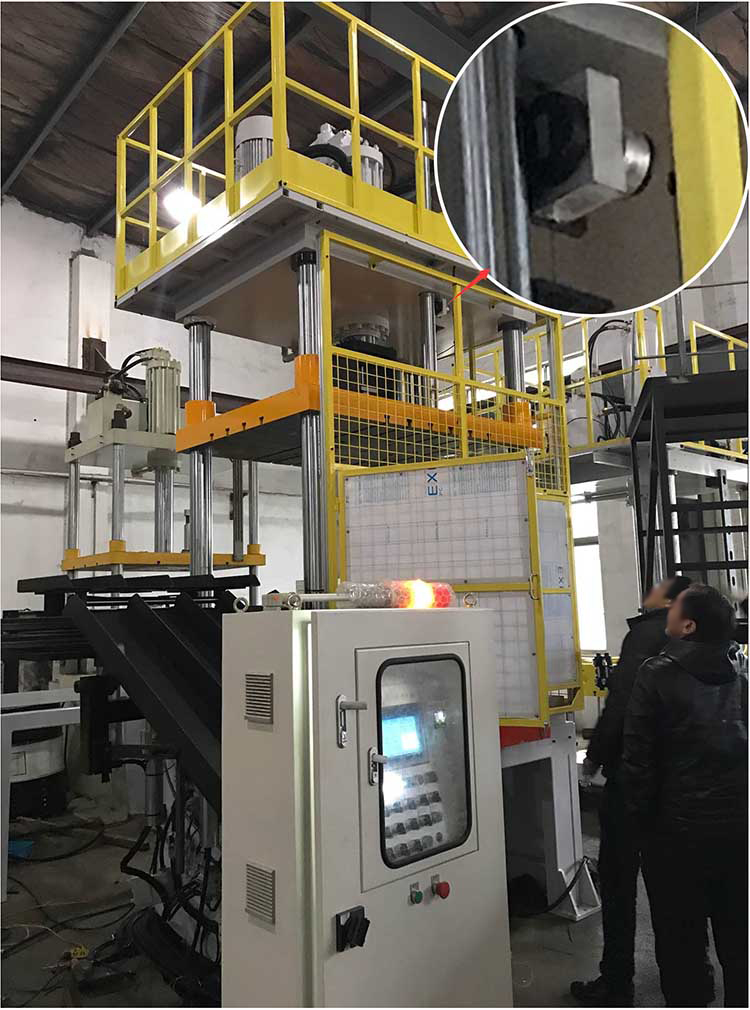

四柱油压机上液压机械拉绳位移传感器装在哪个位置合适

安装位置选在滑台运动方向的延长线上，让出绳方向和滑台运行方向基本一致。斜拉会让钢丝绳贴着轮槽侧壁磨，绳体起毛刺就是斜拉的信号，发现后先调位置再谈别的。

绳端连接件用带万向节或能自由转动的接头，滑台有轻微横向跳动时不容易憋绳。出绳口朝向要避开切边飞料和油雾直冲的方向，落料区附近的传感器建议加一块挡料板。

调试与维护

安装后全行程拉动校验读数；设定零位与量程；定期检查拉绳磨损、回弹力、收线机构清洁度；模拟量输出场合注意屏蔽接地。

压机振动大，支架和绳端连接件的紧固状态要跟着设备点检一起看，松了先紧固再谈读数问题。模拟量输出场合，控制器输入端阻抗要匹配，负载过重会让信号幅度不够。

选型与维护要点

• 输出方式（模拟量、RS485、增量脉冲、绝对值）按控制系统选择，便于接入不同年代设备。
• 拉绳方向与运动方向一致，避免斜拉；收线机构保持清洁。
• 定期检查拉绳磨损与回弹力，模拟量输出注意屏蔽接地。
• 压机振动大，传感器支架采用焊接或螺栓加防松垫圈固定，定期检查紧固状态。
• 模拟量输出场合确认控制器输入阻抗匹配，避免负载过重导致信号衰减。
• 我们在铝镁合金压铸的切边机上装液压机械拉绳位移传感器，滑台来回跑，行程反馈一路都稳。

通用价值

拉绳式结构安装对中要求低，适用于液压机械往复运动的行程检测，输出方式可选，便于接入不同控制系统，改造升级灵活。行程数据连续可查，切边深度这类工艺参数调整也有依据。
