直线位移传感器行业校准标准怎么落地执行

直线位移传感器行业校准标准，指的就是《线位移传感器校准规范》这套国家计量技术规范，2011 年 9 月批准、当年 12 月起施行，管的是线性度、重复性、回程误差这些指标怎么测、怎么算、怎么记。它不规定某支表必须做到多少精度，而是规定测量过程和数据处理的方法——同一支表按同一套方法测，结果才能互相比、才能追溯。

直线位移传感器行业校准标准管什么

这份规范的范围很明确：适用于线位移传感器的校准。里面的引用文件决定了算法和术语的出处，做校准和出报告都要按这几份的现行有效版本来，不能用过期版本。

• JJF 1001—1998 通用计量术语及定义
• JJF 1059—1999 测量不确定度评定与表示
• JJF 1094—2002 测量仪器特性评定
• GB/T 7665—2005 传感器通用术语
• GB/T 13606-2007 土工试验仪器 岩土工程仪器 振弦式传感器通用技术条件
• GB/T 18459—2001 传感器主要静态性能指标的计算方法

从这几份文件能看出一个要点：校准不只是「测几个点看看准不准」，它要算不确定度、要按特性评定的方法论述、要用统一的计算口径。现场很多人拿千分表量一下就写个结论，从标准角度看是不成立的。

三个关键词：灵敏度、线性度、满量程输出

标准里的术语是从定义出发的，定义错了后面的数全错。先把三个关键字咬清楚。

灵敏度：传感器输出量的变化值与相应输入量变化值之比。说白了就是「走一毫、输出变多少」，它随测量点可能略有不同，所以常用平均斜率表示。

线性度：传感器正、反行程实际平均特性曲线相对于参比直线的最大偏差，与满量程输出的百分比。注意两个限定——是正反行程的平均曲线，不是单程；参比直线用最小二乘直线或最佳直线。换一条参比直线，算出来的线性度就不一样，所以报告里必须写明用的是哪一条。

满量程输出：在规定条件下，输出的上限值和下限值之间的代数差。这里有个常被忽略的特殊情况：对振弦（应变）式位移传感器，因为输出量本身是频率，满量程输出取的是上限输出频率的平方与下限输出频率的平方的代数差；如果它是以频率模数（输出频率的平方除以 1000）为输出量，那么满量程输出就取上限、下限两个频率模数的代数差。

校准怎么摆、怎么测

布置的核心是一句话：让传感器的测杆只受轴向力，不受侧向力。下面是推荐的摆放顺序。

第一步是装夹。夹具要刚性，夹持点尽量靠近传感器的安装面，别用磁性表座加长杆把传感器悬在空中——夹持点离得越远，受力变形越大，量出来的数就越不可信。

第二步是选标准器。按量程和要求的精度来定：小量程可以用量块或标准位移台配千分表，长量程常用标准位移台或激光干涉仪。标准器的误差要明显小于被校传感器的误差，这一点比选贵的设备重要。

第三步是布点。通常均匀取 5~11 个点覆盖全量程，两端和中间点都要包含在内；行程长、非线性明显的表取点多一些。确定好点之后，正行程走一遍、反行程走一遍，各重复 3 次，取平均再算。

第四步是记录。环境温度、湿度、供电电压、负载条件都要记下来，和读数写在同一张表上。规范要求记录环境条件，不只是走形式——出了问题要靠这些数去复现。

最后才是算。线性度、重复性、回程误差都用正反行程的平均数据来算，遇到振弦式这类特殊输出，满量程输出按前面说的平方差口径处理。

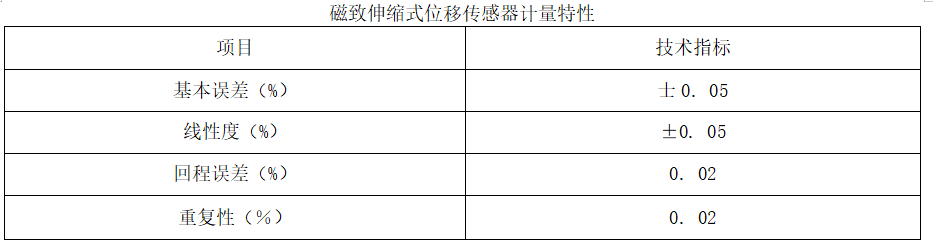

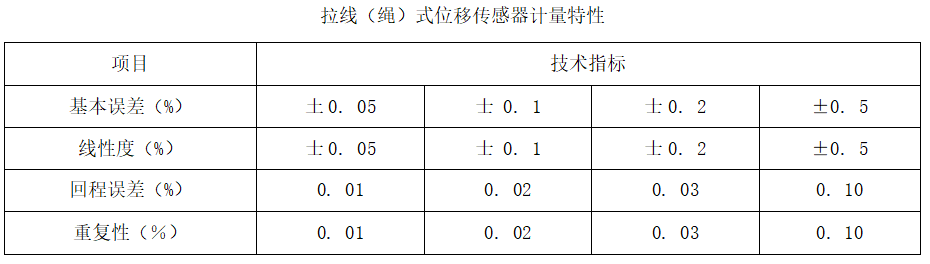

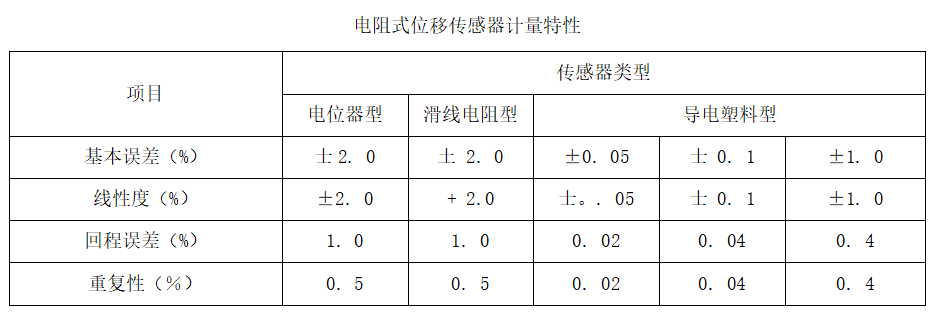

校准项目对照表

表中的「以厂家样本为准」之处在于满量程输出和灵敏度这两项，不同系列、不同量程的标称值不一样，先拿到样本再填判定列。校准报告里要写清楚用的是哪种传感器、哪种输出、哪种参比直线，不然这份数据只有自己看得懂。

现场常踩的两个坑

第一个坑是装夹。我们碰到过一支拉杆式电子尺，车间里用磁性表座夹着测，线性度算下来不错；送到计量室按规范重新装夹复检，线性度差了 0.05%FS。原因不在表上，是磁性表座刚性不足，加上夹持点离安装面太远，测杆被带着变形了。换成刚性夹具、夹持点移回安装面附近再测，两组数据才对得上。

这个案例的道理很简单：传感器本身的变形量也在读数里。夹具软一点，测出来的就不是位移，是夹具的挠度。

第二个坑是同轴度。有一支传感器的重复性数据忽好忽坏，来回三次的差值一次比一次大，一开始怀疑表不稳定。后来把测杆和运动方向的同轴度重新调了一遍——原来偏差有 1mm 多，属于典型的侧向受力——调完再测，重复性立刻收敛到正常水平。

校准周期与结果怎么用

常规工况建议 12 个月校准一次；高温、振动大、频繁往复的场合缩到 6 个月。校准结果落在哪里，比校准本身更重要：线性度和重复性用来判断表还能不能用；回程误差偏大说明传动或导轨有了间隙；零点数据连续几次都在往一个方向走，那就是漂移，要按漂移的路子去查热源、应力或布线，而不是再标定一次了事。

还有一点容易被忽略：校准用的是平均曲线，现场用的却是瞬时值。所以校准结论要落到「在这个工况下够不够用」上，而不是只看一个百分比数字。

常见问题

问：这份标准明确了精度等级吗？
答：没有。它规定的是测试方法和数据处理方式，具体每支表能达到多少精度，要看产品样本给出的指标，两者不能混为一谈。

问：线性度的参比直线可以自己选吗？
答：规范里用的是最小二乘直线或最佳直线，选哪一种是允许的，但必须在报告里写明。换一条直线算出来的数值会变，不写明就没法比对。

问：振弦式的满量程输出为什么要用平方差？
答：因为它的输出量是频率，频率和位移的关系不是线性的，直接用频率相减没有物理意义，所以要取上限频率的平方与下限频率的平方的代数差；用频率模数输出时同理。

问：校准需要记录环境条件吗？
答：要。温度、湿度这些条件会直接影响读数，尤其是长量程的表。记录环境条件的目的是让结果可以复现、可以追溯。

问：自己用千分表量一遍能算校准吗？
答：可以当作日常核查，但不等同于按规范做的校准。规范要求的布点、正反行程重复、环境记录、不确定度评定这些环节，日常核查里通常都没有覆盖。
