12 系列磁致伸缩位移传感器（Germanjet）

产品概述

12 系列磁致伸缩位移传感器是经济型磁致伸缩位移测量产品，采用非接触式磁致伸缩测量技术，能够提供高精度、高可靠性的直线位移测量。产品设计紧凑，适用于安装空间受限的场合，具有非接触、无磨损、寿命长、无须定期维护的特点。12 系列提供多种模拟量和数字量输出选项，可满足不同控制器和 PLC 的接口需求。

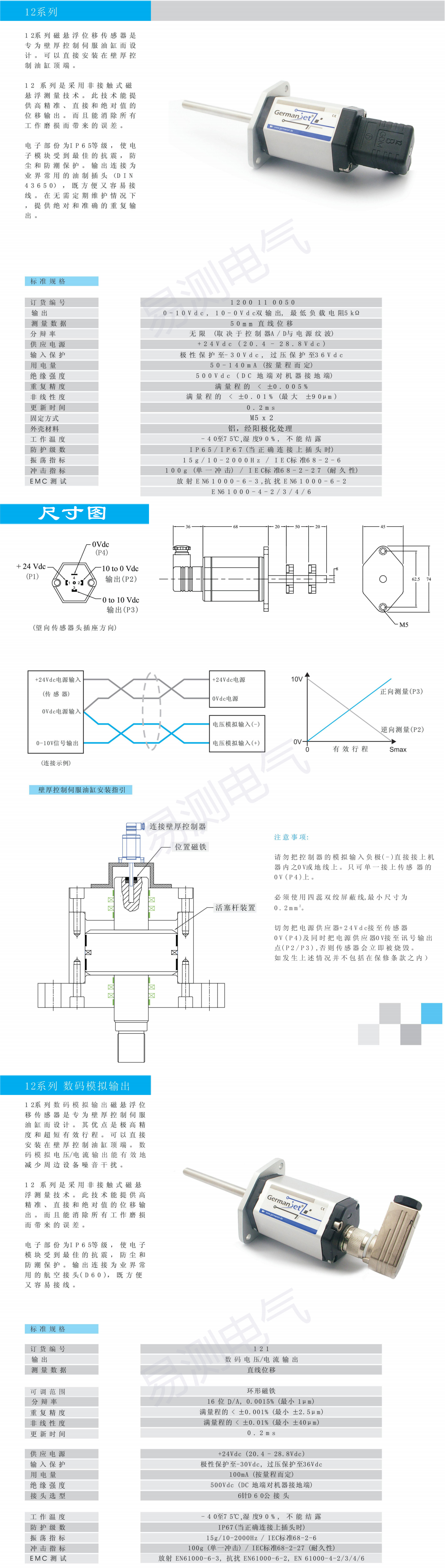

标准规格

安装与接线

产品尺寸图及安装示意图显示，12 系列传感器可通过法兰或支架固定在设备上，磁环/磁块随被测移动体运动。

接线时请参考产品目录内的接线图，使用合适的屏蔽电缆，并确保传感器与设备共地良好。输出引线按功能色分，典型包括 +24VDC、信号输出、信号地等。

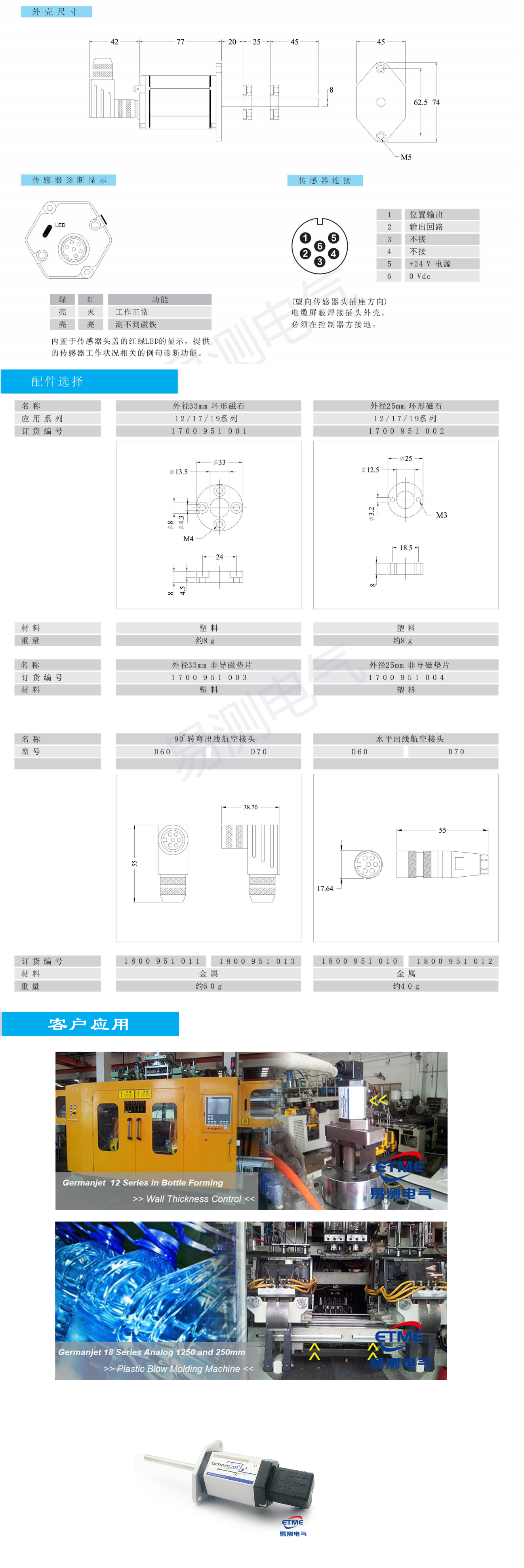

配件选择

12 系列可选配多种安装配件，包括外径 33mm / 25mm 环形磁石、非导磁垫片、导轨型安装支架、D60/D61 航空接头等。配件材质多为塑料或金属，可根据实际安装空间和磁环尺寸选择。

产品应用

12 系列磁致伸缩位移传感器广泛应用于吹瓶成型壁厚控制、注塑机、塑料吹塑机械、液压设备、自动化生产线等场合。仓库备货充足，可根据行程和信号输出需求快速选型。

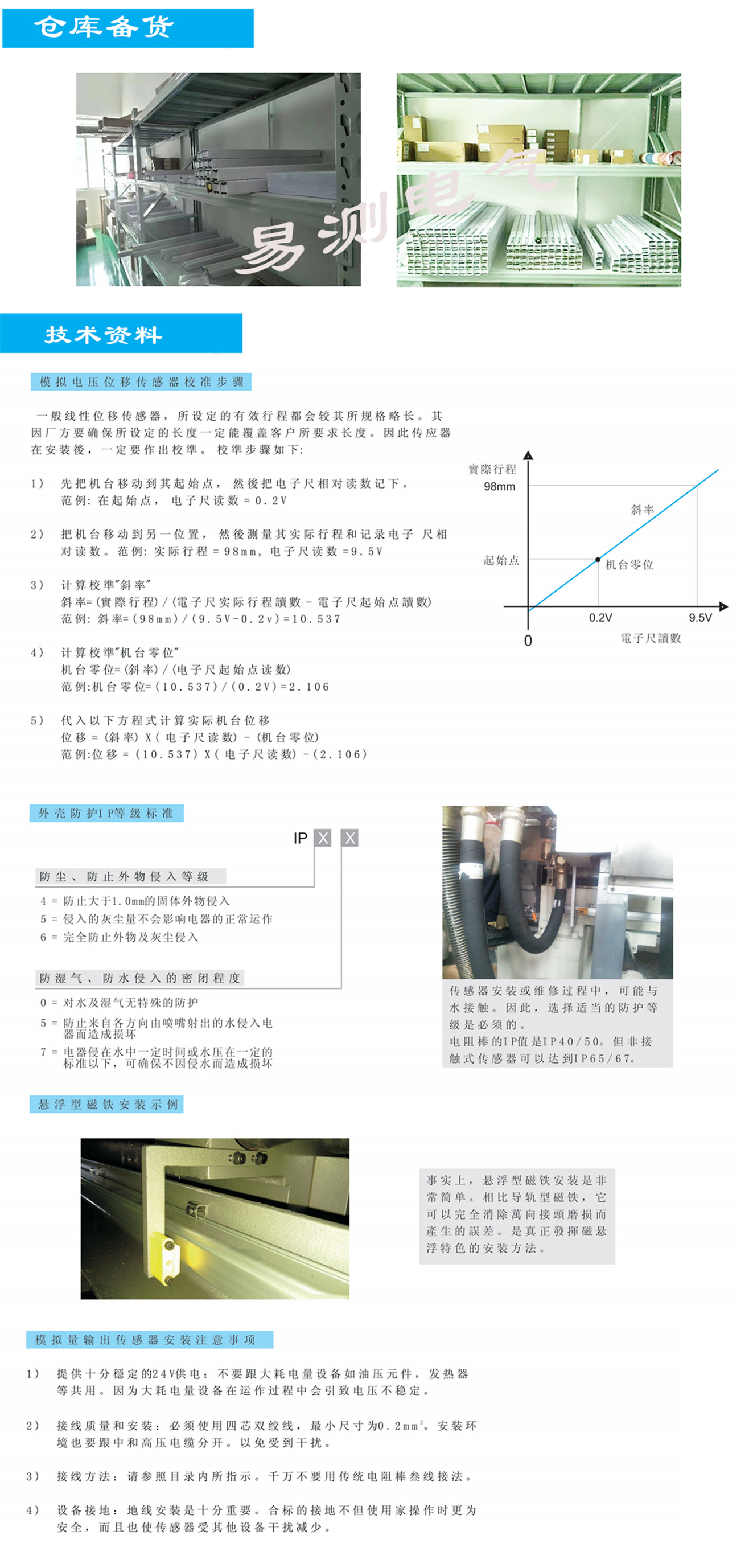

技术资料

模拟电压位移传感器校准步骤：传感器安装后应进行校准。首先记录起始点读数，再移动机台至另一点并记录实际行程与读数，然后计算校准斜率、机台零位和实际位移。

IP 等级说明：IP 等级由两个数字组成，分别表示防尘/防外物侵入等级和防湿气/防水侵入等级。非接触式磁致伸缩传感器可达到 IP65/IP67 级别，适用于油污、水汽较重的工业环境。

模拟量输出传感器安装注意事项：应提供稳定的 24V 供电，不要与大耗电量设备共用电源；使用四芯双绞线并远离中高压电缆；按目录指示接线，不要采用传统电阻棒三线接法；确保设备良好接地。

注：以上所有技术参数、公式及安装说明均以产品图片为准；外形尺寸、接线定义及配件选择等详细信息请以产品图纸为准。

12系列磁致伸缩位移传感器在壁厚控制油缸上的安装位置

德敏哲 12 系列的感应外管是全不锈钢的，直接装在油缸顶端；电子部分与感应外管做成模块组装，现场换件不用把整个油缸拆开。吹瓶成型壁厚控制这类场合，磁石固定在活塞杆上，感应杆穿过磁石中心，同心度和间隙偏一点，重复精度就吃不下来。装之前先量一遍磁石内孔与感应杆的同轴偏差，再按油缸实际行程留出上下安全余量，不要让测量点长期停在量程两端。

12系列磁致伸缩位移传感器的供电与接线检查

这一系列的电源是 +24Vdc，带极性和过压保护，但保护不等于可以随便接：上电前先把极性和电压确认好。信号线用屏蔽电缆，屏蔽层单端接机器接地端，传感器与设备共地要接牢。控制柜里有油压元件、发热器这类大耗电设备时，给传感器单独走一路电源，别串在同一路上。到货后先核对配件规格，环形磁石有 33mm 和 25mm 两种，装错尺寸会直接改变磁路。

12系列磁致伸缩位移传感器配件与输出选型要点

• 12系列磁致伸缩位移传感器先按控制器接口定输出：模拟量确认量程与共地方式，总线型核对控制器支持的协议。
• 磁石选 33mm 或 25mm 环形件，装好后检查磁石与感应杆的同心度和轴向间隙。
• 量程按油缸实际行程留余量，测量点不要压着两端极限位置长期使用。
• 配 D60/D61 航空接头时，屏蔽层就近单端接地，接头处做好防水与防松。
• 振动大的设备先核对 15g／10-2000Hz 的振动指标余量，支架用刚性固定而不是垫片凑合。
