直线位移传感器工作原理与五种感应方式对照

搞懂直线位移传感器工作原理，选型这件事基本就成了一半——说到底它就是在一段直线运动上取一个位置信号，把「走了多远」变成一路电信号交给 PLC 或数显表。差别全在用哪种感应方式去读这段位移。现场常见的是电阻式电子尺、电感式 LVDT、磁致伸缩三类，再往外还有拉绳式、电容式和电涡流式，各自的接触方式、量程和寿命都不一样。先把原理认清楚，再谈精度和输出，型号名字就绕不住你了。

直线位移传感器工作原理：五种感应方式一次说清

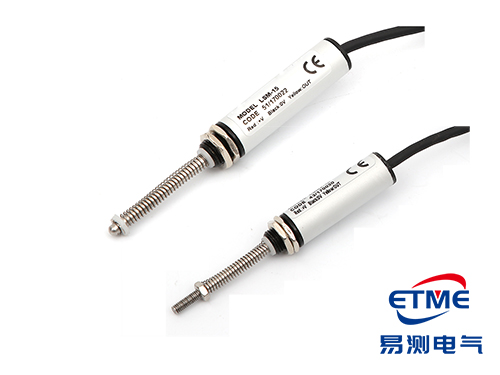

电阻式，也就是导电塑料电位计，行内叫电子尺。滑块上的电刷在一条导电塑料电阻体上滑动，滑到哪儿，分压比就不一样，输出电压跟着变。结构简单、能直接出电压，注塑机和木工机械上见得很多；代价是接触式，电刷有磨损，属于有机械寿命的东西。

电感式，也就是 LVDT 差动变压器。铁芯在线圈里移动，两个次级线圈的互感一增一减，差值就对应位移。全程非接触，分辨率能到亚微米级，适合小行程高精度场合；缺点是必须配信号调理电路，本体加调理的成本比电子尺高一截。

磁致伸缩式，靠测杆里那根波导丝和外部磁环来定位。电流脉冲沿波导丝往前跑，遇到磁环产生扭转波，返回的时间差乘上声速就是位置。非接触、绝对值、断电不用回零，寿命长，中长行程和油缸内置的场合爱用它。

拉绳式是绕个弯的办法：先把直线位移转成卷筒的角位移，再用编码器或电位计去读这个转角。好处是量程能做得很长，几米到十几米都行，本体还小；代价是多了一套钢丝绳和卷簧，安装时要防偏磨。

电容式与电涡流式走的是微位移路线。电容式靠极板间距变化，电涡流式靠线圈和被测金属之间的涡流损耗，两者量程都在毫米甚至更小，适合振动、轴位移这类测量，装的时候对被测面材质和平整度有要求。

五种原理对照：接触与否定寿命，量程定价位

下面这张表是量级，不是某一个型号的规格书。具体到某一款的精度、分辨率和温度范围，以厂家样本为准；量程一栏只表示各家常见做法，实际档位并不统一。选的时候先圈定量程档，再看精度要求落在哪一列。

输出方式怎么定：先看线长，再看 PLC

模拟量就是 0-10V 电压或 4-20mA 电流。接线简单，几乎任何 PLC 的模拟输入都能接，几米之内的柜内走线很省心。但电压信号线一拉长、旁边再有变频器，就容易飘；电流信号抗干扰好一些，长线优先用它。

要联网、要读诊断、要把多个测点串成一条线，就上总线。代价是控制器得有对应主站，调试时还得多花时间配波特率、节点号和报文格式。一句话：单点、线短，模拟量够用；多点、线长、要诊断，再考虑数字总线。

按工况选：三步落到具体型号

第一步定量程和精度。量程在实际行程上留 10%~20% 余量，精度不是越高越好，够用就行——精度往上提一档，价格和安装要求也跟着往上走。

第二步定原理。要免维护、装进油缸、走长行程，选磁致伸缩；要便宜、短行程、结构简单，电阻式电子尺就够；要小行程高精度又不接触，选 LVDT；空间受限又要长行程，考虑拉绳式。

第三步定输出和环境。先对着 PLC 的接口挑输出，再把现场温度、粉尘、水汽、振动情况报给厂家，确认防护等级和外壳材质。

• 行程：实地量准实际要走的距离，两端各留余量，别光按图纸估。
• 精度：按测量任务定，不按「越高越好」定。
• 安装：油缸内置要报缸径、工作压力和螺纹；外置要报安装方向和预留空间。
• 输出：把 PLC 型号和现有输入模块说清楚，能省一次来回。

现场两个绕不开的坑

第一个坑，电子尺读数忽大忽小。现象是同一位置读数来回跳，重复性很差。拆开量安装面，多半是导轨和被测杆不平行，滑块被侧向力别着走，电刷在电阻体上蹭偏了。处理办法是先松开滑块连接件，用塞尺校准平行度，把连接做成浮动或带关节的结构，让滑块只吃轴向力，再推一遍全行程确认曲线顺滑。

第二个坑，模拟量读数随变频器启停漂移。现象是电机一开，读数就往上抬一点点。查下来常是信号线和动力线捆在一个线槽里走，耦合进来了。处理办法是把信号线单独走线、屏蔽层单端接地，必要时改用 4-20mA 输出，这类漂移基本就消了。

装完当天要过的手检

这几项现场十分钟就能查完，别等出了问题再回头找原因。

常见问题

问：注塑机、木工机械上常见的是哪种直线位移传感器？
答：电阻式电子尺，也就是导电塑料电位计式。滑块电刷在电阻体上滑动，位置不同分压不同，结构简单、能直接出电压，代价是接触式、有机械寿命，电刷迟早要换。

问：小行程高精度检测，LVDT 和电阻式电子尺差在哪？
答：LVDT 非接触、分辨率高，适合小行程高精度和试验机，但要配信号调理电路，成本偏高；电子尺便宜、接线省事，代价是电刷磨损，寿命受限。

问：要组网，模拟量和 SSI 总线选哪个？
答：单点、线短，模拟量够用，0-10V 或 4-20mA 直接进 PLC；要联网、要读诊断、要把多个测点串成一条线，就上 SSI 或 CANopen 这类总线，前提是控制器有对应模块。

问：通电后读数跳动，先查哪里？
答：先查对中和接线，别急着怀疑传感器。安装面不平行会让滑块别劲，电刷蹭偏；信号线和动力线捆一起会耦合干扰。顺序是先手动推全行程看曲线，再查屏蔽接地，最后才拆传感器。

问：量程要不要按实际行程买满？
答：不要。两端各留 10%~20% 余量，避免撞到机械限位，也让安装容差大一些。行程频繁、速度又高的场合，余量再放宽一点。
