模拟输出电子尺安装注意事项

发布时间:2026-07-18 点击次数:0

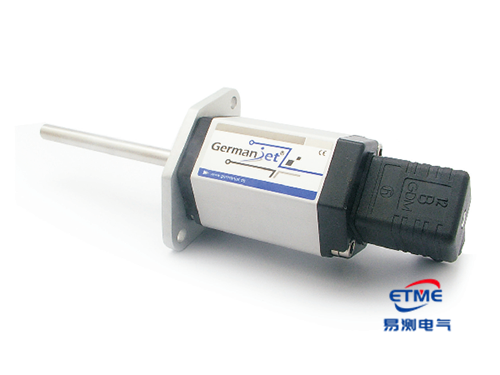

模拟输出电子尺(又称模拟量位移传感器)是将机械位移量转换为标准模拟电信号的测量元件,常见输出形式为 4–20mA 电流或 0–10V 电压。它广泛应用于注塑机、压铸机、油压机、木工机械、橡胶机械等设备的位置闭环控制。由于工业现场存在强电干扰、温漂、潮湿与静电等复杂因素,安装与接线是否规范,直接决定测量精度与传感器寿命。以下依据德敏哲(Germanjet)官方技术资料,整理出 12 项安装注意事项,并附原版图解,帮助工程师避开常见的干扰、温漂与损坏隐患。

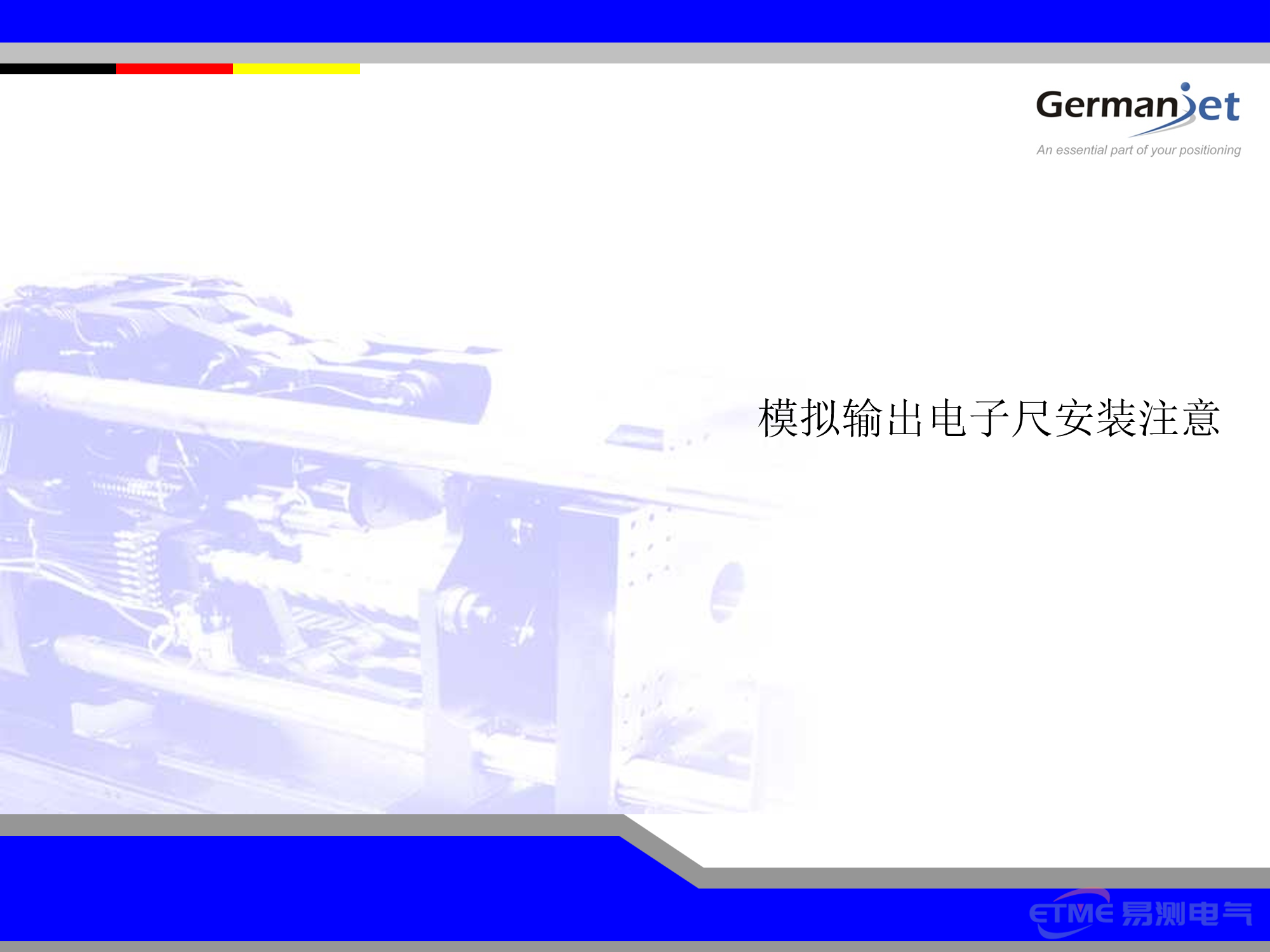

模拟输出电子尺安装注意

模拟输出电子尺安装注意事项 第1页:模拟输出电子尺安装注意

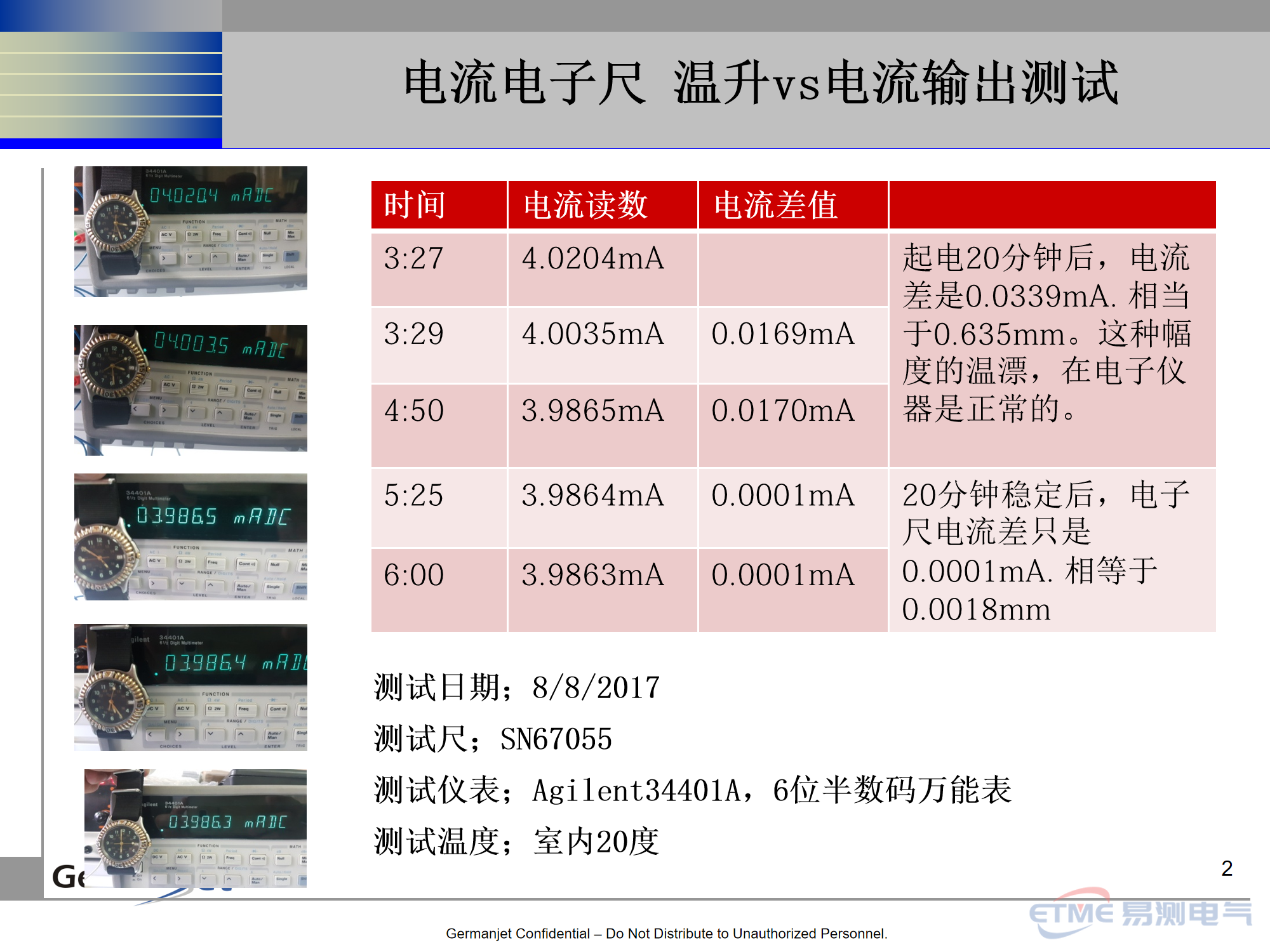

电流电子尺 温升vs电流输出测试

测试日期;8/8/2017

测试尺;SN67055

测试仪表;Agilent34401A,6位半数码万能表

测试温度;室内20度

模拟输出电子尺安装注意事项 第2页:电流电子尺 温升vs电流输出测试

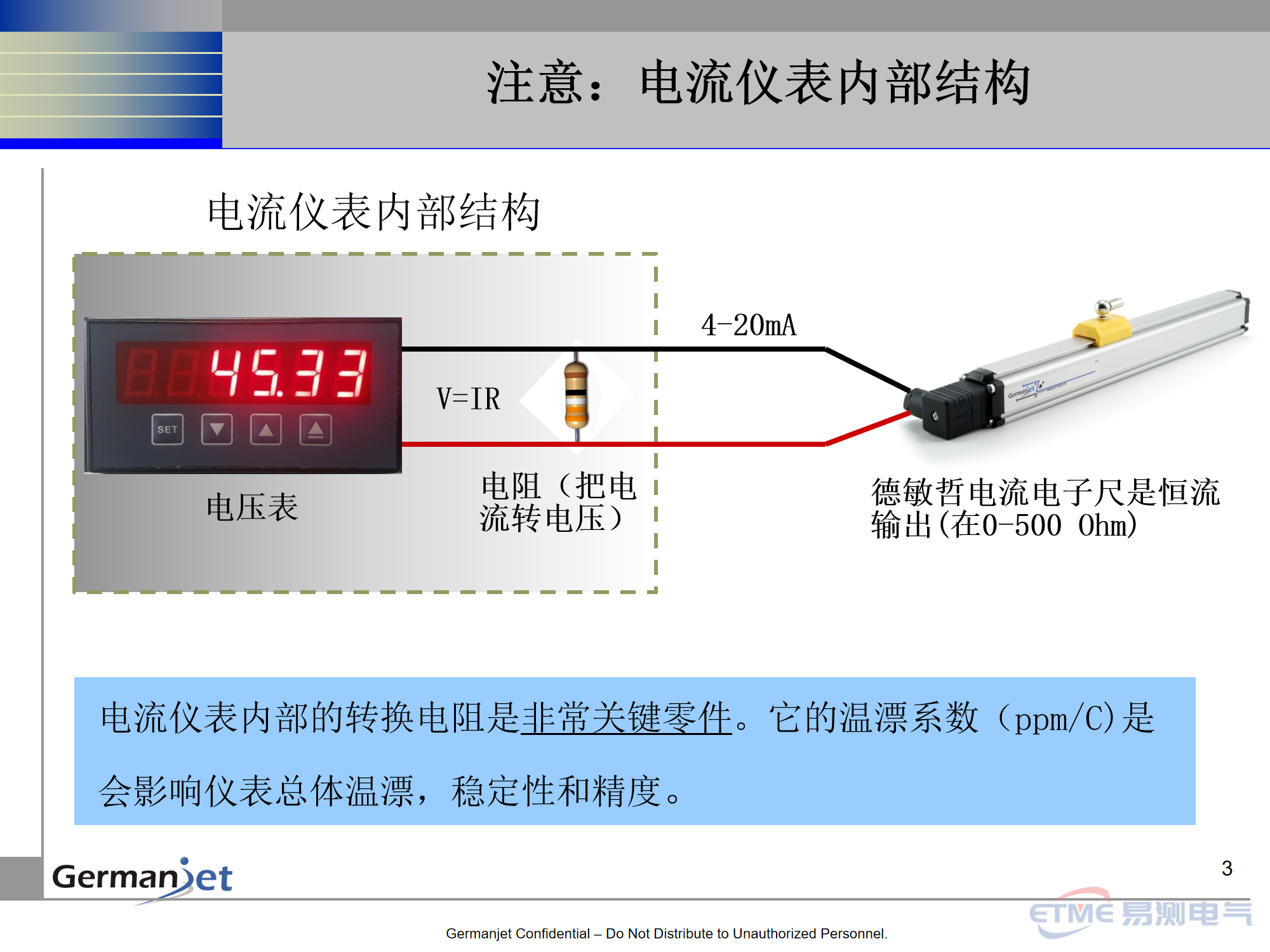

注意:电流仪表内部结构

电流仪表内部结构

电阻(把电流转电压)

电流仪表内部的转换电阻是非常关键零件。它的温漂系数(ppm/C)是会影响仪表总体温漂,稳定性和精度。

德敏哲电流电子尺是恒流输出(在0-500 Ohm)

图示标注:电压表;4-20mA;V=IR

模拟输出电子尺安装注意事项 第3页:注意:电流仪表内部结构

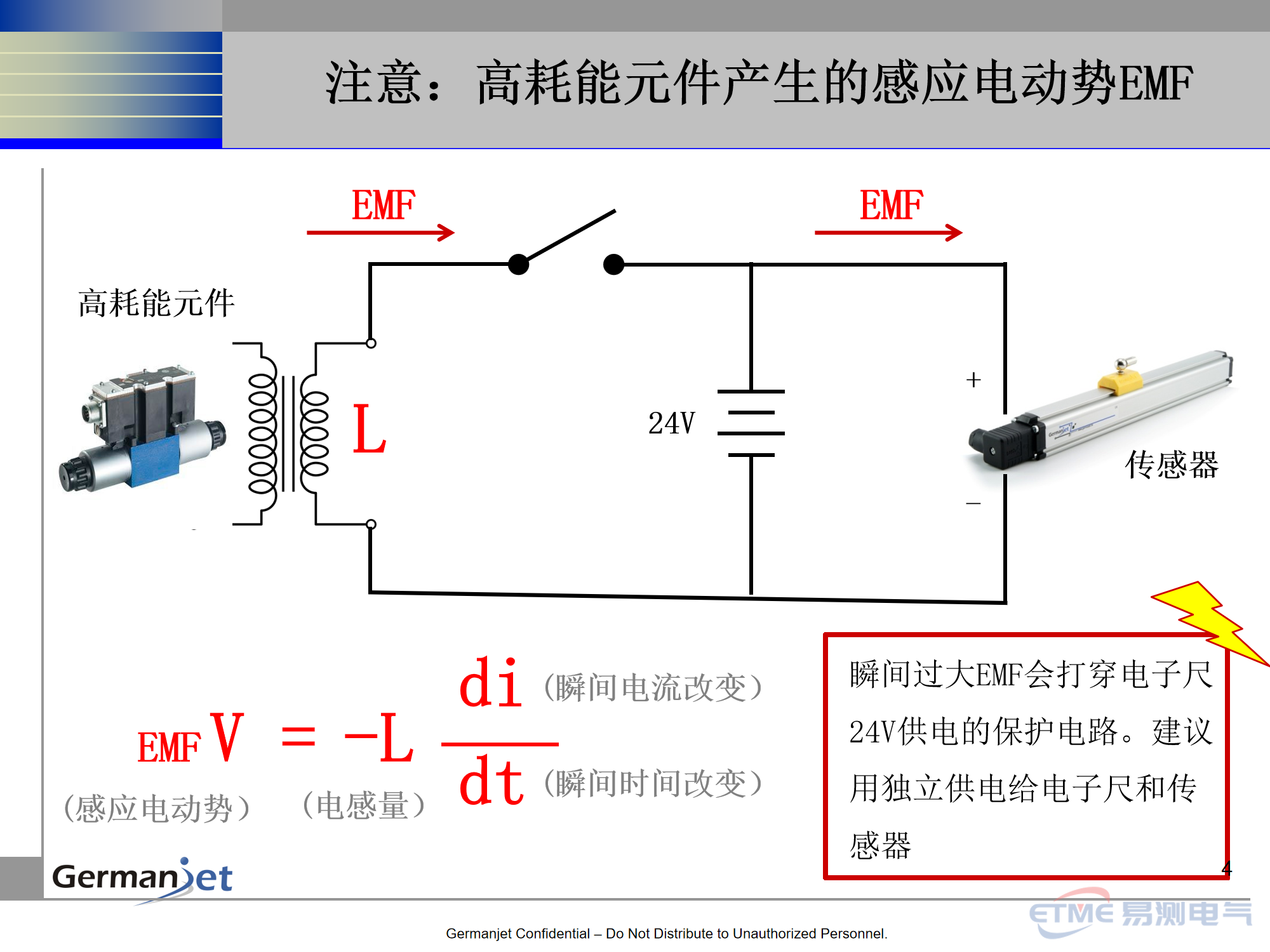

注意:高耗能元件产生的感应电动势EMF

高耗能元件

瞬间过大EMF会打穿电子尺24V供电的保护电路。建议用独立供电给电子尺和传感器

图示标注:24V;+;-;EMF;传感器;EMF;L

模拟输出电子尺安装注意事项 第4页:注意:高耗能元件产生的感应电动势EMF

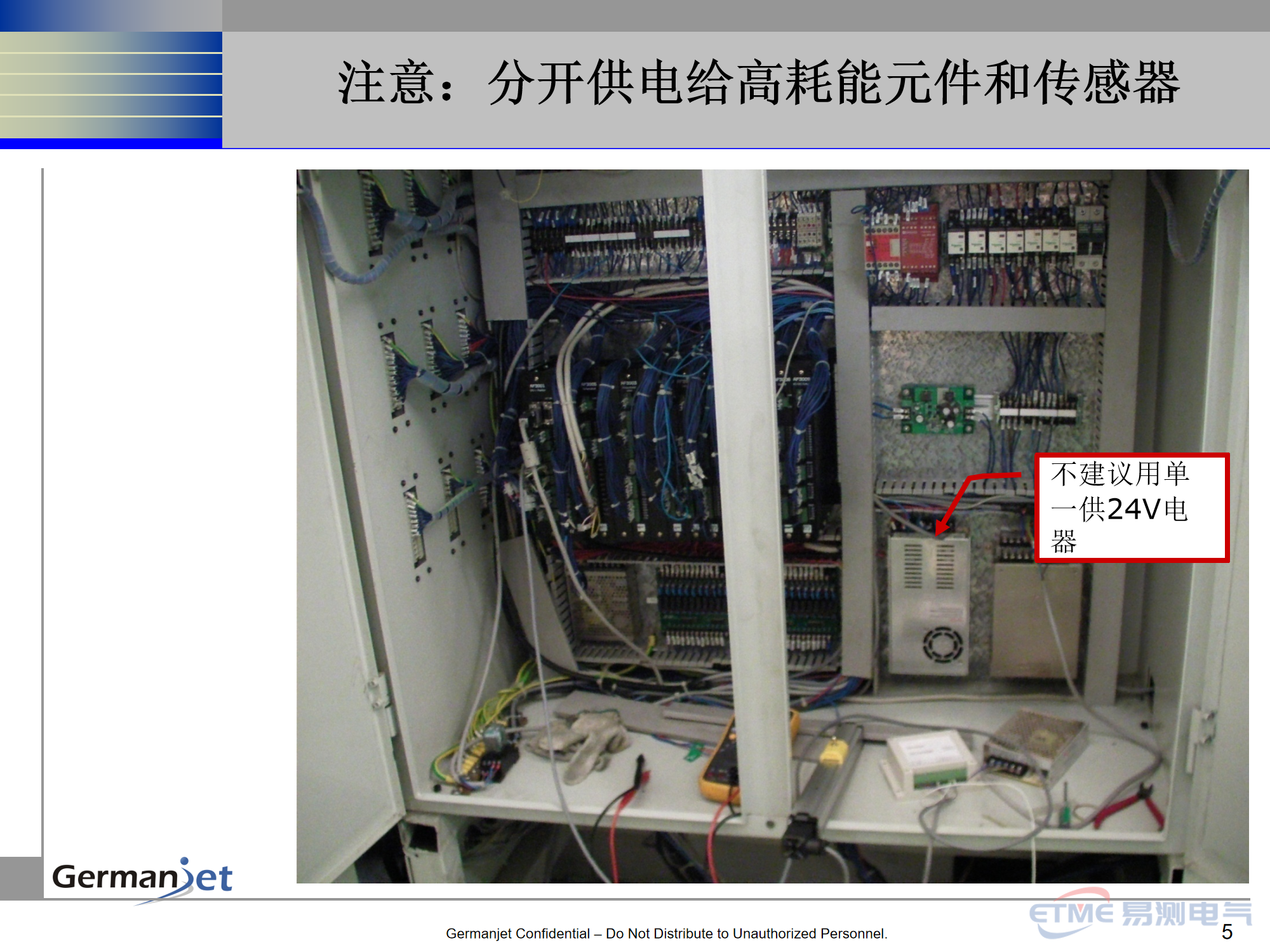

注意:分开供电给高耗能元件和传感器

不建议用单一供24V电器

模拟输出电子尺安装注意事项 第5页:注意:分开供电给高耗能元件和传感器

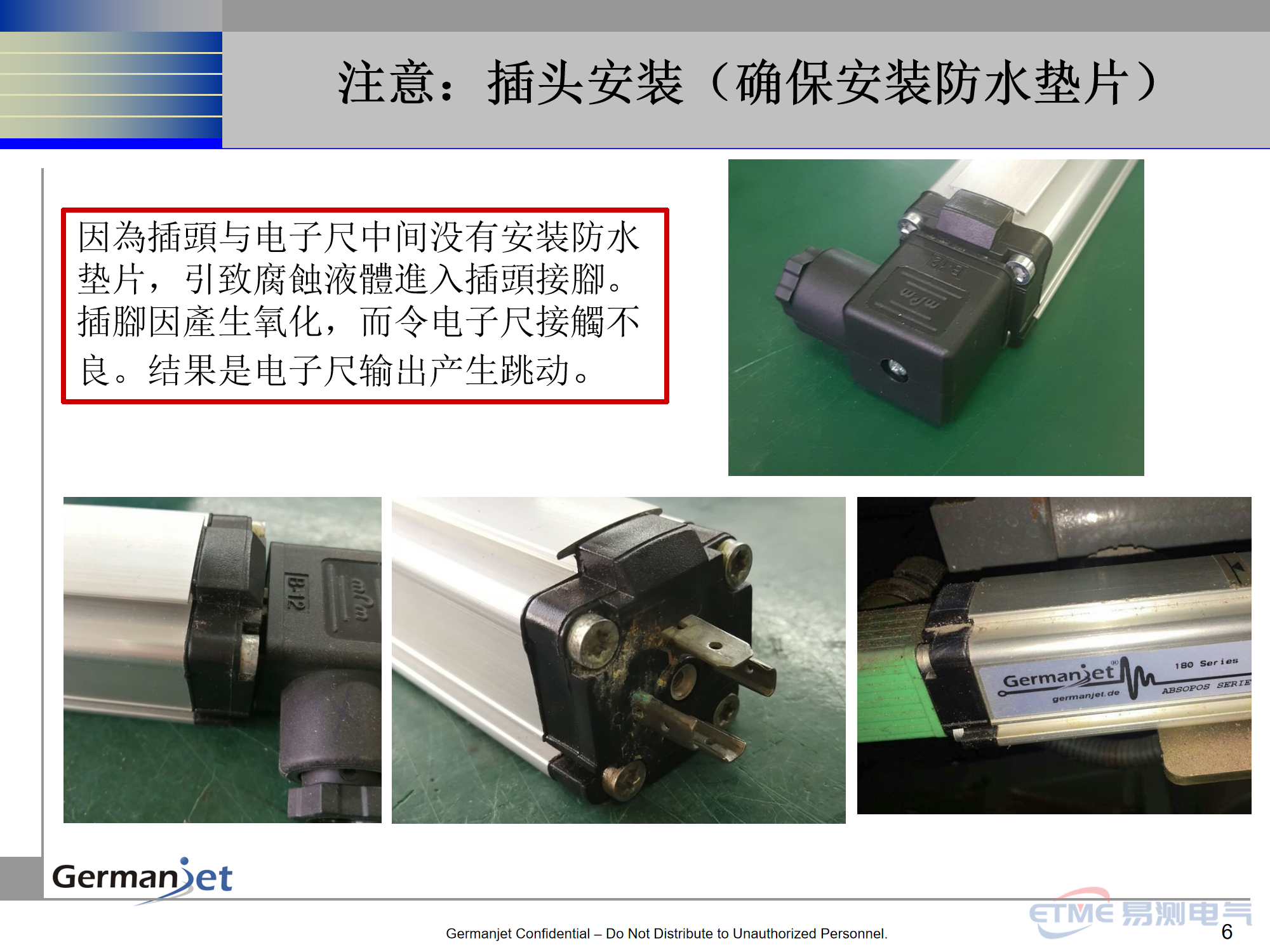

注意:插头安装(确保安装防水垫片)

因为插头与电子尺中间没有安装防水垫片,引致腐蚀液体进入插头接脚。插脚因产生氧化,而令电子尺接触不良。结果是电子尺输出产生跳动。

模拟输出电子尺安装注意事项 第6页:注意:插头安装(确保安装防水垫片)

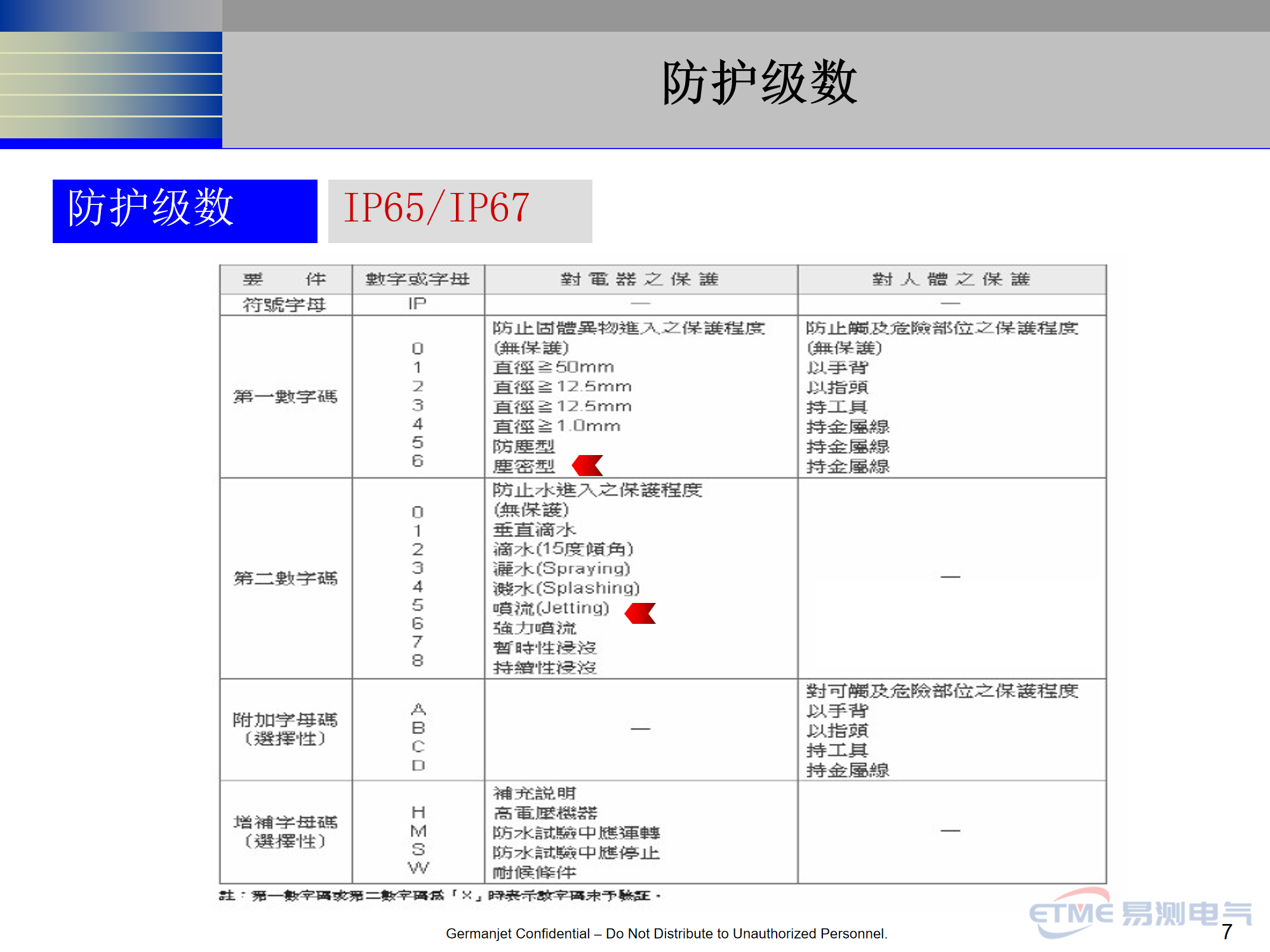

防护级数

防护级数

图示标注:IP65/IP67

模拟输出电子尺安装注意事项 第7页:防护级数

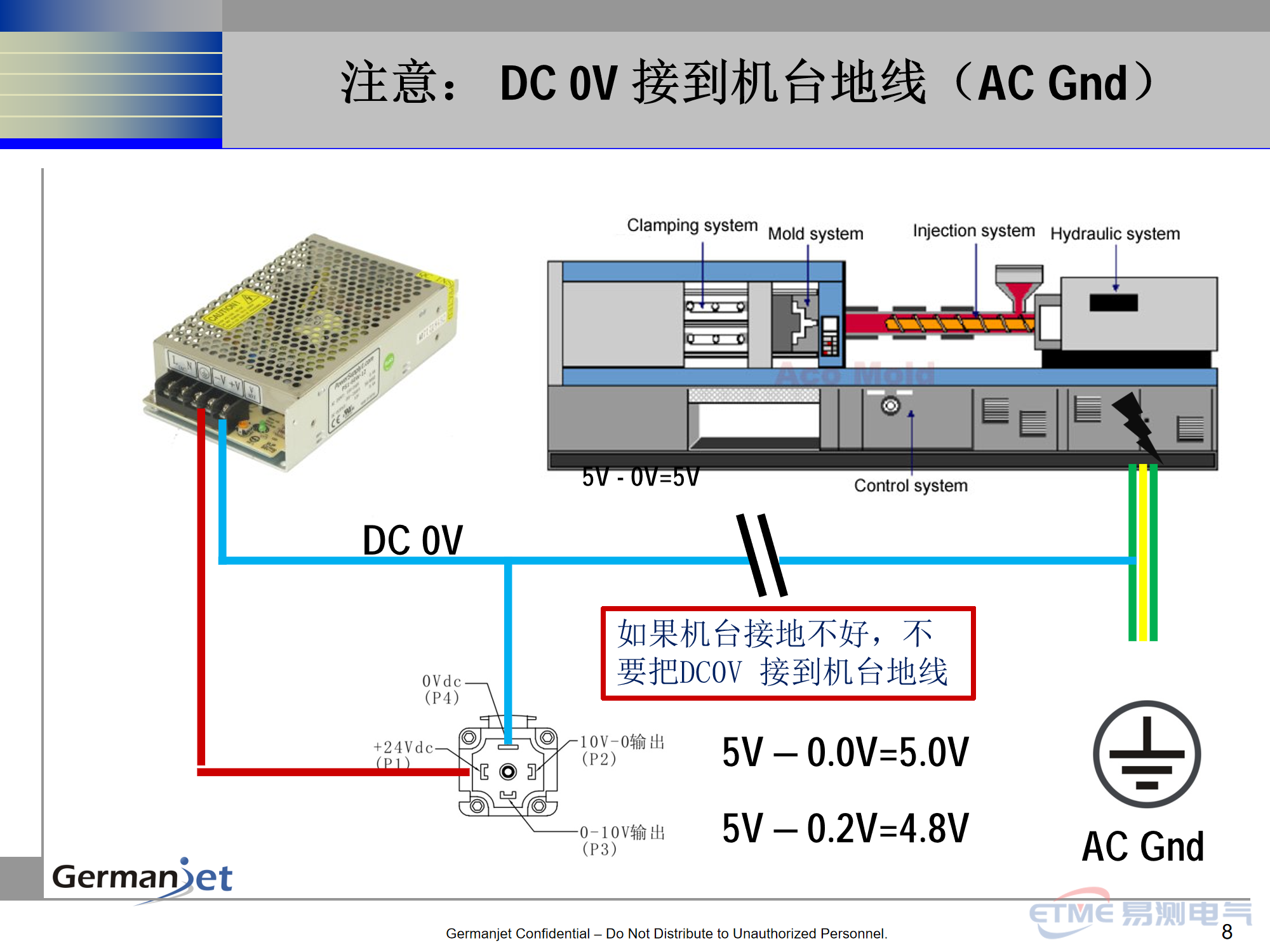

注意: DC 0V 接到机台地线(AC Gnd)

如果机台接地不好,不要把DC0V 接到机台地线

图示标注:DC 0V;AC Gnd;5V – 0.0V=5.0V;5V – 0.2V=4.8V;5V – 0V=5V

模拟输出电子尺安装注意事项 第8页:注意: DC 0V 接到机台地线(AC Gnd)

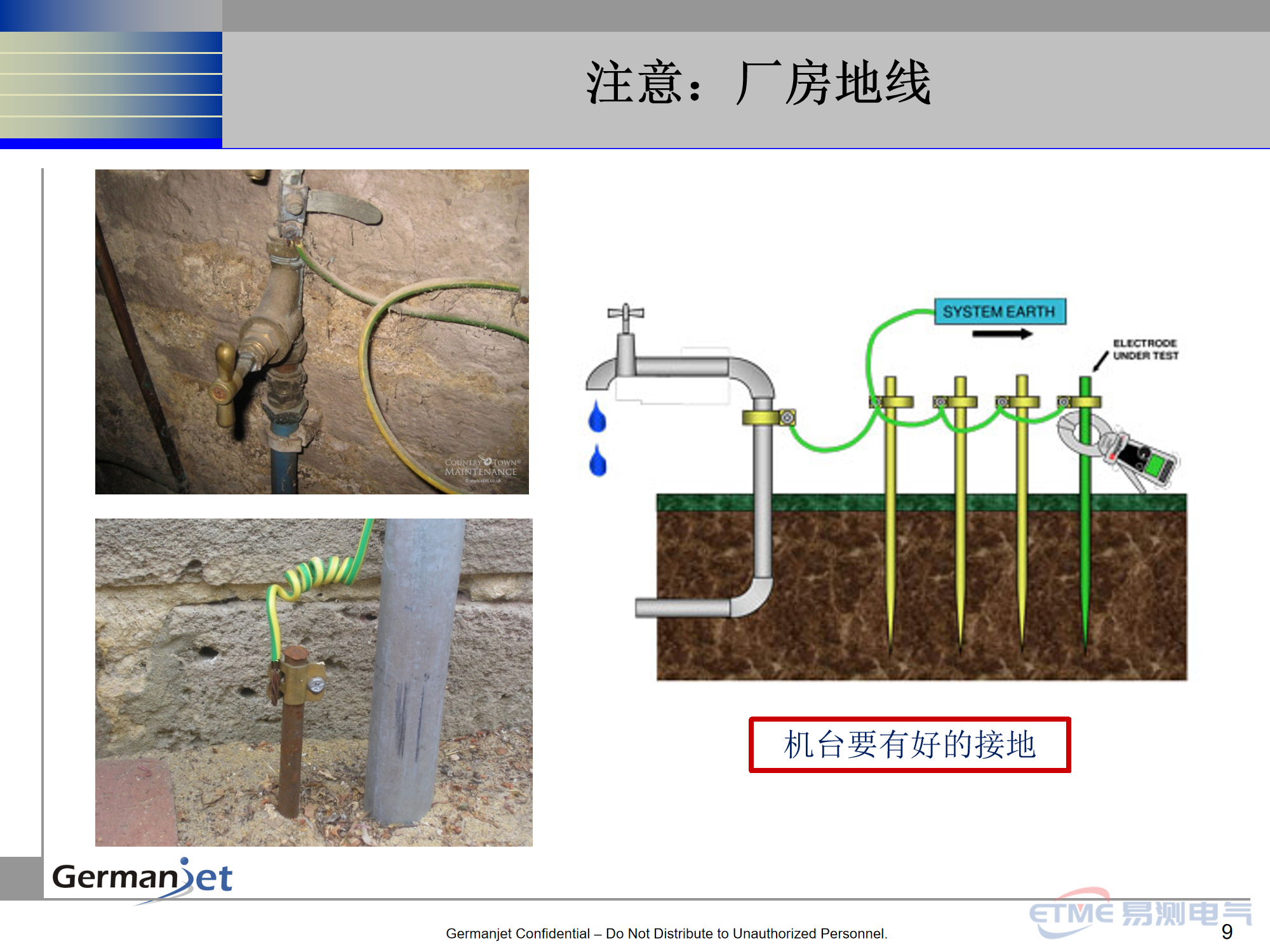

注意:厂房地线

机台要有好的接地

模拟输出电子尺安装注意事项 第9页:注意:厂房地线

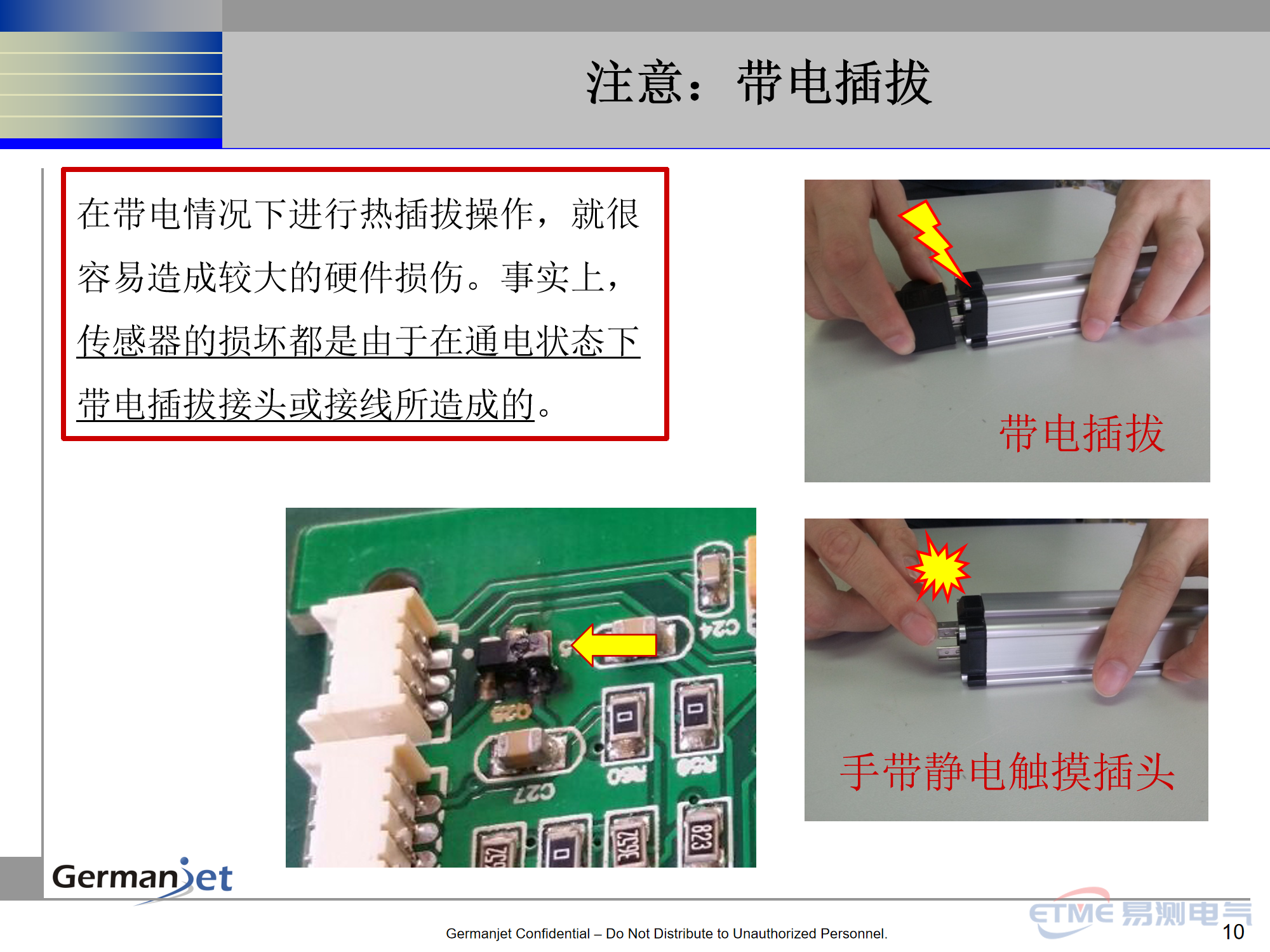

注意:带电插拔

在带电情况下进行热插拔操作,就很容易造成较大的硬件损伤。事实上,传感器的损坏都是由于在通电状态下带电插拔接头或接线所造成的。

带电插拔

手带静电触摸插头

模拟输出电子尺安装注意事项 第10页:注意:带电插拔

注意:高压电线和控制信号线混合安放

高压电线和控制信号线混合安放在同一线槽,也是产生干扰的原因。

模拟输出电子尺安装注意事项 第11页:注意:高压电线和控制信号线混合安放

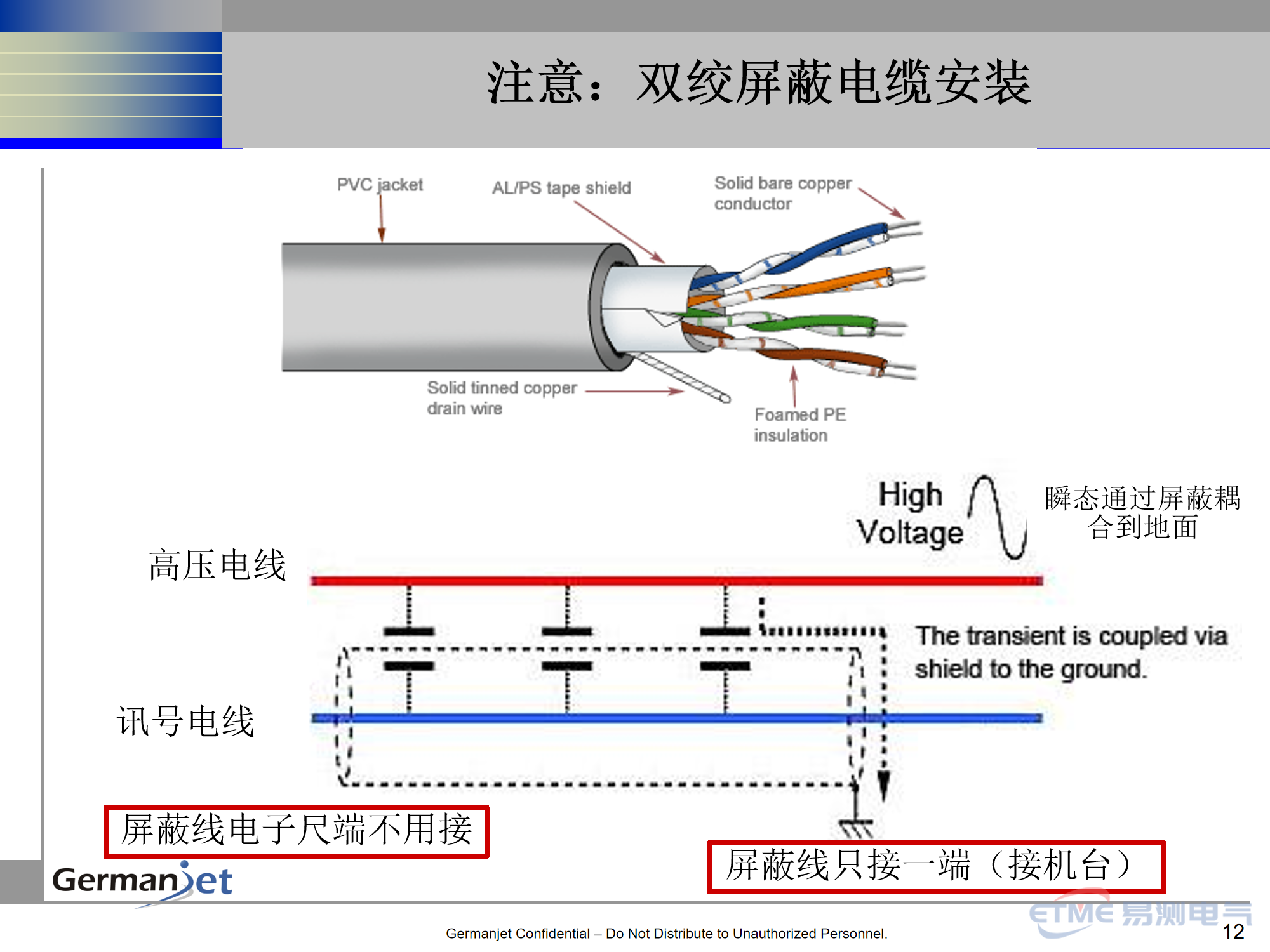

注意:双绞屏蔽电缆安装

屏蔽线只接一端(接机台)

屏蔽线电子尺端不用接

模拟输出电子尺安装注意事项 第12页:注意:双绞屏蔽电缆安装

安装要点总结

综上所述,模拟输出电子尺的稳定运行离不开规范的安装:供电上应避免与高耗能元件共用电源,必要时为电子尺与传感器分别独立供电,以防瞬间感应电动势(EMF)打穿保护电路;接地方面机台须良好接地,且 DC 0V 不要随意搭接机台地线(AC Gnd);接线时应使用双绞屏蔽电缆,并将屏蔽层单端接地、远离高压电线槽,避免信号受干扰;插头务必装好防水垫片以达到 IP65/IP67 防护等级;严禁带电插拔与带静电触碰接头,以防硬件损伤。遵循以上要点,可最大限度避免温漂、干扰与损坏,保障位移测量长期稳定可靠。
