LVDT直线位移传感器工作原理与安装要点详解

LVDT直线位移传感器，说白了就是一个差动变压器：一根可动的铁芯位置一变，两个次级线圈的感应电压就差出来，这个差值跟位移基本成线性。它最大的好处是铁芯和线圈不接触，没有磨损、分辨率高，试验机、测微、精密对刀这类要测得很细的场合用得最多。下面把原理、参数、安装和现场坑点一次讲清。

LVDT直线位移传感器原理：铁芯一动，电压差就变

LVDT里面是三组线圈：中间一个初级线圈通稳定的交流激励，两头各一个次级线圈，反接串联。中间一根铁芯能随着被测件前后移动。

铁芯在正中间时，两次级感应出来的电压大小相等、方向相反，互相抵消，输出接近零。铁芯往哪边偏，哪边的次级耦合强，感应电压就大，输出电压差跟着出来，而且这个差值和铁芯位移量基本成线性关系。它靠的是磁场耦合，不是滑动接触，所以没有摩擦、没有磨损。

这套原理带来的几个实打实的好处

非接触、寿命长。铁芯在线圈骨架里滑，跟线圈不碰，没有电刷、没有碳膜，也没有触点烧蚀，长期精度不会像电位器那样越用越差。

分辨率高。理论上分辨率取决于后级调理电路的噪声，不是靠刻线决定，所以很小的位移也能分出来，适合试验机、测微这类细活。

线性好、重复性好。量程内误差分布比较均匀，同一个位置来回走，读数回得去，回程误差小。

耐恶劣环境。线圈整体灌封之后能防油防水、抗一定震动，铁芯和线圈之间是磁耦合，中间隔着管壁也能测，油缸、水下的位置检测都能用。

关键参数怎么看，别只盯量程

选之前先把下面几个指标过一遍，光看量程是最容易踩坑的。

表里的数字是这类产品的一般区间，具体型号差异不小，选型时以厂家样本为准，别拿一家的参数去套另一家。

LVDT直线位移传感器怎么选：四种形态对号入座

市面上说得多的型号名不一样，但按结构分就这几类，先分清要哪一种，再去对量程。

拿不准选哪种，先把三个问题答了：被测件能不能顶得住测头的压力、安装空间够不够放线圈管、后级接口是三线制还是两线制。这三个答完，选型基本就收敛了。

LVDT直线位移传感器安装要点：对中、激励、屏蔽

对中是第一位的。铁芯必须和线圈管同轴，装的时候不能别着劲。有侧向力，铁芯就会蹭导向管，输出跟着变差，导向面也磨得快。现场做法是先用百分表打一圈，确认径向间隙均匀，再用柔性连接或自调心的方式把被测件接上，别拿刚性件硬拉。

激励要稳。初级的激励电压和频率一不稳，输出就跟着漂。现场电源质量差的，用稳压电源，或者直接选带内置振荡器的直流型、加信号调理模块，比在电源上想办法省事。

屏蔽别省。LVDT输出的是小信号，信号线要用屏蔽线，屏蔽层单端接地，走线远离动力线和变频器输出线，能分开桥架就分开走。

现场三个典型现象，怎么判断怎么处理

现象一：读数一整天慢慢往上漂，早上和下午差一截。这种先别怀疑传感器坏了。多数是初级激励不稳，或者电源随车间负载在变。

处理办法是拿万用表量一下激励电压，看它是不是在动；如果在动，把激励换成稳压源，或者直接上带内置振荡器的直流型LVDT。我们碰过一次，折腾了半天传感器，最后发现是同一路开关电源上还挂了两个电磁阀，阀一动作激励就抖。

现象二：小位移来回测，重复性总差那么一点，回零也回不干净。量程小的时候，对中误差的影响会被放大。铁芯和线圈管不同轴，铁芯一移动就带侧向力，蹭着管壁走，回程自然对不上。

处理办法是把百分表重新打一遍同轴，调整安装座，再确认被测件的运动轨迹和铁芯轴线是一条线。必要时把刚性连接换成柔性连接，让它自己找正。

现象三：数值整体偏大，而且越偏越多。如果是回弹式测头，先看测头是不是顶歪了。顶歪测的是斜面，位移越大偏差越大。把测头方向摆正、顶压力调到合适，一般就能回正。

维护与寿命：LVDT 基本不用怎么伺候

LVDT没有电刷和碳膜这些会磨的件，正常情况下寿命只跟线圈绝缘和装配应力有关，用上很多年不出问题的很常见。日常要做的就三件事：

• 定期看一眼铁芯和线圈管之间的间隙里有没有铁屑、油泥，尤其是机床、压机旁边的，脏东西进去会卡铁芯。
• 检查信号线的屏蔽层有没有被拖链或者振动磨破，屏蔽一断，抗干扰就没了，读数马上开始跳。
• 回弹式的测头看弹簧和导向有没有卡滞，测头不能正常伸缩的，先清再修。

真要拆装传感器，装回去之后一定要重新标定一次零点和满量程。位移传感器换过一次位置，原来的标定值就不作数了。

常见问题

问：LVDT直线位移传感器里，铁芯在正中时输出为什么接近零？
答：它里面有三组线圈，中间初级通稳定交流激励，两头次级反接串联。铁芯在正中时两次级感应电压互相抵消，输出接近零；铁芯往哪边偏，哪边感应强，输出差值和位移基本成线性关系。

问：LVDT 输出老是漂，先怀疑供电还是安装？
答：两个都得查。初级激励的电压和频率要稳，电源一漂输出就跟着漂，现场电源差的要用稳压电源，或者选带调理电路的直流型；安装上铁芯必须和线圈管同轴，硬别着装、带侧向力，输出马上变差，还会磨导向面。

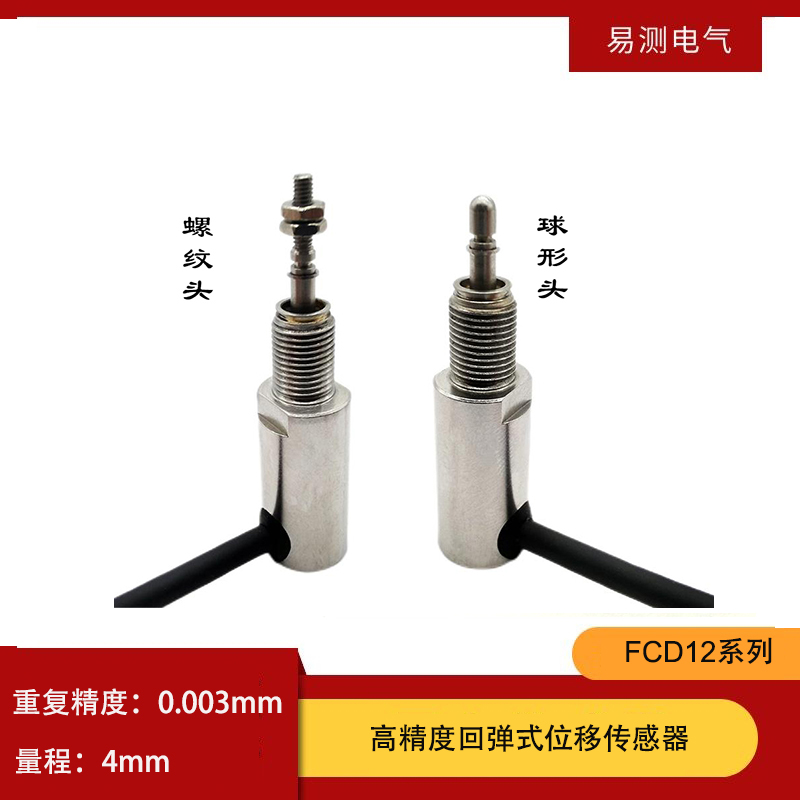

问：FCD12 这类回弹式 LVDT，测头怎么顶才测得准？
答：测头顶端的钢球或者螺纹头要垂直顶在被测面上，一歪测的就是斜边，量出来的数自然不对。顶压力也别走极端，压狠了会把工件顶变形，压轻了接触又不稳；微小量程装完拿标准块多点校一遍再用。

问：LVDT 和导电塑料电子尺，该怎么取舍？
答：看对寿命和精度的要求。LVDT非接触、分辨率高、没有磨损件，适合精密测量和长期高频动作；导电塑料电子尺结构简单、输出是电阻分压，短行程、成本敏感的场合够用，但电刷会磨损，长期重复性不如LVDT。两边都怕强干扰，屏蔽和接地都得做好。

问：交流型和直流型 LVDT，接线差在哪？
答：交流型只出毫伏级交流信号，必须配振荡器和解调电路才能进 PLC，多一个模块；直流型把振荡、解调都做进了变送器里，直接给 0~10V 或 4~20mA，接线就是三线或两线制，现场更省事。选哪种，看现场有没有现成的调理电路。
