CANopen位移传感器单磁块同步通讯-报文时序与调试

CANopen位移传感器单磁块同步通讯，解决的是“数据什么时候采”这个时间问题，不是精度问题。异步模式下传感器按自己的内部节奏往外发，控制器拿到的那一帧不一定落在控制周期的整点上；要让这根轴和系统里别的轴踩同一个节拍，就得让主站发一条SYNC，传感器在收到SYNC的那一刻同步采样并回传。

同步和异步，差的到底是什么

异步模式下，传感器按自己的事件计时器往外推PDO，什么时候推由它自己定。通信上没问题，可你把它和同一根总线上其它轴的位置数据放在一张时间表里，就会发现它们的时间戳是错开的。做单轴的位置显示无所谓，做多轴联动、插补、同步压装，这点错位就要命。

同步模式换了规矩：谁采样由主站说了算。主站每发一次SYNC，传感器就地采一次位置，并推一帧PDO出来。所有挂在这条总线上支持同步的节点，都在同一个SYNC节拍上采，时间就对齐了。

CANopen位移传感器单磁块同步通讯的报文时序

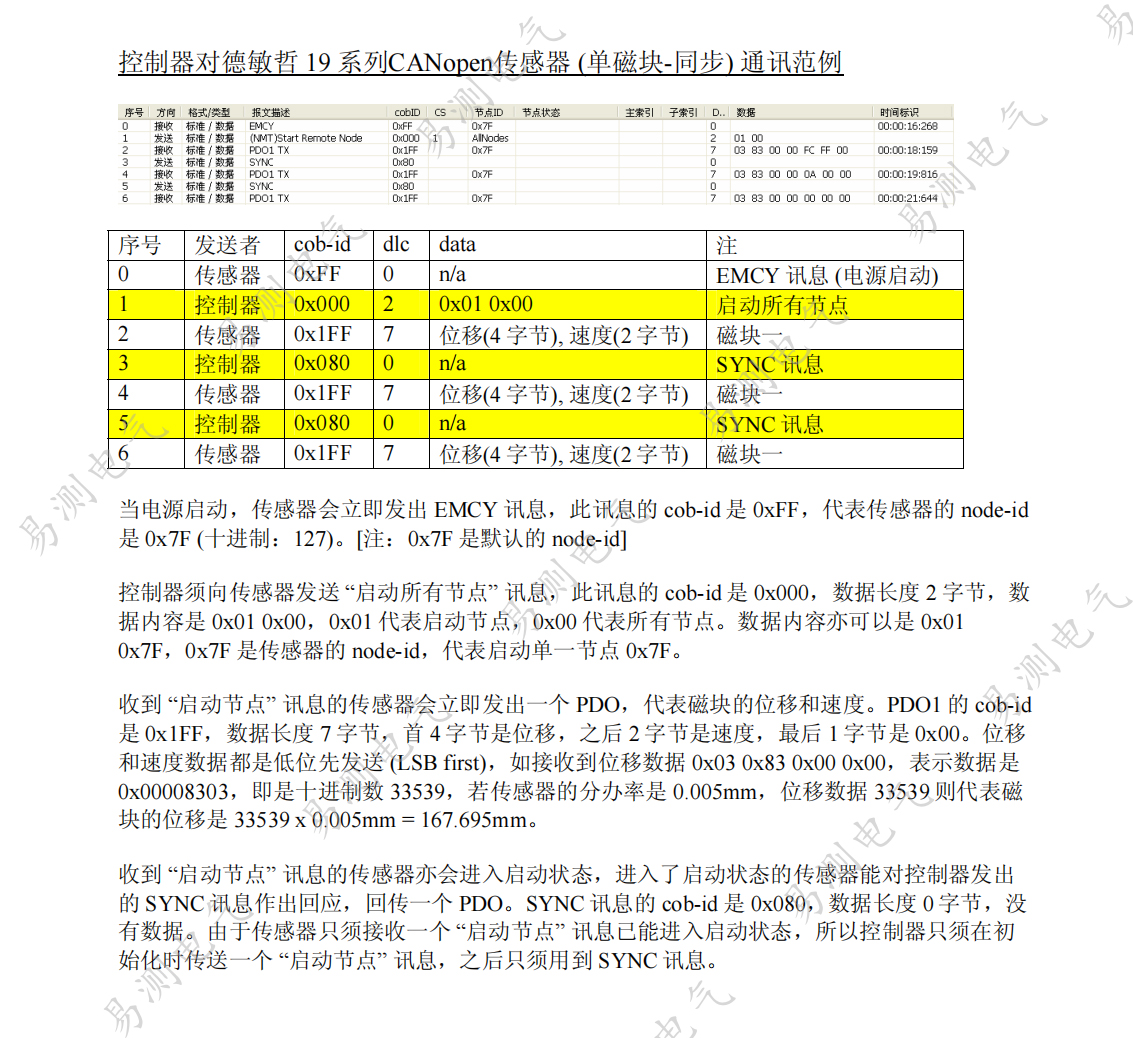

默认node-id是0x7F。上电时传感器先发一帧EMCY，cob-id是0xFF。控制器发启动帧，cob-id 0x000、dlc 2、数据0x01 0x00，把节点带上线。进入运行状态后，传感器就能响应SYNC了。

SYNC的cob-id是0x080、数据长度0，主站每发一次，传感器回一帧PDO。回传的PDO cob-id是0x1FF、7个字节，周期跟主站对齐。

PDO 那 7 个字节怎么读

PDO固定7字节：前4字节是位移，低位先发；接着2字节是速度；最后1字节是0x00。这个顺序和手册上的对一遍就能确认，别自己猜字节序，猜错了位置值会差出十万八千里。

举个对数的例子。抓到的位移字节是0x03、0x83、0x00、0x00，低位在前拼起来就是0x00008303，换成十进制是33539。该型号分辨率按0.005mm算，33539×0.005mm＝167.695mm。调试时先手算一遍，再拿它核对抓到的帧，对不上就是拼字节或者分辨率填错了。

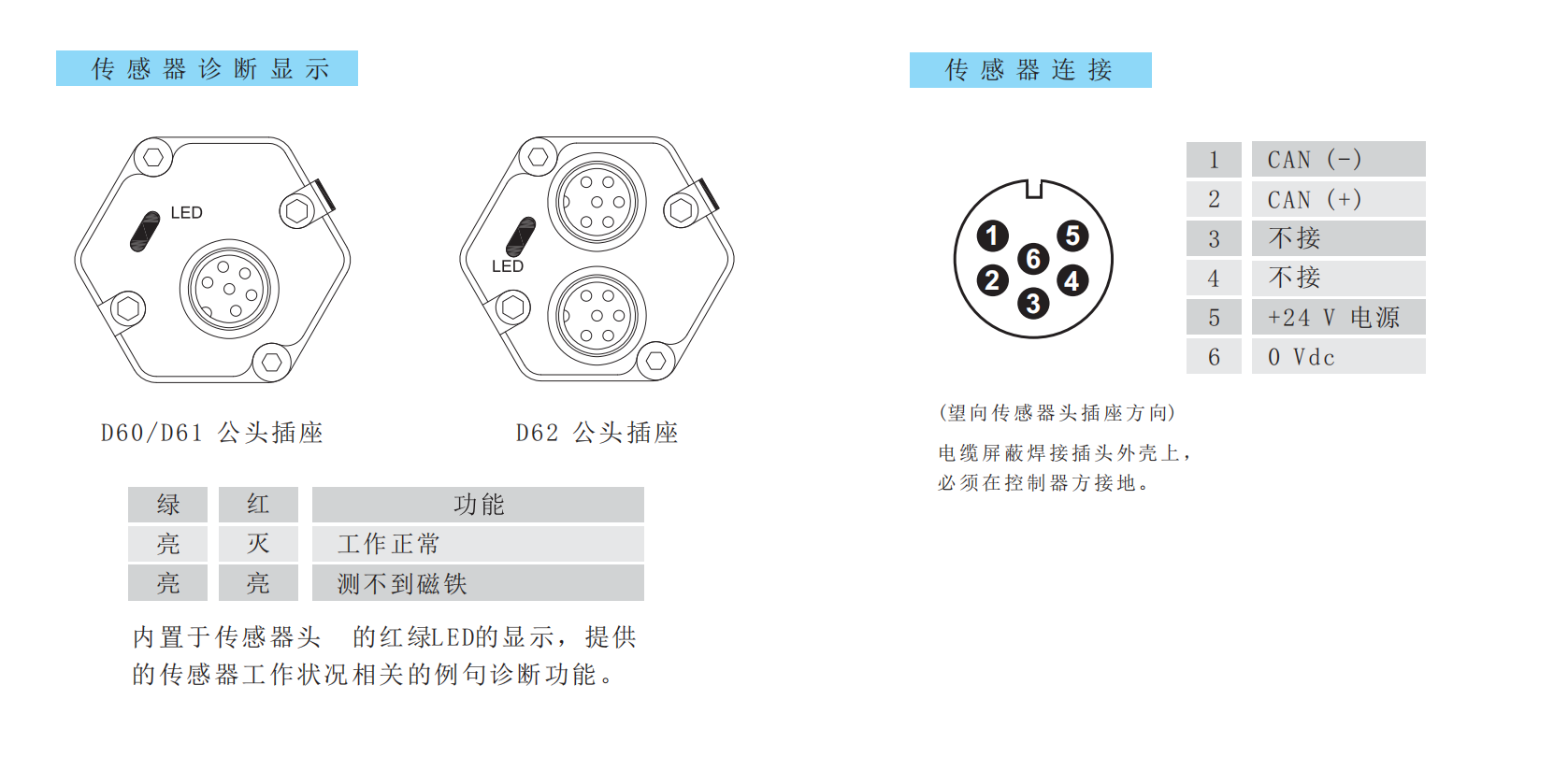

调试判据：三看一算

同步这块儿排障，按这四条走基本能定位到根上。

• 看对应：一帧SYNC对一帧PDO，多发少发都不正常。SYNC发了PDO不来，先查对象字典里PDO的传输类型是不是配成了同步。
• 看周期：PDO的时间间隔要跟SYNC周期吻合，忽长忽短说明总线在重传或者负载太高。

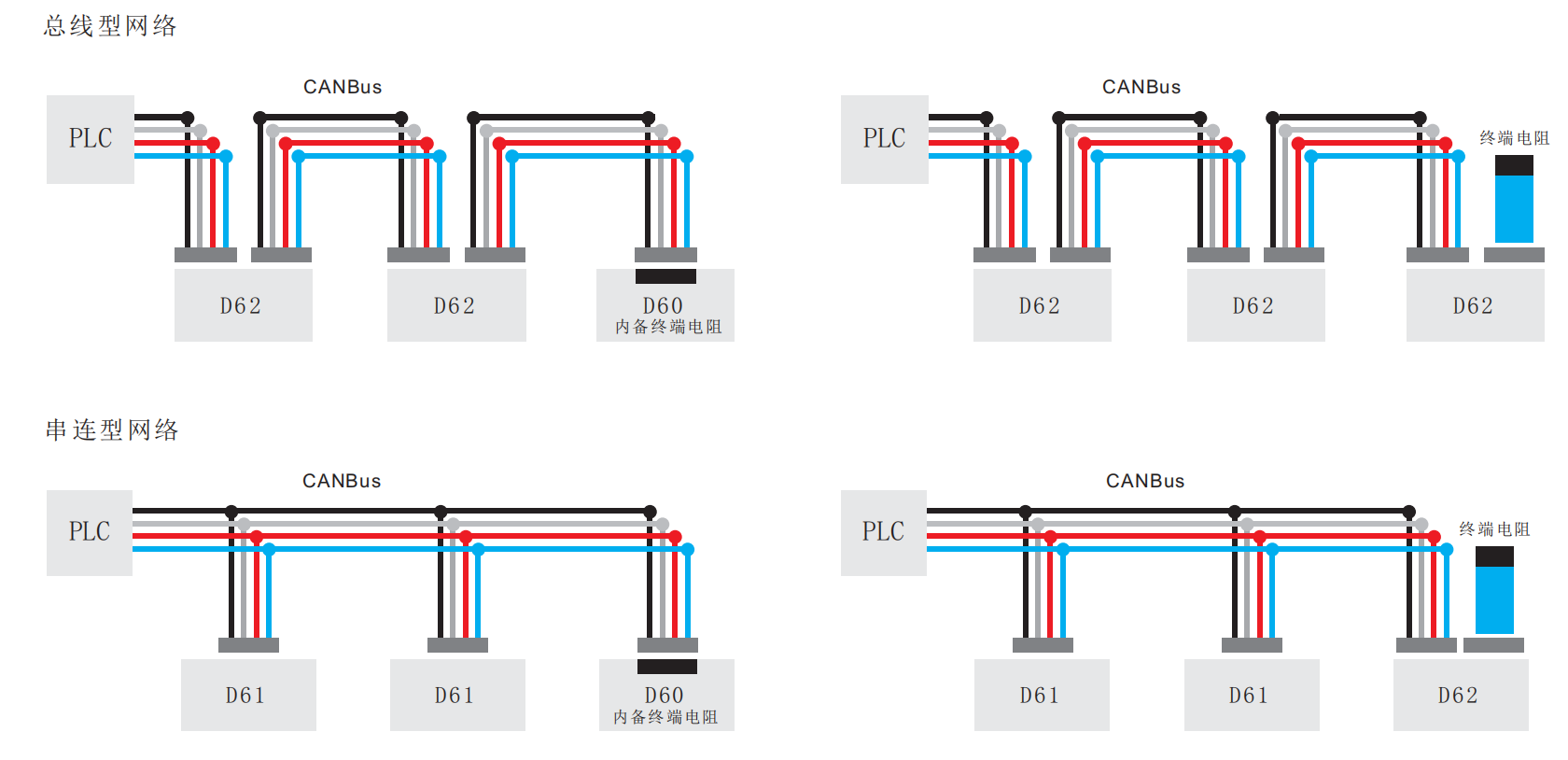

• 看丢帧：连续抓几分钟，序号要连得上。丢帧多半是负载或终端电阻的问题。
• 算一遍：按上面33539对167.695mm的办法手算一帧，核对数值和分辨率。

还有一种情况见得不少：报文全对，数值也对，就是控制上总差那么一点点。回头一查，SYNC是从另一路IO发出去的，比控制周期晚了小半个节拍。这种就把SYNC放到同一个控制任务里发，别用两套节拍。

常见问题

问：单磁块 CANopen 位移传感器，为什么还要分同步和异步？
答：异步是传感器照自己的内部节奏往外发，控制器拿到数据的那一刻不一定落在控制周期整点上。这根轴要和系统里别的轴按同一节拍对齐，就得让主站发0x080这条SYNC报文，把采样点钉在控制节拍上。

问：主站每发一次 SYNC，传感器回什么？
答：回一帧PDO。SYNC的cob-id是0x080、数据长度0；传感器回的PDO cob-id是0x1FF、7字节，前4字节位移低位先发、后2字节速度、末字节0x00，周期要和主站一致，不能丢帧。

问：报文里 33539、分辨率 0.005mm，位移是多少？
答：是167.695mm。算法是4个位移字节03、83、00、00按低位在前拼成0x00008303，换成十进制33539，再乘0.005mm分辨率。调试时先手算一遍，拿它核对抓到的帧，对不上就是拼字节或分辨率填错。

问：同步模式下主站在喊、传感器不应，问题出在哪？
答：多半是对象字典里SYNC周期和PDO传输类型没配对。先拿CAN分析仪抓一段报文看：每次SYNC发出去，是不是都稳稳回一个PDO、周期跟主站对得上、中间不丢帧，确认没问题再把控制逻辑挂上去，总线负载也要留余量。

问：SYNC 的周期定多少合适？
答：跟着控制周期走，跟得越紧实时性越好，但总线负载也越高。常见做法是取控制周期的整数倍，留出一定的总线余量。周期定得比机械动作的实际变化还快，只是白占带宽，没有额外收益。
