精密移动系统直线位移传感器实现工作台自动对位闭环

精密移动系统直线位移传感器要解决的，就是老机床工作台「走到哪了」这件事——以前没人知道，现在位置实时可读。控制器把实际值和设定值一比，差多少就走多少，走到位才发信号开加工。钻孔机、电火花机这类靠手轮摇台面的老设备，加一套闭环就能自己走到位，人不用一直盯着摇轮，精度反而更稳。

精密移动系统直线位移传感器的工作台对位闭环怎么走

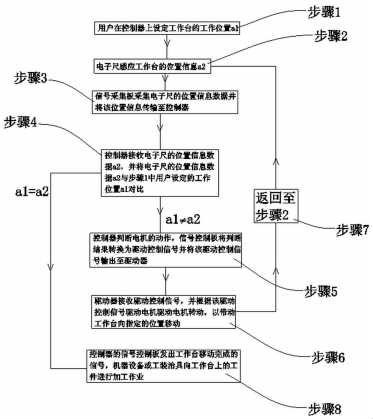

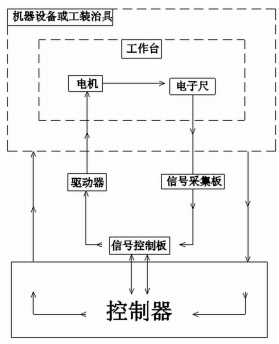

这套闭环里，传感器的任务只有一个：把工作台此刻的真实位置报出来。信号先过采集板，转成控制器能读的数字量；控制器再拿它跟操作工输入的目标位置比，不一样就由信号控制板输出驱动信号给驱动器，驱动器带电机转，电机拖着工作台朝目标位置走。

走的过程中传感器不停报位置、控制器不停比，这就是闭环的含义。差得多快走，差得少慢走，直到实际位置等于设定位置，控制器发出「到位」信号，机床才开始下刀或者放电。整个过程不用人守着摇轮，一个人看两三台没问题。

闭环里每个环节管什么，坏了是什么表现

麻烦的不是某个件彻底坏掉，而是它半死不活——信号看着有，读数一直在飘。下表按环节拆开列一遍，排查时对着看，比凭感觉换件快得多。

老机床改造前先确认三件事

动工之前把这三个问题问清楚，能省掉后面大半返工：

• 行程与量程：工作台实际要走的距离现场量一次，别照着图纸估。传感器量程要盖住全行程，两端各留余量，别让它在极限位置常驻工作。
• 安装位置：能不能装在工作台上，或者装在床身不动的一侧，会不会被切削液直冲、被铁屑堆住。装的位置决定后面好不好维护。
• 驱动方式：原机是手轮丝杠，还是已经有伺服或步进。手轮机改造要另外加电机和驱动器，投入和工期差好几倍，这一点必须先定下来。

还有一条容易被漏掉：机械回差。丝杠和导轨本身有间隙，传感器测的是台面位置，指令下去台面不会立刻动，中间有个滞后。间隙大的老机，闭环增益不能调太高，否则台面在到位点附近来回摆，看着像传感器不准，其实是机械回差在作怪。

丝杠回差和减速曲线，是定位抖的两个根子

回差怎么量：正向往目标走，记下读数；反向往同一个点走，再记一次，两个数的差就是回差。这个值填进控制器的补偿参数，或者干脆把定位方式改成单向逼近——不管目标在哪，都从同一个方向靠过去，回差被固定在一个方向上，误差就抵消了。

减速停位也得调。别让电机满速硬冲目标，一般提前几毫米切到低速段，最后几丝靠低速爬到位。减速点设得太晚，冲过头再退回来，效率低还伤丝杠；设得太早，走一半就慢下来，节拍拖长。

装完怎么调：标定、减速点、增益三步

装完之后按这个顺序走，别跳步：

1. 标定零点和满量程：先把工作台开到机械零点，把当时的传感器读数记成零点；再走到行程另一端，核对读数与设定行程是否对得上，差得多就查量程换算比例。
2. 定减速点：从目标位置往前倒推，由大到小试减速距离，找到既不冲过头、节拍又能接受的那个值，写进控制器。
3. 整定增益：先往小调，台面能稳稳走到位不摆；再一点点加，加到刚好不振荡，然后退回来一点留余量。

调完把这三组参数记在设备旁边。以后拆装传感器、换电机，直接照着恢复，不用从头摸一遍。

日常维护与故障判断

维护重点在传感器和传动两处。传感器要防切削液和铁屑，装在工作台下面的话加一块挡板，别让铁屑直冲到拉杆或拉线上；接线端子定期紧一次，机床振动大，端子一松读数就跳。丝杠和导轨按机床原来的润滑周期保养，回差一旦变大，先调导轨再谈补偿。

读数整体偏移、重复性还好的，多半是零点动了，重新标定一次就行。读数无规律跳变的，先查屏蔽和接地，再看附近有没有变频器、伺服驱动器这类干扰源；动力线和信号线分开走，屏蔽层单点接地，这两条做到了，大半跳变都能压下去。

常见问题

问：老钻孔机工作台想改自动对位，精密移动系统直线位移传感器装在哪？
答：装在工作台本体上，或者装在床身不动的那一侧，测的都是同一段相对位移。台面走，传感器的活动部分跟着动，位置信号进采集板再进控制器。装哪边看现场空间，原则是别让切削液和铁屑直冲。

问：单轴和两轴工作台，各要装几支传感器？
答：跟着轴数配，单轴一支，两轴两支，一支管一个方向的独立位置。两轴的别图省事只装一支，斜着走的时候两个方向都要闭环，缺一路就永远对不准。

问：到位信号是传感器发的还是控制器发的？
答：控制器发的。传感器只负责报位置，控制器比较之后判断到位，再给机床发开始加工的信号。所以传感器零点要是偏了，控制器一样会发「到位」，只是停在了错的位，这一步必须标定。

问：改造以后重复定位精度大概能做到多少？
答：跟传感器分辨率和机械状况都有关系，做到零点零几毫米到零点一毫米之间是常见的区间，导轨间隙大、丝杠磨损重的老机取上限，具体以厂家样本和现场实测为准。机械不修，光换传感器提不上去。

问：传感器会不会被切削液泡坏？
答：看防护等级和安装位置。装在工作台下面、正对冷却液冲刷的位置容易出问题，加挡板、把出线方向朝下、让线缆留个滴水弯，都能明显延长寿命。能扛到什么程度，以选型时给出的防护等级参数为准。
