压力检验仪传感器的故障处理-回路检测判断与更换流程解析

压力检验仪传感器一旦确认本体损坏，现场基本修不了，只能整体换件；但换之前一定先把回路量一遍，先分清是传感器坏了，还是供电、接线、显示端的问题。下面按断电泄压、两步回路检测、判据判断、更换核对、日常维护的顺序讲一遍，照着走能少换掉一半的冤枉件。

压力检验仪传感器动手前：先断电、先泄压

这一步是纪律，不是流程。压力检验仪大多接在有压力的管路上，传感器组件拆下来之前必须先断电源，再确认系统里没有残余压力。很多现场返工不是技术问题，是没泄压就拔插座，介质一冲出来，人和仪表一起遭殃。

• 拆前记下当前零点和满量程读数，换件之后好对照。
• 把传感器组件引出线的插座从插头上拔下来，先看清卡扣方向再退，别硬拽——拽断的线头再接回去很麻烦。
• 防爆区域按规定作业，工具用本安型的；进区前确认该区域的防爆型式标志（例如 Ex ia IIC T6 Ga 对应的本安型适用区域），并遵守现场动火动电要求。

两步回路检测：阻值和绝缘怎么量

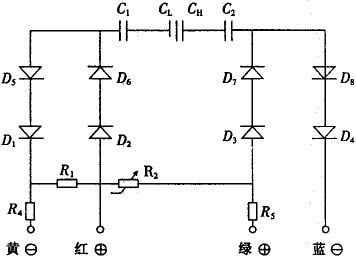

压力检验仪传感器的引出线一般是四根——红、黄、绿、蓝，内部接成两个二极管回路：红线与黄线是一组串联回路，绿线与蓝线是另一组。用普通数字万用表就能量，不需要专用设备。

1. 万用表打到二极管挡或电阻挡，正极（红表笔）接红线、负极（黑表笔）接黄线，读这个串联回路的阻值之和；再把两支表笔对调一次，看反向偏置。二极管有方向性，正反向读数有明显差异属于正常现象。
2. 用同样的方法量绿线和蓝线那一组，记下阻值之和。
3. 两个回路的阻值之和应该接近或相等。差得太多，说明内部桥路有问题，不是断线就是开路。
4. 再测外壳与这四根线之间的电阻——也就是电容极板和接外壳的传感膜片之间的绝缘，正常要大于 10 兆欧。

判据怎么看：什么情况算本体坏了

把上面四步的量测结果对着下面这张表看，基本就能定性。表里三行是必查项，缺一行都可能把好件判成坏件。

两回路阻值差太多，多数是内部桥路断开或者膜片已经变形；对外壳绝缘明显低于 10 兆欧，基本可以判膜片受损或者传感腔进了水。这两类都不是调一调、拧一拧能好的毛病。

更换流程：四项核对，缺一项都可能白装

判准是本体坏了，就可以安排换件。换之前有四样东西必须对清楚，少对一样都可能装上去白干活。

• 量程：新件量程必须与原设计一致。量程不对，校验数据直接失真，等于白校验。
• 输出类型：4-20mA、0-10V、RS485 这些不能混，输出形式对不上，显示端和采集系统根本读不懂。
• 安装螺纹与密封：螺纹规格、密封垫形式对号入座，拧的时候按对角顺序分次上劲，别一边用力拧到底。
• 过载防护：确认系统的最大压力和水锤冲击在许可范围内，必要时加缓冲或者阻尼，不然新件照样短命。

操作顺序还是那句：先断电、再泄压，然后才拆装。装好通电以后，把零点和满量程重新标定一遍——换过件不标定，前面量得再准也白搭。标定的做法是分别接上零点压力和接近满量程的已知压力，看显示值偏差，超过该表的允许误差就再核一遍安装和量程设置。

为什么传感腔进水只能整体换

传感腔进水或者膜片受损以后，麻烦不只是「当前读数不准」。潮气进去会持续腐蚀内部结构，膜片的弹性特性也已经变了，哪怕临时把水擦干、读数暂时恢复，后面还是会接着漂。

这类损伤没法靠现场调整或者重新标定修回来，所以结论很明确：整体更换组件。别想着拆开修，压力腔一开，密封和标定一起报废，而且拆装过程本身有安全风险。

日常怎么放、怎么校准，少出故障

预防永远比修划算。压力检验仪属于计量器具，存放和使用环境的要求比普通仪表高：放在干燥、温度稳定的地方，避免结露；少搬动，避免跌落和碰撞。

按周期送计量机构校准，保证量值准确、结果可追溯。周期多长看使用频次和精度要求定，用得频繁、要求高的就短一点。现场也能做简单核对：接上一个已知压力，看显示偏差有没有突然变大——慢慢变大属于正常漂移，突然跳一大截，多半是本体出问题了。

常见问题

问：拆之前怎么用万用表判断膜片坏没坏？
答：先断电、确认没有残余压力，再拔下插座。量外壳跟四根线之间的绝缘电阻，正常要大于 10 兆欧；明显低于这个值，多半隔离膜片已经受损，或者传感腔里进水了。

问：红黄、绿蓝两组引线，万用表怎么量才算正常？
答：红表笔接红线、黑表笔接黄线，量这组串联回路的阻值之和；再把表笔对调一次看反向。然后换到绿线和蓝线那组同样量一遍。两个阻值之和应该接近或者相等，差得太多就说明内部桥路有问题。

问：两回路阻值超标，但对外壳绝缘正常，还能凑合用吗？
答：不建议。桥路已经异常，输出会不稳或者干脆没有信号，凑用下去只会让校验数据失真。判到这一步，直接换组件更省事，也省得反复返工。

问：换新件时量程不对会怎样？
答：量程不对，校验数据直接失真，等于白校验。换之前要对清量程和输出类型，新件装上去密封和过载防护也要做到位，装完先断电泄压再操作，防止介质外泄。

问：防爆区域能不能自己拆装？
答：要看现场的防爆要求和作业票。工具一般得用本安型的，作业前后注意静电，同时确认该区域的防爆型式标志（如 Ex ia IIC T6 Ga）对应的适用区域。拿不准就先找厂家和现场安全员确认。
