KTF滑块式碳膜直线位移传感器/电子尺
KTF滑块式电子尺行程75至2500毫米精度0.15%至0.04%FS，同类型最小尺寸适合长度受限场合。同类型最小尺寸适合长度受限场合，行程75至2500毫米，精度满足一般工业测量需求。
KTF滑块式电子尺行程75至2500毫米精度0.15%至0.04%FS，同类型最小尺寸适合长度受限场合。同类型最小尺寸适合长度受限场合，行程75至2500毫米，精度满足一般工业测量需求。

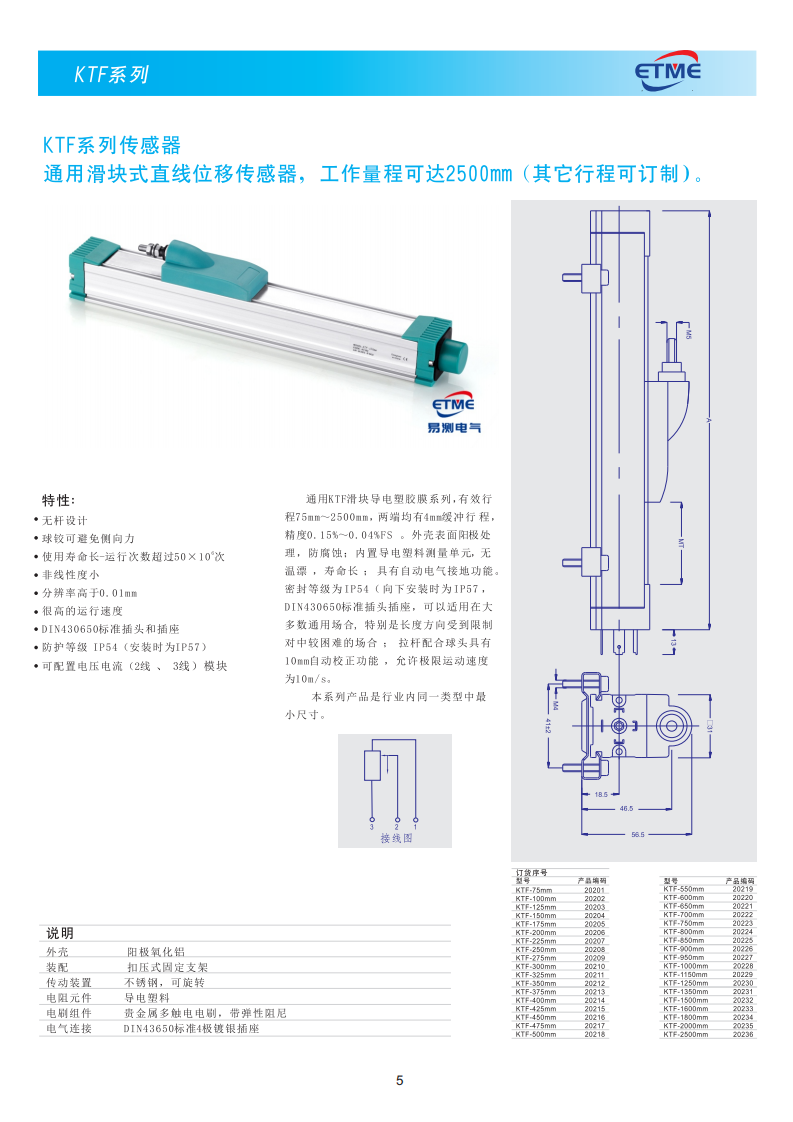

产品概述
通用 KTF 滑块式直线位移传感器，有效行程 75mm~2500mm（其它行程可订制），两端均有 4mm 缓冲行程，精度 0.15%～0.04%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能。密封等级为 IP54（向下安装时为 IP57），DIN43650 标准插头插座，可以适用在大多数通用场合，特别是长度方向受到限制、对中较困难的场合；拉杆配合球头具有 10mm 自动校正功能，允许极限运动速度为 10m/s。本系列产品是行业内同一类型中最小尺寸。
安装空间紧张的设备上，KTF滑块式碳膜直线位移传感器这种小本体更好用，长度方向也不占地方。主要特性
- 无杆设计
- 球铰可避免侧向力
- 使用寿命长，运行次数超过 50×10⁶ 次
- 非线性度小
- 分辨率高于 0.01mm
- 很高的运行速度
- DIN43650 标准插头和插座
- 防护等级 IP54（安装时为 IP57）
- 可配置电压电流（2 线、3 线）模块
订货序号
KTF-75mm（20201）、KTF-100mm（20202）、KTF-125mm（20203）、KTF-150mm（20204）、KTF-175mm（20205）、KTF-200mm（20206）、KTF-225mm（20207）、KTF-250mm（20208）、KTF-275mm（20209）、KTF-300mm（20210）、KTF-325mm（20211）、KTF-350mm（20212）、KTF-375mm（20213）、KTF-400mm（20214）、KTF-425mm（20215）、KTF-450mm（20216）、KTF-475mm（20217）、KTF-500mm（20218）、KTF-600mm（20221）、KTF-700mm（20222）、KTF-750mm（20223）、KTF-800mm（20224）、KTF-900mm（20225）、KTF-1000mm（20226）、KTF-1250mm（20230）、KTF-1500mm（20232）、KTF-1750mm（20233）、KTF-2000mm（20235）、KTF-2250mm（20237）、KTF-2500mm（20238）。

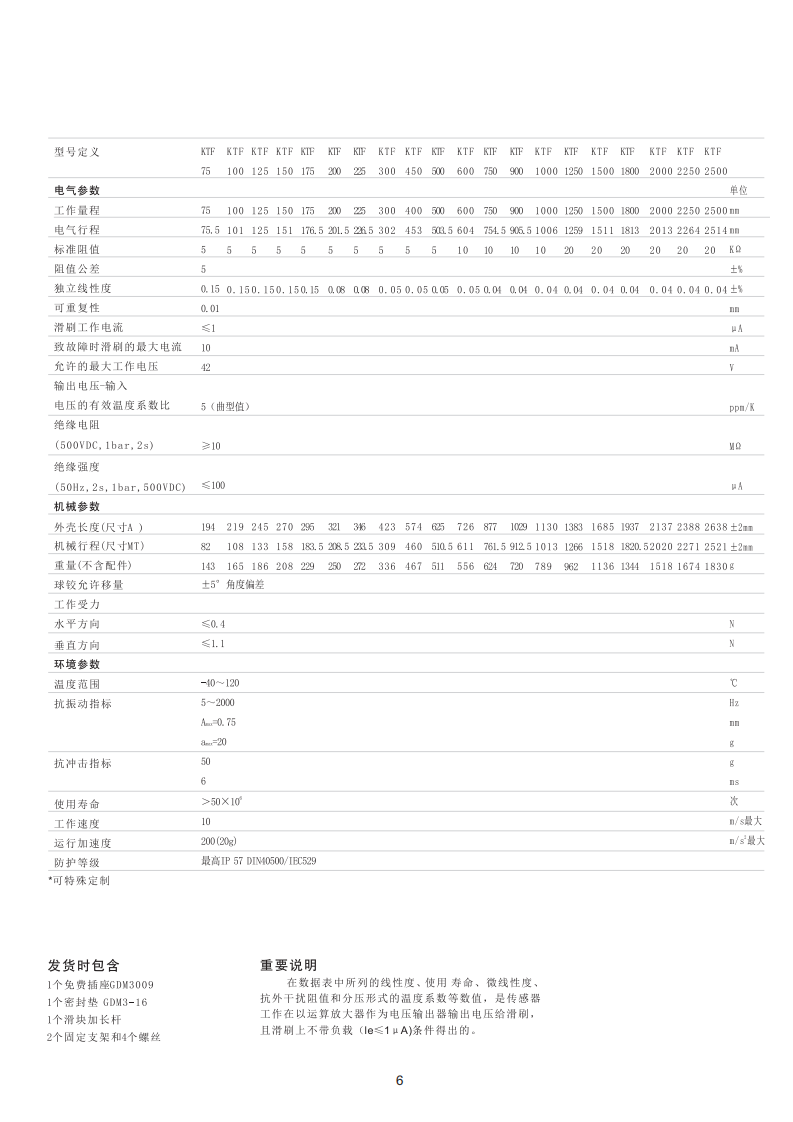

电气参数
| 参数名称 | 参数值 |
|---|---|
| 工作量程 | 75~2500mm |
| 电气行程 | 75.5~2514mm |
| 标准阻值 | 5KΩ（大行程为 10/20KΩ） |
| 阻值公差 | ±5% |
| 独立线性度 | 0.15~0.04% |
| 可重复性 | 0.01mm |
| 滑刷工作电流 | ≤1μA |
| 致故障时滑刷最大电流 | 10mA |
| 允许最大工作电压 | 42V |
| 输出电压-输入电压有效温度系数比 | 5（典型值） |
| 绝缘电阻（500VDC，1bar，2s）≥10MΩ | |
| 绝缘强度（50Hz，2s，1bar，500VDC）≤100μA |
机械与环境参数
| 参数名称 | 参数值 |
|---|---|
| 外壳长度（尺寸 | A）194~2638mm |
| 机械行程（尺寸 | MT）82~2521mm |
| 重量（不含配件）143~1830g | |
| 球铰允许移量 | ±5° 角度偏差 |
| 工作受力水平方向 | ≤0.4N、垂直方向 ≤1.1N |
| 温度范围 | -40~120℃ |
| 抗振动指标 | 5~2000Hz |
| 抗冲击指标 | 50g，6ms |
| 使用寿命 | ＞50×10⁶ 次 |
| 工作速度 | 10m/s |
| 运行加速度 | 200（20g） |
| 防护等级最高 | IP57（DIN40050/IEC529） |
结构说明与发货
外壳：阳极氧化铝；
装配：扣压式固定支架；传动装置：不锈钢，可旋转；轴承：回转滑动轴承；电阻元件：导电塑料；电刷组件：贵金属多触电电刷，带弹性阻尼；电气连接：DIN43650 标准 4 极镀银插座。发货时包含：1 个免费插座 GDM3009、1 个密封垫 GDM3-16、1 个滑块加长杆、2 个固定支架和 4 个螺丝。
无杆滑块结构的对中容差与缓冲行程
无杆结构省的就是长度方向的空间。KTF 有效行程 75~2500mm，两端各有 4mm 缓冲行程，机械行程 82~2521mm，外壳长度 194~2638mm。拉杆配合球头有 10mm 自动校正功能，球铰允许 ±5° 角度偏差，对中要求比拉杆式松。滑块运行方向要和设备运动方向平行，支架面要平。
IP54 与向下安装 IP57 的现场差别
密封等级 IP54，向下安装时为 IP57，整机防护等级最高 IP57（DIN40050/IEC529），另有自动电气接地功能。切屑、冷却液往上飞溅的工位，把传感器转成向下安装更稳妥。IP54 挡得住溅水，挡不住长期冲淋，朝上和朝下这两种装法在现场差别不小。随货含 GDM3009 插座、GDM3-16 密封垫和滑块加长杆。
KTF滑块式碳膜直线位移传感器无杆安装与防护
- KTF滑块式碳膜直线位移传感器行程 75~2500mm，订货序号从 20201 排到 20238。
- 两端各 4mm 缓冲行程、机械行程 82~2521mm，别让滑块长期撞到行程底。
- 球头 10mm 自动校正、球铰 ±5° 角度偏差，对中比拉杆式松，但支架面要平。
- 上方有切削液飞溅就改向下安装，此时密封等级由 IP54 变为 IP57。
- 随货含 GDM3009 插座、GDM3-16 密封垫、滑块加长杆、2 个固定支架和 4 个螺丝。
相关产品与资料
KTF滑块式碳膜直线位移传感器适合长度方向受限、对中困难的设备，把行程和安装朝向报过来核对一下。易测电气位移传感器工程师欢迎您的咨询。
常见问题
工作量程 75~2500mm，电气行程 75.5~2514mm，两端各有 4mm 缓冲行程。无杆设计是为了避开拉杆式在长行程下的下垂问题，本体长度方向更省地方。
它是同类型里尺寸最小的，特别适合长度方向受限、对中比较困难的场合。
拉杆配合球头有 10mm 自动校正功能，球铰允许 ±5° 角度偏差，所以现场对中不用很精确，运动有轻微摆动也能用。
滑块与测杆之间留有间隙，粉尘环境要注意防护，必要时加防尘罩。
密封等级 IP54；向下安装时可达到 IP57。这个差别来自安装姿态对积水的影响，出线口和滑块腔体的朝向很关键。
所以现场尽量向下或侧向安装，出线口朝下做滴水弯，粉尘油污环境下防护会更好。
精度 0.15%~0.04%FS，可重复性 0.01mm，分辨率高于 0.01mm，允许极限运动速度 10m/s。外壳阳极处理、防腐蚀，内置导电塑料测量单元，具有自动电气接地功能。
配 DIN43650 标准插头插座，可配电压电流（2 线、3 线）模块输出。
