位移传感器电阻片平滑性分析
发布日期：2019-06-17 点击次数：165
位移传感器丝网印刷出来的电阻片(厚膜电阻)其平滑性较用压合方式做出的导电塑料电阻片差.参考如下的图片我们可以看出用压合工艺生产出来的导电塑料直线位移传感器其电阻膜表面光滑,但是用丝网印刷出来的位移传感器其电阻膜表面有细小的颗粒状,这是因为压合工艺的导电塑料(DAP)是一种热固性树脂,碳跟石墨经过一定温度的压合后产生融合所以其表面是光滑的,但用丝网印刷出来的电阻膜其碳跟石墨是用IR炉固化的所以有时表面有些微的颗粒无法流平,所以整体性的光滑度并不是很好,但是我们可以用打磨电阻膜的方式让丝网印刷出来的电阻膜其表面的颗粒或是因为IR炉固化时在电阻膜表面所形成的氧化层因为打磨而去除,可以让电阻膜表面更光滑平整也能改善动噪音,如下图片所示

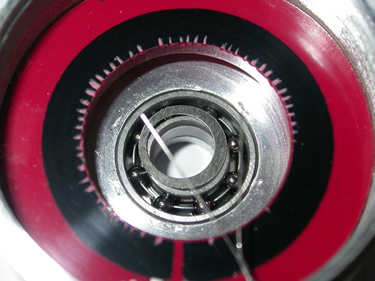

导电塑料电阻尺电阻片:

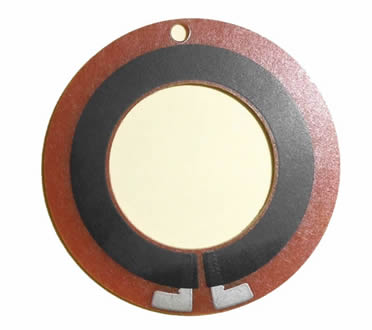

丝网印刷电位计电阻片:
丝网印刷电位计电阻片打磨后对比图片:

|
印刷电位计电阻片打磨前 印刷电位计电阻片打磨后 印刷电位计电阻片打磨前后对比
