位移传感器或是角度传感器的电刷(摺动子)我们以下列的产品当范例说明其组成及制作生产工艺,由下列电刷(摺动子)的图片我们可以看出组成分为两个部分,金黄色的部分其材质为铍铜,丝状的刷子部份材质是贵金属,我们将两种材料焊接成为一个完整的电刷(摺动子),当中的铍铜起到的作用是做为一个有弹力簧片,让连接的丝状贵金属可以跟电阻膜完全的接触不会接触不良或是无接触,所以我们选择使用铍铜的材质,而铍铜在未热处理前非常容易冲压成型,而热处理后就会有相当好的弹力,可以让丝状电刷紧密的接触厚膜电阻(电阻片),而丝状的贵金属电刷因为其耐磨性及导电性能相当好且为线状,经由併排成一列后就可以做为多指电刷,让电刷跟电阻膜之间的接触有多点方式,可以避免接触不良,所以丝状的贵金属材质可以弥补铍铜的膜性较差的缺点,故铍铜跟贵金属材质的搭配可以达到互补及经济性(因贵金属材料价格极为昂贵),另外提供丝状贵金属电刷併排为一列的治具,如下图所示的图片是利用机械结构将一根根的贵金属线材合併为一排.

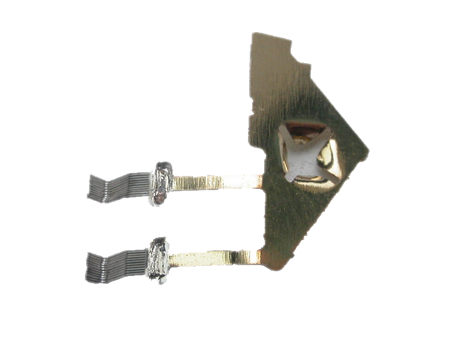

电刷(摺动子),本题铍铜及丝状贵金属:

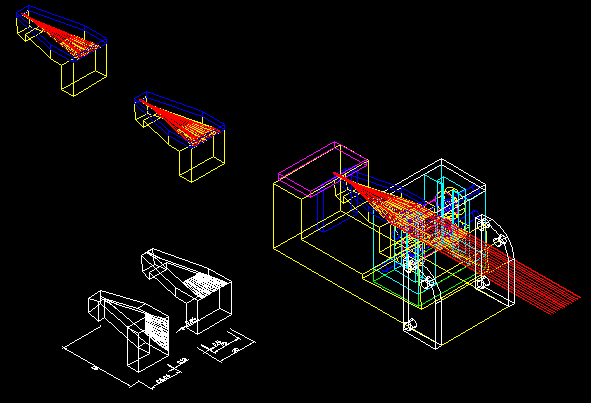

丝状贵金属线材并排治具示意图:
直线位移传感器及角度传感器(电位计)因本身是无源的,所以我们要检测产品其电刷跟电阻片的接触性能,可以利用信号产生器设定讯号波形及频率连接在位移传感器或是角度传感器的1端跟3端,然后用示波器相连传感器的1端跟2端后,再旋转角度传感器或是推拉位移传感器.这时可以看示波器上面的波形会随者改变大小,我们可以看著波形是否有不规律的跳动.如有不规律的跳动,表示电刷(摺动子)在这一个角度或是位置上跟电阻片之间的接触性不良.故我们就可以用此方法检测角度感测器全角度或是位移传感器的全行程其电刷跟电阻片之间的接触性能.
