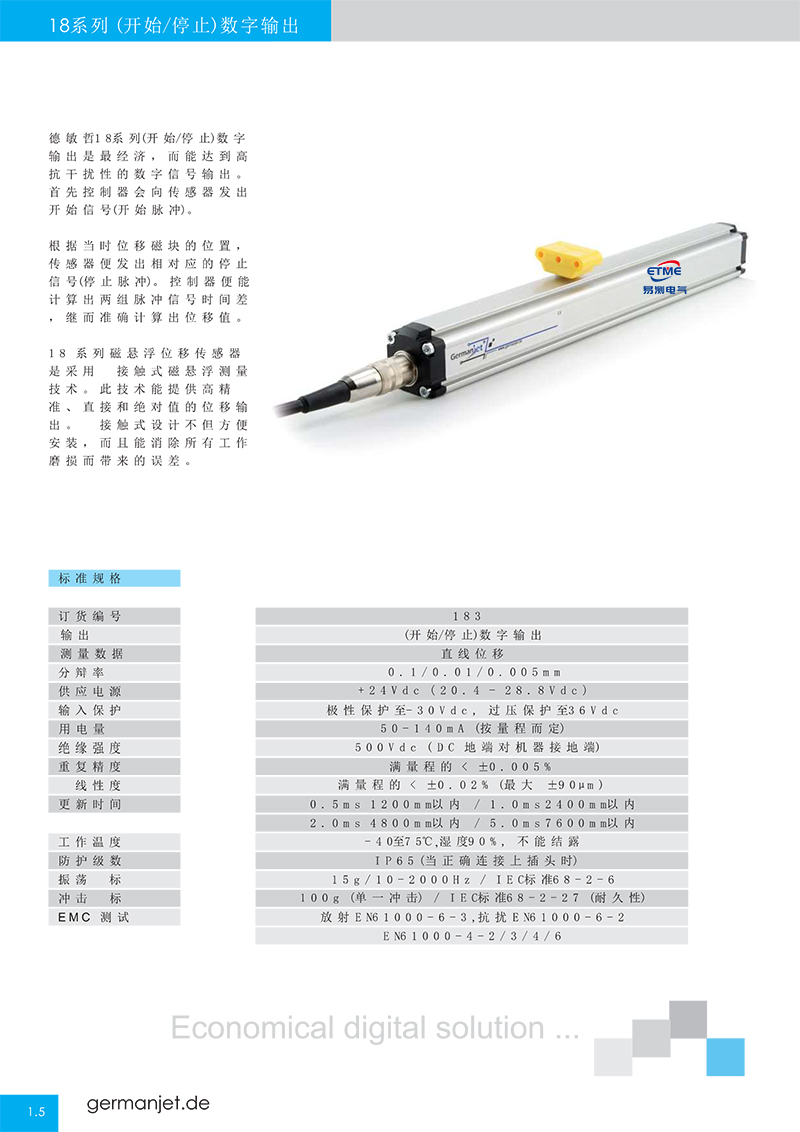

18系列（开始/停止）数字输出磁致伸缩位移传感器
产品概述
德敏哲18系列（开始/停止）数字输出是最经济，而能达到高抗干扰性的数字信号输出。首先控制器会向传感器发出开始信号（开始脉冲）。
根据当时位移磁块的位置，传感器便发出相对应的停止信号（停止脉冲）。控制器便能计算出两组脉冲信号时间差，继而准确计算出位移值。
18系列磁悬浮位移传感器是采用接触式磁悬浮测量技术。此技术能提供高精准、直接和绝对值的位移输出。接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差。
标准规格
技术参数规格表
| 参数项目 | 参数值 |
|---|---|
| 订货编号 | 183 |
| 输出方式 | （开始/停止）数字输出 |
| 测量数据 | 直线位移 |
| 分辨率 | 0.1/0.01/0.005mm |
| 供应电源 | +24Vdc（20.4-28.8Vdc） |
| 输入保护 | 极性保护至-30Vdc，过压保护至36Vdc |
| 用电量 | 50-140mA（按量程而定） |
| 绝缘强度 | 500Vdc（DC地端对机器接地端） |
| 重复精度 | 满量程的<±0.005% |
| 线性度 | 满量程的<±0.02%（最大±90μm） |
| 更新时间 | 0.5ms(1200mm内)/1.0ms(2400mm内)/2.0ms(4800mm内)/5.0ms(7600mm内) |
| 工作温度 | -40至75℃，湿度90%，不能结露 |
| 防护等级 | IP65（当正确连接上插头时） |
| 振荡指标 | 15g/10-2000Hz / IEC标准68-2-6 |
| 冲击指标 | 100g（单一冲击）/ IEC标准68-2-27（耐久性） |
| EMC测试 | 放射EN61000-6-3，抗扰EN61000-6-2 / EN61000-4-2/3/4/6 |
订货编号：183
输出：（开始/停止）数字输出
测量数据：直线位移
分辨率：0.1/0.01/0.005mm
供应电源：+24Vdc（20.4-28.8Vdc）
输入保护：极性保护至-30Vdc，过压保护至36Vdc
用电量：50-140mA（按量程而定）
绝缘强度：500Vdc（DC地端对机器接地端）
重复精度：满量程的<±0.005%
线性度：满量程的<±0.02%（最大±90μm）
更新时间：0.5ms（1200mm以内）/ 1.0ms（2400mm以内）/ 2.0ms（4800mm以内）/ 5.0ms（7600mm以内）
工作温度：-40至75℃，湿度90%，不能结露
防护级数：IP65（当正确连接上插头时）
振荡指标：15g/10-2000Hz / IEC标准68-2-6
冲击指标：100g（单一冲击）/ IEC标准68-2-27（耐久性）
EMC测试：放射EN61000-6-3，抗扰EN61000-6-2 / EN61000-4-2/3/4/6
模拟量输出传感器安装注意事项
稳定供电
提供十分稳定的 24V 供电；不要跟大耗电量设备如油压元件、发热器等共用。因为大耗电量设备在运作过程中会引致电压不稳定。
接线质量
必须使用四芯双绞线，最小尺寸为 0.2mm²。安装环境也要跟中压和高压电缆分开，以免受到干扰。
接线方法
请参照目录内所指示。千万不要用传统电阻棒叁线接法。
设备接地
地线安装是十分重要。合标的接地不但使操作更为安全，而且也使传感器受其他设备干扰减少。
注：以上所有技术参数、公式及安装说明均以产品图片为准；外形尺寸、接线定义及配件选择等详细信息请以产品图纸为准。
主要特点
- 非接触式磁致伸缩测量技术，无机械磨损，使用寿命长
- Start/Stop数字脉冲信号输出，抗干扰能力强，传输距离远
- 线性精度可达±0.01%FS，重复精度±0.001%，分辨率高
- 绝对位置输出，无需定期归零，断电后位置不丢失
- 响应速度快，采样率高，适用于高速运动物体的位置检测
- 工作电压DC 24V，内置电源滤波和保护电路
- 防护等级IP67，全密封结构，防尘防水，适应恶劣工业环境
- 多种量程可选（50mm-7600mm），特殊量程可定制
应用领域
- 注塑机、压铸机、液压机的合模、射胶、顶针位置检测
- 冶金设备、轧钢机、连铸机的位置检测与控制
- 矿山设备、采煤机、掘进机的位移测量与位置反馈
- 工程机械、起重机、挖掘机的液压油缸位置检测
- 水利设备、水轮机、闸门的位置控制与监测
常见问题
Germanjet 183系列Profibus-DP总线模块用于将磁致伸缩位移传感器的Start/Stop信号转换为Profibus-DP现场总线信号，实现与西门子PLC等控制系统的数字通信。特点：1.Profibus-DP协议：支持标准Profibus-DP V0/V1协议，可直接接入Profibus总线网络
- 高速通信：通信速率最高12Mbps，周期最快1ms，适合工业控制
- 多通道：支持1-4通道传感器输入，可同时连接多个磁致伸缩传感器
- 高精度：24位分辨率，测量精度高
- 配置灵活：通过GSD文件配置，支持多种数据格式（位置、速度、状态）
- 诊断功能：实时监测传感器状态、通信状态、故障报警
- 导轨安装：标准DIN导轨安装，便于集成到控制柜
- 宽电压供电：DC 12-30V，功耗低。
接入步骤：1.硬件连接：Profibus模块通过Profibus总线电缆（屏蔽双绞线，A线绿色、B线红色）与PLC的Profibus-DP主站连接，模块之间串联，总线两端接终端电阻（ON）
- 传感器连接：将磁致伸缩传感器的Start/Stop信号接入模块的传感器输入端子（Start+、Start-、Stop+、Stop-、电源+、电源-）
- 设置地址：通过模块上的DIP开关设置Profibus从站地址（1-126）
- 软件配置：在西门子STEP7/TIA Portal中导入GSD文件，在硬件组态中添加Profibus从站，设置从站地址与模块一致
- 配置数据：在模块的配置界面中选择需要的数据格式（位置值24位、状态字、控制字等），分配输入输出地址
- 下载组态：将硬件组态下载到PLC
- 测试通信：在PLC中读取输入地址的位置值，移动传感器磁环，确认数据变化
- 调试：根据实际应用调整零点、方向、滤波等参数（通过模块上的按键或软件配置）。
支持的传感器：1.Germanjet全系列磁致伸缩位移传感器（18系列、17系列、16系列、19系列、12系列等）
- 输出Start/Stop信号的磁致伸缩传感器（包括其他品牌，如MTS、巴鲁夫等，需确认信号电平兼容）
- 支持的信号类型：Start/Stop（开始/停止）脉冲信号，电平5V或24V（可配置）
- 支持的传感器数量：1通道、2通道、4通道（根据型号）
- 支持的测量模式：位置测量（单磁环）、双位置测量（双磁环，可测量两个磁环位置或间距）
- 支持的输出数据：位置值（24位）、速度值、传感器状态、模块状态、故障代码
- 支持的通信协议：标准Profibus-DP V0（循环数据交换）、V1（非循环数据读写，用于参数配置和诊断）。选型时提供传感器型号和数量，我们推荐合适的模块型号。
主要区别：
- 通信协议：Profibus-DP为传统现场总线协议，EtherCAT为工业以太网协议，CANopen为现场总线协议传输介质：Profibus使用屏蔽双绞线（A/B线），EtherCAT使用标准网线，CANopen使用屏蔽双绞线通信速度：Profibus最高12Mbps（周期1ms），EtherCAT最快100Mbps（周期100μs），CANopen最高1Mbps（周期1ms）拓扑结构：Profibus为总线型（需终端电阻），EtherCAT支持线性/树型/星型，CANopen为总线型传输距离：Profibus最远1000米（
- 6kbps）/100米（12Mbps），EtherCAT每段100米，CANopen最远1000米（125kbps）节点数量：Profibus最多126个从站，EtherCAT最多65535个节点，CANopen最多127个节点主流PLC：Profibus主要用于西门子PLC，EtherCAT用于倍福/西门子等，CANopen用于多种PLC成本：Profibus模块成本中等，EtherCAT较高，CANopen较低。选型根据控制系统接口确定。
常见故障及处理：1.通信中断（PLC找不到从站）：检查Profibus电缆是否接好（A/B线是否接反）、终端电阻是否正确（总线两端ON，中间OFF）、从站地址设置是否与组态一致、模块供电是否正常、电缆是否损坏（用万用表测量通断）
- 位置数据不更新：检查传感器接线是否正确（Start/Stop信号极性）、传感器供电是否正常、传感器是否损坏（用示波器测量Start/Stop信号）、模块通道配置是否正确
- 位置数据跳变：检查传感器周围是否有强电磁干扰、屏蔽线是否接地（Profibus电缆屏蔽层单端接地）、传感器磁环是否正常、模块滤波参数是否合适
- 模块报错（BF灯亮）：通过PLC读取诊断缓冲区，查看故障代码（如从站不存在、配置数据不一致、通信超时）
- 数据格式错误：检查GSD文件版本是否正确、模块配置的数据格式与实际是否一致、输入输出地址分配是否正确。提供技术支持和调试指导。
