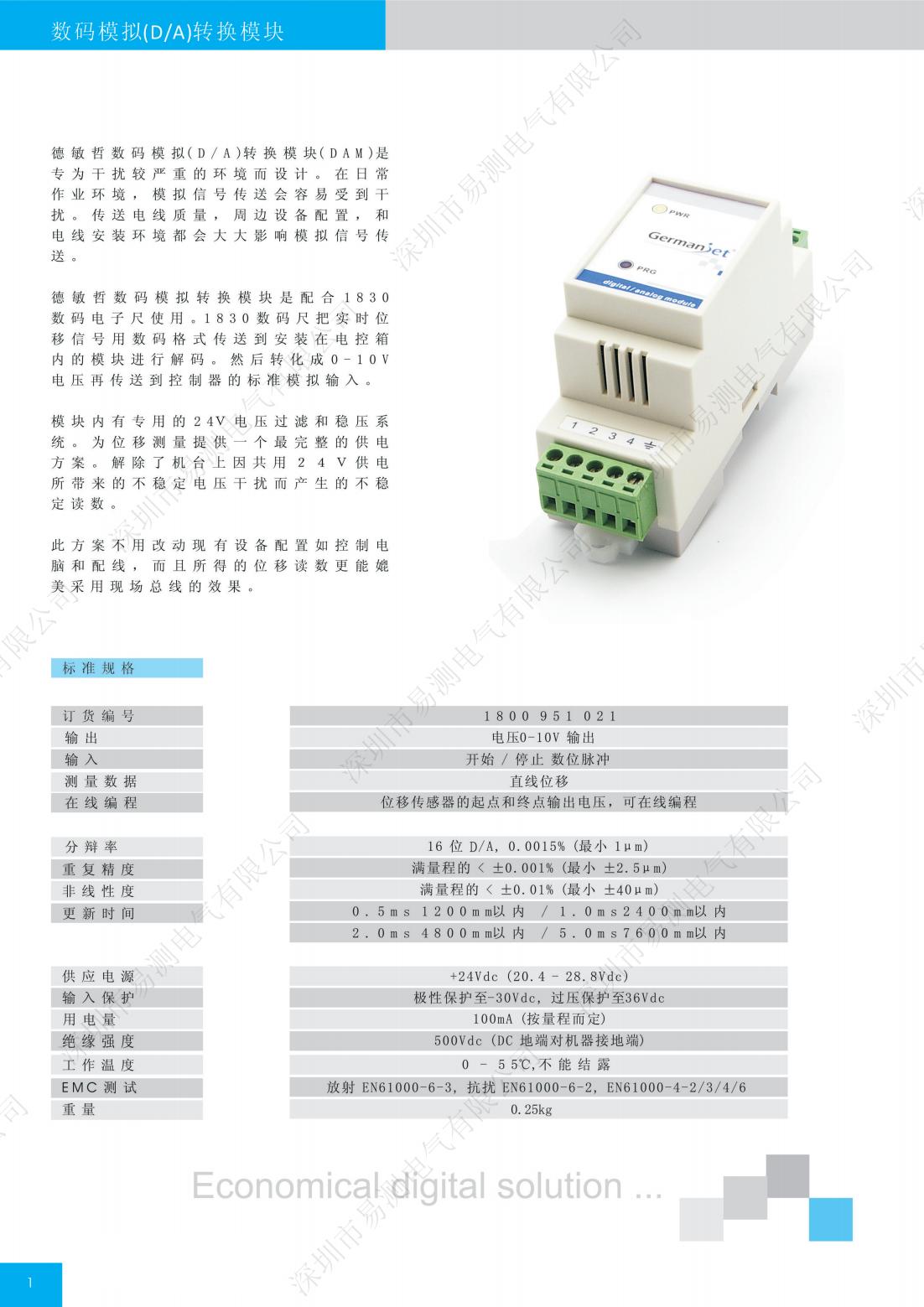

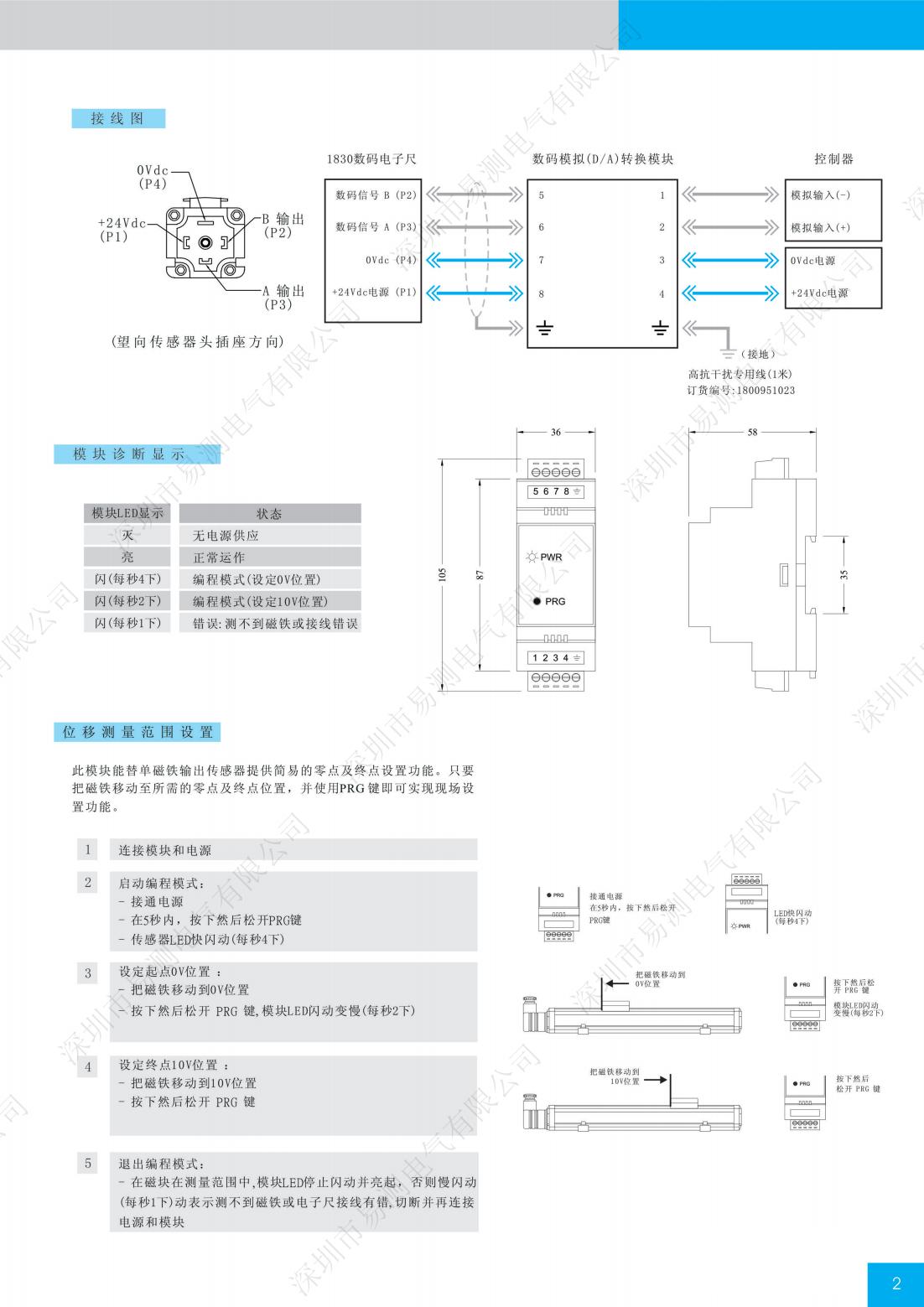

1800951021START/STOP信号转模拟量模块

信号调节模块（又称信号变送器、信号转换器、信号调理模块）用于将传感器输出的原始信号（电阻、毫伏、微弱电流、脉冲等）转换为标准工业信号（4-20mA、0-5V、0-10V、RS485、SSI等），并提供信号放大、滤波、隔离、线性化等功能。功能和作用：1.信号转换：将传感器非标准输出转换为标准信号，如电位器电阻→4-20mA、应变桥mV→0-10V、热电偶mV→温度标准信号、编码器脉冲→RS485数字信号

1. 信号放大：将传感器微弱信号（mV级、μA级）放大到标准电平，提高信号抗干扰能力和传输距离
2. 信号隔离：输入输出电气隔离（通常1500VAC-2500VAC），消除地环路干扰，保护PLC和控制系统免受传感器侧高压或故障影响，提高系统安全性和可靠性
3. 信号滤波：内置低通/高通/带通滤波器，滤除信号中的噪声和干扰（如50Hz工频干扰、高频电磁干扰），提高测量稳定性和精度
4. 线性化：对传感器非线性输出进行线性化校正（如热电偶、热电阻、应变片非线性），提高测量精度
5. 量程配置：可通过按键、软件或拨码开关配置零点、满量程、滤波时间、输出类型等参数，适应不同传感器和应用需求
6. 报警功能：部分模块带上下限报警继电器输出，可实现超限报警和联锁控制
7. 显示功能：部分模块带LCD/LED显示，可现场查看测量值和配置参数
8. 供电：通常DC 24V（18-30V）工业标准供电，部分支持DC 12V或宽电压供电
9. 安装：标准DIN导轨安装（35mm导轨），便于集成到控制柜，体积小，节省空间。广泛应用于工业自动化、过程控制、测试测量、数据采集、PLC/DCS系统等领域。

信号调节模块的类型和选型参数：

1. 按输入信号类型：电位器/电子尺输入（0-5kΩ/0-10kΩ电阻信号，输出4-20mA/0-10V）、应变桥/称重输入（mV信号，如称重传感器、压力传感器，输出4-20mA/0-10V）、热电偶输入（K/J/T/E/S/R/B型热电偶mV信号，输出温度标准信号）、热电阻输入（PT100/PT1000/Cu50电阻信号，输出温度标准信号）、电压输入（0-5V/0-10V/±5V/±10V/±100mV，隔离转换或量程变换）、电流输入（0-20mA/4-20mA，隔离转换或分配）、频率/脉冲输入（编码器脉冲、流量计脉冲，输出4-20mA或RS485）、SSI输入（磁致伸缩传感器SSI信号，输出4-20mA/0-10V/RS485）、通用输入（可配置多种输入类型）按输出信号类型：模拟量输出（4-20mA、0-20mA、0-5V、0-10V、±5V、±10V）、数字量输出（RS485 Modbus RTU、RS
2. CANopen、Profibus、HART）、继电器输出（上下限报警，2路/4路继电器）、脉冲输出（频率/脉冲输出，如频率-电流转换）按通道数：单通道（1入1出，最常用）、双通道（2入2出，节省空间和成本）、多通道（4入4出/8入8出，适合多传感器系统）按隔离方式：输入输出隔离（最常用，输入-输出-电源三隔离或输入-输出两隔离）、非隔离（成本低，适合一般场合）、隔离电压1500VAC/2500VAC/4000VAC按精度：普通型±
3. 2%FS、精密型±
4. 1%FS、高精度型±
5. 05%FS按响应时间：标准型<100ms、快速型<10ms、超快速型<1ms按供电：DC 24V（最常用，18-30V）、DC 12V、AC 220V（部分型号）、回路供电（2线制4-20mA，无需单独供电）按安装：DIN导轨安装（35mm标准导轨，最常用）、面板安装（带显示，嵌入面板）、PCB安装（板载模块，嵌入设备）按防护：IP20（标准，控制柜内）、IP65（密封型，现场安装）认证：CE、UL、CSA、CCC、防爆认证（本安型，适合危险区域）、船级社认证。选型参数：输入信号类型和量程、输出信号类型和量程、精度要求、响应时间、隔离要求、通道数、供电电压、安装方式、环境条件、认证要求。提供选型技术支持，可根据传感器和控制系统推荐合适型号。

信号调节模块的安装和调试方法：

1. 安装前检查：检查模块型号、输入输出类型、量程、精度是否符合要求；外观检查（外壳、端子、指示灯是否完好）；核对供电电压（DC 24V，避免接错烧毁模块）安装固定：DIN导轨安装：将模块卡入35mm标准DIN导轨，确保卡紧，模块之间预留10-20mm散热空间；面板安装：将模块嵌入面板开孔，用固定支架拧紧；PCB安装：将模块插入PCB对应位置，焊接引脚；安装位置应避免高温（>60℃）、高湿、强振动、强电磁干扰，便于接线和维护接线：按照接线图接线，注意输入信号极性（正负极不能接反）、输出信号极性、电源极性（DC 24V+和0V不能接反，接反会烧毁模块）；使用合适线径的电缆（通常
2. 5-
3. 5mm²），接线端子拧紧（扭矩
4. 5-
5. 8N·m），避免松动；输入信号线使用屏蔽电缆，屏蔽层单端接地（通常在模块侧或PLC侧，不要两端接地，避免地环路）；输入信号线与动力电缆分开敷设（间距≥20cm），避免电磁干扰供电检查：接线完成后，先不接输入信号，接通电源，检查电源指示灯是否亮（通常绿色），模块是否正常启动（无报警）；测量供电电压是否在额定范围内（DC 24V±10%）零点校准：输入端接零点信号（如电位器滑到零点、短路、标准零点压力），等待输出稳定，通过按键或软件调整零点，使输出为零点对应值（4-20mA输出时为4mA，0-10V输出时为0V）满量程校准：输入端接满量程信号（如电位器滑到满程、标准满量程压力），等待输出稳定，通过按键或软件调整满量程，使输出为满量程对应值（4-20mA输出时为20mA，0-10V输出时为10V）线性测试：在量程的25%、50%、75%处输入标准信号，检查输出是否准确，误差应在精度范围内；如线性度超差，检查模块是否支持多点校准（通常2点或多点校准），进行多点校准滤波设置：根据信号稳定性和响应速度要求调整滤波时间，信号波动大时增加滤波时间（如
6. 5s-2s），要求快速响应时减小滤波时间（如10ms-100ms）报警设置（如带报警功能）：设置上下限报警值、报警延时、报警逻辑（常开/常闭），测试报警继电器动作是否正确通信配置（如带数字输出）：配置RS485/CANopen参数（波特率、地址、协议），在PLC/上位机中测试通信是否正常，数据是否正确最终检查：反复测试多次，确认零点、满量程、线性、报警、通信均正常；记录配置参数（零点、满量程、滤波、报警、通信参数），建立调试档案；贴标签注明模块用途、输入输出量程、调试日期、调试人员。提供安装和调试技术指导，可根据具体型号提供详细操作手册。

信号调节模块常见故障和处理方法：

1. 无输出（输出为0或无信号）：检查供电电压是否正常（DC 24V±10%），电源指示灯是否亮；检查电源极性是否接反（接反会烧毁模块，需更换）；检查输入信号是否正常（传感器是否有输出，接线是否正确，输入信号是否在量程范围内）；检查输出接线是否正确，负载是否超过额定值（4-20mA负载≤500Ω，电压输出负载≥10kΩ）；检查模块是否损坏（电源接反、过压、过流、雷击等导致），更换模块测试输出跳变/不稳定：检查输入信号是否本身波动（传感器输出不稳定，如压力波动、振动）；检查接线是否松动（输入端子、输出端子、电源端子）；检查是否有电磁干扰（输入信号线是否与动力电缆混敷，屏蔽层是否接地，附近是否有变频器、电机、接触器）；检查滤波时间是否太短（增加滤波时间，如
2. 5s-2s）；检查传感器是否接触不良或老化；检查模块电源是否稳定（纹波是否过大，是否有电压波动）测量不准（输出偏差大）：检查是否需要校准（零点和满量程是否漂移，定期校准建议每年一次）；检查输入信号类型和量程是否与模块配置一致（如电位器阻值、热电偶类型、热电阻型号）；检查接线是否正确（输入极性、补偿导线、3线/4线制热电阻接线）；检查传感器是否准确（用标准信号源或标准表验证传感器输出）；检查模块精度是否符合要求（用标准信号输入，检查输出误差）；检查线性度是否超差（进行多点校准）；检查温度影响（环境温度变化大时温漂影响，选用低温漂模块或温度补偿）输出值偏低/偏高：检查零点/满量程校准是否正确（重新校准）；检查输入信号是否准确（传感器是否老化、漂移）；检查模块量程配置是否正确（如量程设置过大或过小）；检查是否有寄生热电势（接线端子材质不同，特别是热电偶输入）；检查冷端补偿是否正确（热电偶输入，冷端温度测量是否准确，补偿导线是否匹配）；检查激励电压是否准确（电位器/应变桥输入，激励电压是否稳定准确）通信故障（RS485/CANopen等数字输出）：检查通信参数是否一致（波特率、数据位、停止位、校验位、从站地址、节点ID）；检查接线是否正确（A+/B-、CAN_H/CAN_L是否接反，屏蔽层是否接地）；检查终端电阻是否正确（总线两端接120Ω，中间不接）；检查节点地址是否冲突（每个节点地址唯一）；检查通信距离是否超过额定值（降低波特率可增加距离）；检查是否有电磁干扰（使用屏蔽电缆，远离强电）；检查模块和主站是否正常（用测试软件或示波器测试通信信号）报警误动作/不动作：检查报警值设置是否正确（上下限、回差、延时）；检查报警逻辑是否正确（常开/常闭、高报/低报）；检查报警继电器是否损坏（用万用表测试触点通断）；检查输入信号是否波动导致报警频繁动作（增加报警延时或回差）模块损坏/烧毁：检查电源是否接反（最常见原因，DC 24V+和0V接反）；检查是否过压（供电电压超过额定值，如AC 220V接到DC 24V端子）；检查是否过流（输出短路、负载过大）；检查是否雷击或浪涌（感应雷、电源浪涌，建议加浪涌保护器）；检查是否进水或受潮（防护等级不够，环境潮湿）；检查是否高温（环境温度超过额定值，散热不良）。处理原则：发现故障先检查电源和接线（最常见原因），再检查输入信号和配置，最后判断模块是否损坏；易损件（保险丝、端子、继电器）及时更换；关键场合使用冗余配置或备用模块；建立维护档案，记录故障现象、原因、处理方法，便于故障分析。提供技术支持和备件供应。

信号调节模块在传感器系统中的应用和配置：

1. 系统架构：传感器（原始信号）→ 信号调节模块（转换/放大/隔离/滤波）→ PLC/DCS/数据采集系统（标准信号）→ 上位机/云平台（数据处理和显示）；信号调节模块是传感器与控制系统之间的桥梁，确保传感器信号能被控制系统准确、稳定、安全地接收典型应用：电位器/电子尺→电位器信号模块→PLC模拟量输入（注塑机、压铸机、液压机位置控制）；称重传感器/压力传感器→应变桥信号模块→PLC模拟量输入（配料秤、料位计、压力监测）；热电偶/热电阻→温度信号模块→PLC模拟量输入（温度控制、炉温监测、环境温度）；磁致伸缩传感器（SSI输出）→SSI信号模块→PLC模拟量输入或SSI接口（高精度位移测量）；编码器（脉冲输出）→频率/脉冲信号模块→PLC高速计数器或模拟量输入（转速、位置、流量测量）；4-20mA传感器→信号隔离器→PLC模拟量输入（信号隔离、分配、转换，消除地环路）；多传感器系统→多通道信号模块→PLC/DCS（节省空间和成本，集中管理）配置要点：输入配置：根据传感器输出类型选择模块输入类型（电阻、mV、电压、电流、脉冲、SSI等），配置输入量程（与传感器量程一致），配置激励电压（电位器/应变桥需要，通常DC 5V/10V），配置传感器类型（热电偶型号、热电阻型号、应变桥灵敏度等）；输出配置：根据控制系统输入类型选择输出类型（4-20mA、0-10V、RS485等），配置输出量程（与输入量程对应，可自定义映射），配置输出特性（线性、平方根、自定义曲线）；校准配置：零点校准（输入零点信号，调整输出零点），满量程校准（输入满量程信号，调整输出满量程），多点校准（2-5点校准，提高线性度），温度补偿（低温漂模块或外部温度补偿）；滤波配置：低通滤波（滤除高频噪声，截止频率通常1-100Hz可调），平均滤波（移动平均，提高稳定性），中值滤波（去除脉冲干扰）；报警配置：上下限报警（2-4路继电器输出），报警回差（防止频繁动作），报警延时（防止误报），报警逻辑（常开/常闭、高报/低报/区间报）；通信配置：RS485 Modbus RTU（波特率9600-
2. 从站地址1-
3. 数据格式），CANopen（节点ID1-
4. 波特率125k-1M、PDO/SDO映射），HART（4-20mA叠加HART协议，主站配置）安装和布线：模块安装在控制柜内DIN导轨上，远离强电和发热元件，预留散热和维护空间；输入信号线使用屏蔽电缆，与动力电缆分开敷设，屏蔽层单端接地；输出信号线根据类型选择（模拟量用屏蔽线，数字量用双绞线）；电源使用稳定的DC 24V电源，建议加电源滤波器和浪涌保护器；模块之间预留10-20mm间距，便于散热和接线调试和维护：安装后先检查电源和接线，再进行零点和满量程校准，然后测试线性和报警，最后投入运行；定期检查（建议每季度一次）接线是否松动、模块是否正常、输出是否稳定；定期校准（建议每年一次）零点和满量程，关键场合每半年一次；建立维护档案，记录安装、调试、校准、维护、故障情况；易损件（保险丝、端子、继电器）定期更换，备用模块备件。提供系统集成和配置技术支持，可根据应用需求提供完整的信号调节解决方案。
