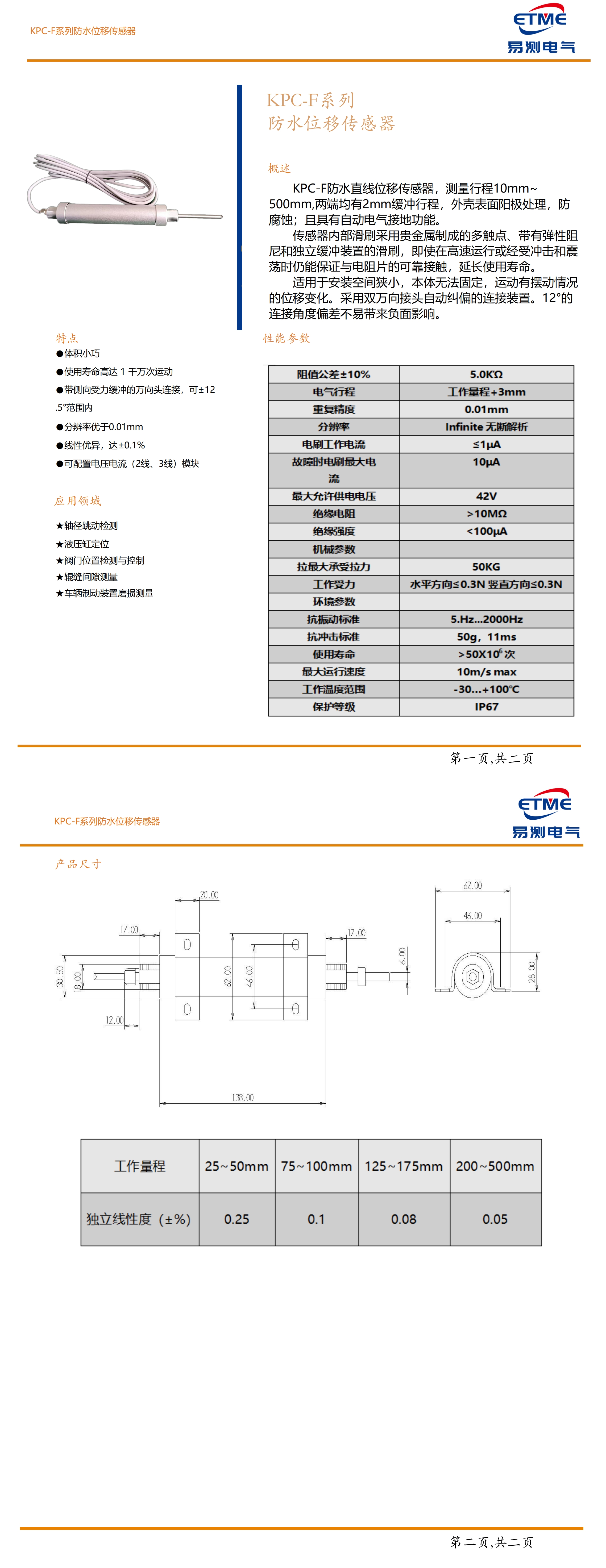

KPC-F系列防水位移传感器

碳膜位移传感器（又称碳膜电子尺、碳膜电位器、导电塑料电位器）是一种接触式位移传感器，基于电阻分压原理测量位移。工作原理：传感器内部有一条碳膜电阻轨（由碳粉、树脂、粘合剂等混合涂覆在基体上，经高温固化形成），电刷（由贵金属合金或导电塑料制成）在电阻轨上滑动，当电刷移动时，电刷与电阻轨一端的电阻值发生变化，通过测量电刷输出电压（分压）即可确定电刷位置（位移）。特点：

1. 成本低：碳膜工艺成熟，成本远低于磁致伸缩、光栅等非接触传感器，性价比高结构简单：由电阻轨、电刷、外壳、拉杆/滑块组成，无复杂电子元件，可靠性高输出信号简单：直接输出电阻信号或分压电压信号，无需额外信号调理电路，可直接接入PLC或显示表分辨率高：理论分辨率无限（模拟输出），实际受噪声和电刷接触电阻影响，可达
2. 01mm线性精度较好：标准型±
3. 1%FS，精密型±
4. 05%FS，适合一般工业控制量程范围广：从10mm到2000mm，覆盖小行程到中长行程寿命较长：理论寿命500万次往复（碳膜电阻轨耐磨，电刷贵金属耐磨），实际寿命取决于使用条件（速度、振动、污染）抗干扰能力强：模拟信号输出，不受电磁干扰影响（相比数字信号）缺点：接触式测量，电刷与电阻轨有摩擦，长期使用会磨损，影响寿命和精度；怕油污、粉尘、水汽（会导致接触不良、噪声增大、寿命缩短）；不适合高频往复运动（>1m/s或>10次/秒，会加速磨损）；不适合强腐蚀环境（碳膜和基体材料不耐强酸强碱）。广泛应用于注塑机、压铸机、液压机、包装机械、纺织机械、工程机械、汽车、医疗设备、测试测量等领域。

碳膜位移传感器的类型和选型参数：

1. 按结构类型：拉杆式（直线拉杆，拉杆与运动部件连接，最常用，适合一般直线位移测量）、滑块式（滑块沿导轨滑动，适合长行程和高速运动，如注塑机模板）、回弹式（内置弹簧，拉杆自动回弹，适合测量物体位置且无需连接，如厚度测量、位置检测）、旋转式（角位移，测量旋转角度，如电位器式角度传感器）、微型（体积小，行程10-100mm，适合空间受限场合）、长行程型（行程500-2000mm，适合大型设备）按输出信号：电阻输出（0-5kΩ/0-10kΩ，3线制，需外接激励电压，输出电阻或分压电压）、电压输出（内置电路，0-5V/0-10V/±5V/±10V，3线制，直接输出标准电压）、电流输出（内置电路，4-20mA，2线制或3线制，传输距离远）、数字输出（内置ADC和MCU，RS485/SSI/CANopen，数字输出，精度高，抗干扰强）按精度等级：精密型±
2. 05%FS（适合精密控制和测试）、标准型±
3. 1%FS（适合一般工业控制，最常用）、经济型±
4. 2%-
5. 5%FS（适合一般位置监测）按量程：微型10-100mm、小型50-300mm、中型200-800mm、大型500-2000mm；选型时实际行程在额定量程的10%-90%范围内，预留安装余量按线性度：独立线性度（最佳拟合直线，通常±
6. 1%FS）、绝对线性度（端点连线，通常±
7. 2%FS）按分辨率：理论无限（模拟输出），实际分辨率取决于噪声和接触电阻，通常优于
8. 01mm（精密型）按重复精度：±
9. 005%FS至±
10. 02%FS按温漂：零点温漂≤
11. 01%FS/℃，灵敏度温漂≤
12. 02%FS/℃（标准型），低温漂型≤
13. 005%FS/℃按工作温度：标准型-20℃至+70℃、工业型-40℃至+85℃、高温型+100℃（需特殊碳膜和材料）按防护等级：IP40（标准，通风型，适合清洁环境）、IP54（防尘防溅，适合一般工业环境）、IP65（密封型，防尘防水，适合潮湿和户外）、IP67（全密封，可浸水，适合恶劣环境）按寿命：标准型500万次往复、长寿命型1000万次往复（特殊碳膜和电刷材料）按连接方式：电缆出口（标准，电缆长度1m/2m/5m）、M12连接器（快插型，便于安装更换）、引脚（PCB安装型）按安装方式：侧面安装（法兰或支架，最常用）、两端螺纹安装（拉杆两端螺纹，直接连接）、底部安装（底部法兰或螺纹）。选型注意事项：根据运动方式选择结构类型（拉杆/滑块/回弹）；根据控制系统接口选择输出信号（电阻/电压/电流/数字）；根据精度要求选择精度等级；根据使用环境选择防护等级和温度范围；根据运动速度和频率选择寿命等级（高速高频选长寿命型或非接触传感器）；避免在油污、粉尘、水汽、腐蚀环境使用（如无法避免应选用IP65/IP67密封型或非接触传感器）；成本敏感、一般精度、清洁环境优先选用碳膜传感器，高精度、长寿命、恶劣环境选用磁致伸缩或光栅。提供选型技术支持，可根据应用需求推荐合适型号。

1. 行程余量：拉杆最大伸出长度不应超过额定量程的90%，预留10%余量，避免拉杆完全拉出导致电刷脱离电阻轨或损坏；拉杆缩回时不应完全压入，至少留1-2mm余量，避免端部撞击；滑块式滑块不应超出电阻轨两端的死区（通常两端各有2-5mm死区，无电阻输出）
2. 速度和加速度：拉杆运动速度≤1m/s（标准型），高速型≤3m/s，超过额定速度会加速电刷和电阻轨磨损，降低寿命；运动加速度≤5m/s²（标准型），高速型≤20m/s²，过大加速度会导致电刷跳动，产生噪声和接触不良；频繁往复运动（>10次/秒）不建议使用碳膜传感器，应选用磁致伸缩等非接触传感器
3. 环境要求：工作温度在额定范围内，避免高温（>70℃标准型）导致碳膜和树脂材料老化、电阻值漂移；避免低温（<-20℃）导致电刷弹性下降、接触不良；避免油污、粉尘、水汽进入传感器内部（会导致电刷接触不良、噪声增大、电阻轨腐蚀、寿命缩短），如无法避免应选用IP65/IP67密封型；避免强腐蚀环境（强酸、强碱、有机溶剂），会腐蚀碳膜、基体、电刷和外壳，应选用防腐型或非接触传感器；避免强电磁干扰（虽然模拟信号抗干扰较强，但强电磁干扰仍会导致输出噪声，使用屏蔽电缆，屏蔽层单端接地）
4. 接线：电阻输出型-3线制，红色（激励电压+，DC 5V或10V）、黑色（激励电压-，0V）、绿色（信号+，电刷输出，电压=激励电压×位移/量程）；注意：激励电压必须稳定（建议使用稳压电源或参考电压），电压波动会直接影响输出精度；电压输出型-3线制，红（电源+ DC 24V/12V）、黑（电源- 0V）、绿（信号+ 0-5V/0-10V）；电流输出型-2线制或3线制，接线同压力变送器；使用屏蔽电缆，屏蔽层单端接地（通常在PLC侧或传感器侧，不要两端接地）；接线端子拧紧，避免松动
5. 校准：碳膜传感器出厂已标定，但安装后建议进行零点和满量程校准（通过PLC软件或传感器上的调节电位器）；零点校准-拉杆在零点位置时，调整零点使输出为0%（0V或4mA）；满量程校准-拉杆在满程位置时，调整满量程使输出为100%（满量程电压或20mA）；建议每年校准一次，如发现测量偏差增大（磨损导致），应及时校准或更换
6. 维护：定期检查（建议每月一次）安装是否松动、拉杆/滑块是否灵活、接线是否老化松动、输出是否稳定；定期清洁（建议每季度一次）传感器表面和拉杆/滑块，避免积灰和油污（特别是拉杆出口处，防止污染物进入内部）；定期检查输出噪声（用示波器或记录仪观察输出是否平稳，噪声增大说明电刷或电阻轨磨损，应更换）；定期检查寿命（根据动作次数估算，接近额定寿命时增加检查频率，准备备件）
7. 故障处理：无输出-检查激励电压/电源、接线、传感器是否损坏（电阻轨断裂、电刷脱落）；输出跳变/噪声大-检查电刷是否磨损或接触不良、是否有油污粉尘进入、是否有振动、接线是否松动；测量不准-检查是否需要校准、安装是否松动、对中是否良好、电阻轨是否磨损（局部磨损导致非线性）；输出不变化-检查拉杆/滑块是否与运动部件脱离、电刷是否脱离电阻轨（超程）、电阻轨是否断裂；寿命到期/磨损严重-及时更换传感器（更换后重新校准）。提供安装和维护技术指导。

碳膜位移传感器常见故障和更换方法：

1. 无输出（输出为0或无信号）：检查激励电压/电源是否正常（电阻输出型检查DC 5V/10V激励电压，电压输出型检查DC 24V电源），电源指示灯是否亮（如有）；检查电源/激励极性是否接反（接反不会烧毁，但输出异常，需纠正）；检查输出接线是否正确（信号+、信号-、公共端），接线是否松动或断开；检查负载是否过大（电压输出型负载≥10kΩ，负载过小导致输出偏低或无输出）；检查拉杆/滑块是否在死区（两端各有2-5mm死区，无电阻输出，应在有效行程内）；检查传感器是否损坏（电阻轨断裂、电刷脱落、内部接线断开），用万用表测量电阻轨两端电阻是否正常（应为标称阻值，如5kΩ/10kΩ），电刷与两端电阻是否随位置变化输出跳变/噪声大（输出不稳定、有毛刺）：检查电刷是否磨损（长期使用后电刷磨损，接触压力下降，接触电阻增大且不稳定，导致噪声），磨损严重应更换；检查是否有油污、粉尘、水汽进入传感器内部（污染物附着在电阻轨和电刷上，导致接触不良、噪声增大），应清洁内部或更换密封型；检查是否有振动（强振动导致电刷跳动，接触不良，产生噪声），应减振安装或选用抗振型；检查接线是否松动（电源、信号、接地端子松动导致接触电阻变化，产生噪声），应拧紧；检查激励电压/电源是否稳定（电压波动、纹波过大会导致输出噪声，应使用稳压电源或增加滤波）；检查是否超过额定速度（高速运动时电刷跳动，产生噪声，应降低速度或选用高速型）；检查电阻轨是否有局部损坏（划痕、烧蚀、腐蚀，导致电刷经过时跳变），应更换测量不准（输出偏差大、非线性）：检查是否需要校准（零点和满量程漂移，定期校准建议每年一次）；检查安装是否松动（传感器本体或拉杆连接松动，导致实际位置与输出不对应）；检查对中是否良好（角度偏差或径向偏差过大，导致侧向力，影响电刷接触和线性度）；检查电阻轨是否有局部磨损（长期使用后电阻轨局部磨损（通常在常用行程段），导致该段电阻值变化，非线性误差增大），磨损严重应更换；检查激励电压是否准确（电阻输出型输出电压=激励电压×分压比，激励电压不准确直接导致输出偏差，应使用准确的稳压电源或参考电压）；检查温度影响（环境温度变化导致电阻值漂移，温漂超差应选用低温漂型或温度补偿）；检查是否超过额定行程（超程导致电刷进入死区或脱离电阻轨，输出异常）输出值偏低/偏高：检查零点是否漂移（通零点位置时输出不为0%，重新调零）；检查满量程是否漂移（通满程位置时输出不为100%，重新调满量程）；检查激励电压是否偏低/偏高（电阻输出型，激励电压偏低导致输出整体偏低，偏高导致输出整体偏高）；检查负载是否过小（电压输出型，负载过小导致输出偏低，应增大负载≥10kΩ）；检查是否有接触电阻（接线端子氧化、电刷接触电阻增大，导致额外电压降，输出偏低），应清洁接线端子或更换传感器输出不随位移变化（输出固定在某一值）：检查拉杆/滑块是否与运动部件脱离（连接松动、脱落，传感器未随运动部件移动）；检查电刷是否脱离电阻轨（超程导致电刷进入死区或脱离，输出固定）；检查电阻轨是否断裂（电阻轨某处断裂，电刷在断裂点一侧时输出固定），用万用表测量电阻轨通断；检查传感器内部是否损坏（电子元件故障、接线断开，输出固定），更换传感器寿命短/频繁损坏：检查是否超过额定速度和频率（高速高频运动加速磨损，应降低速度或选用非接触传感器）；检查是否有油污粉尘（污染物加速磨损，应选用密封型或改善环境）；检查对中是否不良（侧向力过大加速电刷和拉杆磨损，应改善对中或使用柔性连接）；检查是否有冲击（运动部件撞击传感器端部，导致损坏，应增加缓冲或限位）；检查是否超过额定温度（高温加速材料老化，应选用高温型或散热）更换方法：
2. 断电：关闭传感器电源/激励电压，确保安全记录：记录旧传感器的型号、量程、输出信号、接线方式、零点和满量程位置（做好标记，便于新传感器安装和校准）拆卸：断开接线（做好标记，避免接错），松开安装螺栓（法兰/支架/螺纹），取下旧传感器，拆卸拉杆/滑块与运动部件的连接检查：检查安装面是否平整、清洁，运动部件连接部位是否完好，如有问题先处理安装新传感器：核对新传感器型号、量程、输出信号与旧传感器一致（或按要求更换型号）；将新传感器安装到原位，拧紧安装螺栓（扭矩符合规格，避免过紧损坏外壳或过松导致松动）；连接拉杆/滑块与运动部件（使用鱼眼接头或关节轴承，确保对中良好，无侧向力）接线：按照记录或接线图接线，注意电源/激励极性、信号极性，使用屏蔽电缆，屏蔽层单端接地，接线端子拧紧供电检查：接通电源，检查电源指示灯是否亮，输出是否在合理范围内（根据当前位置）零点校准：将运动部件移到零点位置（做好标记的位置），等待输出稳定，通过PLC软件或传感器调节电位器调整零点，使输出为0%（0V或4mA）满量程校准：将运动部件移到满程位置，等待输出稳定，调整满量程，使输出为100%（满量程电压或20mA）线性测试：在量程的25%、50%、75%处移动，检查输出是否准确，误差应在精度范围内最终检查：反复移动多次，确认输出稳定、线性良好、无噪声、无跳变；记录新传感器型号、序列号、安装日期、校准数据，建立维护档案。提供更换和校准技术指导，可根据具体型号提供详细操作手册。

1. 工作原理对比：碳膜-接触式电阻分压，电刷在碳膜电阻轨上滑动，通过分压测量位移；磁致伸缩-非接触式，基于磁致伸缩效应（Wiedemann效应），通过测量应变波传播时间计算磁环位置寿命对比：碳膜-理论寿命500万次往复（标准型），长寿命型1000万次，实际寿命受速度、振动、污染、对中影响，高速高频或恶劣环境下寿命可能缩短至100万次以内；磁致伸缩-理论寿命无限（非接触，无磨损），实际寿命>1000万次，电子元件寿命（通常10-20年），不受往复次数影响精度对比：碳膜-线性精度±
2. 05%FS（精密型）、±
3. 1%FS（标准型）、±
4. 2%-
5. 5%FS（经济型），重复精度±
6. 005%-
7. 02%FS，分辨率理论无限（实际受噪声影响约
8. 01mm）；磁致伸缩-线性精度±
9. 02%FS（精密型）、±
10. 05%FS（标准型），重复精度±
11. 005%FS，分辨率优于1μm（SSI 24位数字输出）；磁致伸缩精度略高于碳膜，特别是数字输出型量程对比：碳膜-10mm至2000mm，常用50-1000mm，超过1000mm成本增加且精度下降；磁致伸缩-50mm至6000mm（油缸内置型最长2500mm，外置型最长6000mm），长行程优势明显，且长行程精度不受影响输出信号对比：碳膜-电阻（0-5kΩ/0-10kΩ，最基本）、电压（0-5V/0-10V，内置电路）、电流（4-20mA，内置电路）、数字（RS485/SSI，内置ADC和MCU，较少见）；磁致伸缩-模拟量（4-20mA、0-5V、0-10V，最常用）、数字量（SSI、Start/Stop，高精度绝对值）、总线（Modbus/RS
12. CANopen、Profibus、HART，智能型）；磁致伸缩输出类型更丰富，特别是数字和总线输出抗污染能力对比：碳膜-怕油污、粉尘、水汽（污染物进入内部会导致电刷接触不良、噪声增大、电阻轨腐蚀、寿命缩短），标准型IP40/IP54，密封型IP65/IP67（但拉杆出口处仍有缝隙，长期使用仍可能进入污染物）；磁致伸缩-不受油污、粉尘、水汽影响（非接触，磁环与测杆之间有间隙，污染物不影响测量），IP65/IP67/IP68，油缸内置型完全在液压油内工作；磁致伸缩抗污染能力远强于碳膜抗振动冲击对比：碳膜-抗振动能力一般（强振动导致电刷跳动、接触不良、噪声增大，加速磨损），标准型抗振动5g（10-500Hz），抗冲击10g（11ms）；磁致伸缩-抗振动能力强（非接触，无电刷跳动，测杆和电子仓坚固），标准型抗振动10g（10-2000Hz），抗冲击50g（11ms），特殊型号抗振动20g、冲击100g速度频率对比：碳膜-运动速度≤1m/s（标准型）、≤3m/s（高速型），往复频率≤10次/秒，超过会加速磨损和产生噪声；磁致伸缩-运动速度无限制（非接触，磁环可高速移动），响应时间<1ms（模拟输出）、<5ms（数字输出），适合高频往复运动成本对比：碳膜-成本低，标准型价格通常100-500元（根据量程和精度），精密型500-1500元，性价比高；磁致伸缩-成本较高，标准型价格通常1000-5000元（根据量程、输出、结构），精密型/总线型5000-15000元，是碳膜的5-20倍安装对比：碳膜-安装简单，本体固定，拉杆/滑块连接，对中要求一般（允许±
13. 5°角度偏差），空间要求小；磁致伸缩-安装稍复杂，油缸内置型需在油缸端盖加工安装孔，外置型对中要求较高（±
14. 5°），长行程需中间支撑适用场景对比：碳膜适合-一般工业控制（注塑机、压铸机、液压机模板位置，成本敏感）、包装机械、纺织机械、汽车、医疗设备、测试测量、清洁环境、中低速度、中低频率、中短行程（≤1000mm）、一般精度（±
15. 1%FS）、成本预算有限；磁致伸缩适合-高精度控制（精密注塑、压铸、测试设备）、长行程（>1000mm）、高速高频往复运动、恶劣环境（油污、粉尘、水汽、腐蚀）、高振动冲击、长寿命要求（>500万次）、数字/总线输出需求、油缸内置（液压缸位置闭环）、多位置测量（多磁环）选型决策树：
16. 行程>1500mm→磁致伸缩（长行程优势）环境恶劣（油污/粉尘/水汽/腐蚀）→磁致伸缩（抗污染）高速高频（>1m/s或>10次/秒）→磁致伸缩（非接触无磨损）高精度（±
17. 05%FS以上）或数字/总线输出→磁致伸缩油缸内置（液压缸位置闭环）→磁致伸缩（测杆式，耐压350bar）长寿命要求（>500万次）→磁致伸缩以上都不满足，且成本敏感、清洁环境、一般精度、中短行程→碳膜（性价比高）介于两者之间，预算有限但环境一般→可考虑碳膜密封型（IP65）或经济型磁致伸缩。提供选型技术支持，可根据具体应用需求（行程、精度、速度、环境、输出、预算）推荐最合适的传感器类型和型号。
