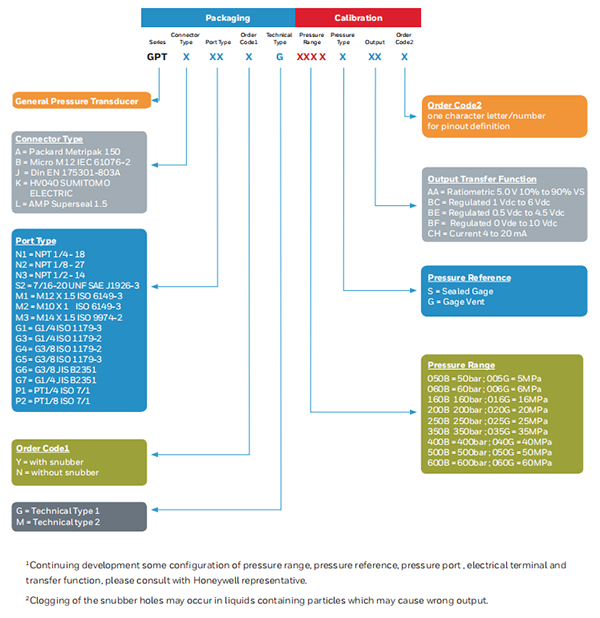

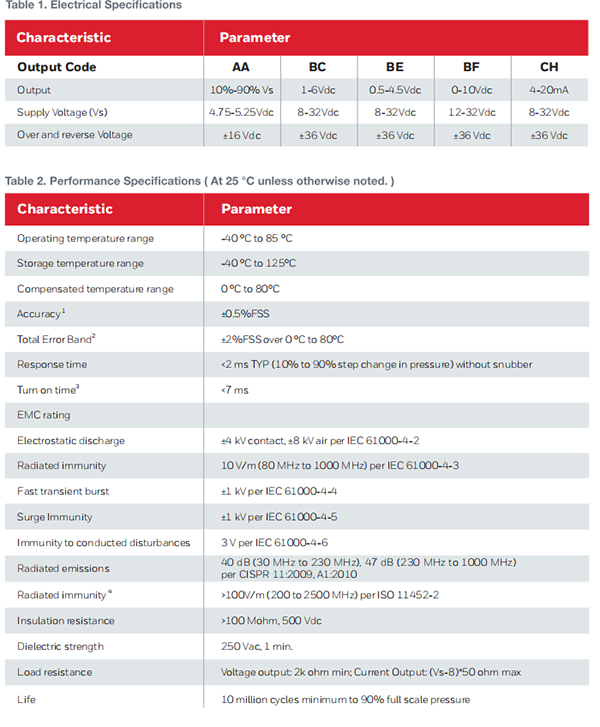

Honeywell霍尼韦尔压力传感器GPT系列400bar

Honeywell（霍尼韦尔）压力变送器基于压阻效应或电容原理测量压力，将压力信号转换为标准电信号（4-20mA、0-5V、0-10V、RS485等）。工作原理：

1. 压阻式（最常用）：敏感元件是硅压阻芯片，芯片上有4个扩散电阻组成惠斯通电桥，当压力作用在芯片上时，硅片产生应变，电阻值发生变化（压阻效应），电桥输出与压力成正比的mV信号，经信号调理电路放大、补偿、转换为标准信号输出电容式：敏感元件是电容膜片，膜片与固定电极之间形成电容，当压力作用在膜片上时，膜片变形，电容值发生变化，经测量电路转换为标准信号输出，适合差压和高静压测量压电式：利用压电晶体（石英、陶瓷）的压电效应，压力作用时产生电荷，经电荷放大器转换为电压信号，适合动态压力和高频响应测量；类型：
2. 按测量类型：表压（Gauge，相对于大气压）、绝压（Absolute，相对于真空）、差压（Differential，两个压力之差）、密封表压（Sealed Gauge，相对于密封参考压力）按量程：微压（0-1kPa至0-10kPa）、低压（0-10kPa至0-100kPa）、中压（0-100kPa至0-10MPa）、高压（0-10MPa至0-100MPa）、超高压（0-100MPa以上）按输出信号：4-20mA（2线制，最常用，工业标准）、0-5V/0-10V（3线制，电压输出）、RS485/Modbus（数字输出）、HART（4-20mA叠加HART协议）、频率/脉冲输出按结构：扩散硅压阻式（最常用，性价比高）、电容式（差压和高静压）、陶瓷压阻式（耐腐蚀、抗过载）、蓝宝石压阻式（高温、强辐射）、溅射薄膜式（高温、高稳定性）按精度：精密型±
3. 075%FS、标准型±
4. 1%FS、经济型±
5. 25%-
6. 5%FS按防爆：普通型、本安型（Ex ia）、隔爆型（Ex d）、本安+隔爆型按应用：工业通用型、卫生型（食品制药，卡箍连接，无死角）、高温型（散热片或冷却管，耐温+200℃以上）、防腐型（316L/哈氏合金膜片，耐酸碱）、防爆型（危险区域）、船用型（防盐雾、船级社认证）。广泛应用于石油化工、电力、冶金、水处理、食品制药、 HVAC、液压气动、汽车、军工等领域。

1. 075%FS（适合贸易计量、精密控制）、标准型±
2. 1%FS（适合一般工业控制）、经济型±
3. 25%-
4. 5%FS（适合一般压力监测）；精度包括非线性、迟滞、重复性误差，注意是校准精度还是总误差（包括温漂）输出信号：4-20mA（2线制，最常用，传输距离远，抗干扰强，接入PLC模拟量模块）、0-5V/0-10V（3线制，电压输出，短距离传输，适合数据采集）、RS485/Modbus RTU（数字输出，多传感器组网，传输距离远，精度高）、HART协议（4-20mA叠加数字信号，可远程配置和诊断，适合智能变送器）、频率/脉冲输出（适合流量计算或特殊接口）供电电压：DC 24V（12-36V，最常用，2线制4-20mA）、DC 12V（可选，低功耗）、DC 5V（可选，板载型）、AC 220V（部分型号带电源模块）工作温度：介质温度-标准型-20℃至+80℃、高温型+80℃至+200℃（散热片）、超高温型+200℃以上（冷却管或特殊设计）、低温型-40℃；环境温度-标准型-20℃至+70℃、工业型-40℃至+85℃；注意介质温度超过80℃时必须选用高温型或增加散热装置接液材质（膜片和过程连接）：316L不锈钢（标准，耐一般腐蚀，适合水、油、气体、弱酸碱）、哈氏合金C-276（耐强酸强碱，如盐酸、硫酸、氯离子）、钽（耐强腐蚀，如盐酸、硫酸，价格高）、蒙乃尔合金（耐氢氟酸、海水）、钛（耐海水、氯离子）、PVDF/PTFE涂层（防腐涂层，适合一般腐蚀）；选型根据介质腐蚀性选择，腐蚀性介质必须选用相应材质，否则会损坏膜片过程连接：螺纹连接（M20×
5. G1/
6. NPT1/
7. NPT1/4等，最常用）、法兰连接（DN15/DN25/DN50等，适合大管径、高粘度、易结晶介质）、卡箍连接（卫生型，食品制药，快装，便于清洗）、夹装式（差压变送器，夹持在管道之间）防护等级：IP65（标准，防尘防水，适合一般工业环境）、IP67（全密封，可浸水，适合户外、潮湿、清洗环境）、IP68（深水型，可长期浸水）防爆认证：本安型Ex ia IIC T4/T6（0区、1区、2区危险区域）、隔爆型Ex d IIC T4/T6（1区、2区危险区域）、本安+隔爆型（最严格）、粉尘防爆（DIP A20/A21/A22）；危险区域必须选用防爆型，并有相应认证（NEPSI/ATEX/IECEx）其他功能：现场显示（LCD/LED显示，便于现场读数和配置）、零点/满量程调节（按键或软件）、温度补偿（内置温度传感器，补偿温漂）、自诊断（智能型，故障自诊断和报警）。选型注意事项：根据介质特性（腐蚀性、粘度、温度、结晶性）选择接液材质和过程连接；根据安装环境（危险区域、户外、潮湿、高温）选择防爆和防护等级；根据控制系统接口选择输出信号；量程选择要合理，避免大量程测小压力（精度下降）或小量程测大压力（过载损坏）；注意正负迁移（差压变送器测量液位时需要正负迁移）。提供选型技术支持，可根据应用需求推荐合适型号。

Honeywell压力变送器安装和调试方法：

1. 安装前检查：检查变送器型号、量程、精度、输出信号、防爆等级、接液材质是否符合要求；外观检查（外壳、膜片、过程连接、接线端子是否完好，膜片是否有凹陷或损伤）；核对供电电压和负载电阻（2线制4-20mA负载≤500Ω@24V）；用万用表检查电源和信号回路是否正常安装位置选择：安装在便于接线、调试、维护的位置，预留操作空间；避免安装在振动大、温度高、潮湿、腐蚀、强电磁干扰的位置，如无法避免应选用相应防护等级；测量液体压力时，变送器安装在取压口下方或同一水平位置，避免气体进入引压管；测量气体压力时，变送器安装在取压口上方或同一水平位置，避免液体进入引压管；测量蒸汽压力时，必须安装冷凝器（冷凝罐或环形冷凝管），使蒸汽冷凝为液体，避免高温蒸汽直接接触膜片过程连接安装：螺纹连接：在螺纹上缠绕生料带或涂密封胶（注意不要让密封胶进入膜片腔），用扳手拧紧，扭矩符合规格（通常30-50N·m，避免过紧损坏膜片）；法兰连接：更换密封垫片（根据介质和温度选择，如石墨缠绕垫、四氟垫、金属缠绕垫），对角均匀拧紧螺栓，确保密封良好，无泄漏；卡箍连接（卫生型）：更换密封圈（食品级硅胶或四氟），卡箍拧紧，确保密封，无死角；安装后检查是否有泄漏（用肥皂水或检漏仪检查）引压管安装（如需）：引压管使用不锈钢管（304/316L）或铜管，管径通常Φ6×1或Φ8×1，长度尽量短（≤5米），避免过长导致响应慢；引压管应有1:10至1:20的坡度，液体测量时坡度朝向变送器（排气），气体测量时坡度朝向取压口（排液）；引压管最高点安装排气阀（液体测量），最低点安装排液阀（气体测量）；测量高粘度、易结晶、易凝固介质时，引压管应保温或伴热，或使用法兰式变送器（隔膜密封）直接安装，避免引压管堵塞；差压变送器测量液位时，正负引压管应平行敷设，保温一致，避免温差导致测量误差接线：打开接线盒，按照接线图接线，2线制4-20mA：电源+（DC 24V）→变送器+（通常标有+或PWR），变送器-（标有-或SIG）→PLC模拟量输入+，PLC输入-→电源-，形成回路；3线制电压输出：红（电源+ DC 24V）、黑（电源- 0V）、绿（信号+）；RS485：红（电源+）、黑（电源-）、黄（A+）、绿（B-）；使用屏蔽电缆，屏蔽层单端接地（通常在控制室侧），避免两端接地形成地环路；接线端子拧紧（扭矩
2. 5-
3. 8N·m），避免松动；接线盒密封良好，确保防护等级（密封圈完好，电缆格兰拧紧）供电和检查：接通电源，检查电源指示灯是否亮（如有），变送器是否正常启动（无报警）；测量供电电压是否在额定范围内（DC 24V±10%）；测量输出信号是否在合理范围内（根据当前压力，4-20mA对应0-100%量程）零点校准：在无压力（通大气压，表压）或标准压力下，等待输出稳定，通过变送器上的零点按键（ZERO）或软件（HART手操器/调试软件）调整零点，使输出为4mA（0%）；差压变送器测量液位时，需要进行正负迁移（根据液位高度和密度计算迁移量）满量程校准：在满量程标准压力下（用压力校准仪加压），等待输出稳定，通过满量程按键（SPAN）或软件调整满量程，使输出为20mA（100%）线性测试：在量程的25%、50%、75%处加压，检查输出是否准确，误差应在精度范围内；如线性度超差，进行多点校准或更换变送器最终检查：反复测试多次，确认零点、满量程、线性、报警均正常；记录配置参数（量程、单位、零点、满量程、阻尼、报警），建立调试档案；贴标签注明变送器位号、量程、介质、调试日期、调试人员。提供安装和调试技术指导，可根据具体型号提供详细操作手册。

Honeywell压力变送器常见故障和处理方法：1.无输出（输出为0或4mA以下）：检查供电电压是否正常（DC 24V±10%），电源指示灯是否亮；检查电源极性是否接反（2线制+和-接反会导致无输出，不会烧毁，但需纠正）；检查输出回路是否断开（接线松动、电缆断裂、PLC输入模块故障）；检查负载是否超过额定值（2线制4-20mA负载≤500Ω@24V，负载过大导致电压不足，无法正常工作）；检查过程连接是否堵塞（引压管堵塞、阀门未打开、膜片被介质凝固堵塞）；检查变送器是否损坏（膜片破裂、电子元件故障、雷击或浪涌损坏），更换变送器测试

1. 输出跳变/不稳定：检查输入压力是否本身波动（如泵脉动、调节阀波动、介质流动不稳定），可增加阻尼时间（变送器内部阻尼，通常0-32s可调）或安装缓冲器；检查接线是否松动（电源端子、信号端子、接地端子）；检查是否有电磁干扰（引压管或电缆靠近变频器、电机、变压器，使用屏蔽电缆并单端接地，增加信号隔离器）；检查引压管是否有气体（液体测量时引压管积气导致压力波动，应排气）或液体（气体测量时引压管积液，应排液）；检查膜片是否有接触不良或振动（安装松动，膜片受振动影响）；检查变送器电源是否稳定（纹波过大，增加电源滤波器）
2. 测量不准（输出偏差大）：检查是否需要校准（零点和满量程漂移，定期校准建议每年一次，关键场合每半年）；检查量程设置是否正确（实际量程与变送器量程是否一致，单位是否正确，如kPa/MPa/bar）；检查零点是否漂移（通大气压时输出是否为4mA，如不是重新调零）；检查引压管是否堵塞或泄漏（堵塞导致压力传不到膜片，泄漏导致压力偏低，检查阀门、接头、法兰）；检查介质温度是否过高（高温导致膜片性能变化或信号漂移，应选用高温型或散热装置）；检查接液材质是否耐腐蚀（膜片被腐蚀导致性能变化，应选用正确材质）；检查安装位置是否正确（液体测量时变送器与取压口高度差导致液柱压力误差，应进行高度补偿；差压测量时正负引压管温差导致密度差误差）；检查是否有正负迁移设置错误（差压液位测量时迁移量计算错误）
3. 输出值偏低：检查引压管是否泄漏（接头、阀门、法兰泄漏导致压力偏低）；检查引压管是否积气（液体测量时积气导致压力传递滞后和偏低，排气）；检查膜片是否被介质覆盖或堵塞（高粘度、易结晶介质附着在膜片上，导致压力传递受阻，应清洗膜片或选用法兰式隔膜密封）；检查零点是否偏高（零点漂移导致整体输出偏低，重新调零）；检查供电电压是否偏低（电压不足导致输出偏低，检查电源和负载）
4. 输出值偏高：检查引压管是否有液柱压力（气体测量时引压管积液导致额外压力，排液）；检查零点是否偏低（零点漂移导致整体输出偏高，重新调零）；检查是否有外部压力作用在膜片上（安装应力、管道热膨胀导致膜片受额外力，应柔性安装或使用毛细管）；检查变送器是否在过压后膜片变形（过压导致膜片永久变形，输出偏高，需更换）
5. 输出不随压力变化（输出固定在某一值）：检查引压管阀门是否打开（根部阀、平衡阀是否在正确位置，差压变送器投运顺序：先开平衡阀，再开正负压阀，最后关平衡阀）；检查引压管是否完全堵塞（介质凝固、结晶、杂质堵塞，应疏通或更换引压管，或改用法兰式变送器）；检查膜片是否被凝固介质完全包裹（无法感受压力变化，应清洗膜片或选用防堵型）；检查变送器是否损坏（电子元件故障，输出固定，更换变送器）
6. 通信故障（HART/RS485）：检查通信参数是否一致（HART地址、波特率；RS485波特率、数据位、停止位、校验位、从站地址）；检查接线是否正确（HART并联在4-20mA回路上，RS485 A+/B-是否接反）；检查负载电阻是否正确（HART通信需要回路有250-600Ω电阻，通常PLC输入模块内阻已满足，如不满足需串联250Ω电阻）；检查通信距离是否超过额定值（HART≤1500米，RS485≤1200米，降低波特率可增加距离）；检查是否有电磁干扰（使用屏蔽电缆，远离强电）；检查主站和从站是否正常（用HART手操器或测试软件测试）
7. 防爆型故障：检查防爆密封是否完好（防爆面是否损伤、密封圈是否老化、电缆格兰是否拧紧）；检查是否在危险区域带电开盖（违反防爆规范，可能导致爆炸）；检查本安型是否配了安全栅（未配安全栅无法保证本安性能）；检查隔爆型外壳是否有裂纹（隔爆外壳损坏会失去隔爆性能）。处理原则：发现故障先检查电源和接线（最常见原因），再检查引压管和阀门，然后检查校准和配置，最后判断变送器是否损坏；易损件（密封圈、膜片、接线端子）及时更换；关键和安全场合使用冗余配置或备用变送器；建立维护档案，记录故障现象、原因、处理方法，便于故障分析。提供技术支持和备件供应。

Honeywell压力变送器在工业过程中的典型应用和维护：

1. 石油化工：管道和容器压力监测（原油、成品油、化工原料管道压力，确保管道安全，超压报警）、反应器压力控制（化学反应器压力精确控制，确保反应条件，提高产品质量和收率）、塔器压力控制（精馏塔、吸收塔压力控制，确保分离效果）、储罐液位测量（差压变送器测量储罐液位，通过液柱压力计算液位高度，需正负迁移）、流量测量（差压变送器配合孔板、文丘里、喷嘴测量流量，差压与流量平方成正比，需开方）、过滤器压差监测（过滤器进出口差压，判断滤芯堵塞程度，提示更换）、泵出口压力监测（泵出口压力，判断泵运行状态，空化或堵塞报警）电力：锅炉汽包水位测量（差压变送器测量汽包水位，高温高压，需平衡容器和冷凝罐，需温度补偿）、主蒸汽压力监测（锅炉出口主蒸汽压力，汽轮机入口压力，确保安全运行）、给水压力监测（锅炉给水压力，确保给水流量）、炉膛压力监测（锅炉炉膛负压，防止正压喷火或负压过大漏风）、除氧器压力/液位监测（除氧器压力和水位，确保除氧效果）、汽轮机润滑油压力监测（润滑油压力，低油压报警和停机保护）、凝汽器真空监测（凝汽器真空度，影响汽轮机效率）、烟气压力监测（引风机出口、除尘器进出口压力，判断烟道堵塞）冶金：高炉炉顶压力监测（高炉炉顶压力，影响炼铁效率和煤气回收）、热风炉压力监测（热风炉燃烧和送风压力）、轧机液压系统压力监测（液压系统压力，控制轧制力）、转炉烟罩压力监测（转炉烟罩微负压，防止煤气泄漏）、煤气管道压力监测（煤气管道压力，防止泄漏和回火）、氧枪冷却水压力监测（氧枪冷却水压力，低流量报警，防止氧枪烧损）水处理：供水管道压力监测（自来水供水压力，确保供水压力稳定，监测漏损）、水泵出口压力监测（水泵出口压力，判断泵运行状态）、过滤器压差监测（砂滤器、活性炭过滤器、精密过滤器压差，提示反洗或更换滤芯）、反渗透膜压差监测（RO膜进出口压差，判断膜污染程度，提示清洗）、加药系统压力监测（计量泵出口压力，判断加药管路是否堵塞）、污泥管道压力监测（污泥输送管道压力，判断堵塞）、水箱液位测量（差压或投入式液位计测量水箱水位）食品制药：卫生型压力监测（食品、制药管道和容器压力，卫生型卡箍连接，316L膜片，无死角，可CIP/SIP清洗）、灭菌柜压力/温度监测（灭菌柜压力和温度，确保灭菌效果，符合GMP要求）、发酵罐压力监测（发酵罐罐压，控制溶氧和防止染菌）、纯化水/注射水管道压力监测（纯化水、注射用水循环压力，确保流量和防止回流）、配料系统压力监测（配料罐压力，确保配料准确）HVAC（暖通空调）：空调风管静压监测（风管静压，控制风机变频，节能）、空调水管压力监测（冷冻水、冷却水管道压力，确保水循环）、过滤器压差监测（初效、中效、高效过滤器压差，提示更换）、房间压差监测（洁净室、实验室房间压差，防止交叉污染，正压/负压控制）、蒸汽压力监测（蒸汽锅炉、蒸汽管道压力）液压气动：液压系统压力监测（液压站、液压缸压力，控制作用力）、气动系统压力监测（空压机、气动设备压力，确保气源压力）、气缸压力监测（气缸两腔压力，控制推力和速度）、蓄能器压力监测（蓄能器氮气压力，判断是否需要充气）汽车和机械：发动机油压监测（发动机润滑油压力，低油压报警）、制动系统压力监测（制动管路压力，确保制动效果）、燃油压力监测（燃油轨压力，控制喷油量）、轮胎压力监测（TPMS，轮胎压力，确保行车安全）、液压系统压力监测（工程机械、农机液压系统）。维护要点：
2. 定期检查（建议每月一次）：安装是否松动、过程连接是否泄漏、接线是否老化松动、显示是否正常、输出是否稳定定期校准（建议每年一次，关键场合每半年一次）：零点和满量程校准，使用标准压力校准仪，记录校准数据，超差则调整或更换定期清洗（根据介质情况）：膜片和引压管清洗，去除介质附着和结晶，特别是高粘度、易结晶、腐蚀性介质定期更换易损件：密封圈（每年或每次检修时更换）、膜片（如发现腐蚀或损伤及时更换）、接线端子（如发现氧化或松动及时更换）建立维护档案：记录安装、调试、校准、维护、故障情况，便于趋势分析和预测性维护备件管理：关键位置变送器备用一台，易损件（密封圈、膜片、显示模块）适量库存，确保故障时快速更换。提供应用和维护技术支持，可根据行业和应用需求提供完整的压力测量解决方案。
