FER20差动变压LVDT位移传感器

LVDT（Linear Variable Differential Transformer，线性可变差动变压器）是一种基于电磁感应原理的非接触式位移传感器。工作原理：LVDT由一个初级线圈和两个次级线圈（对称分布）组成，中间有一个可移动的铁芯。当初级线圈施加交流激励电压时，两个次级线圈会产生感应电压。当铁芯处于中间位置时，两个次级线圈的感应电压相等，输出为零；当铁芯移动时，两个次级线圈的感应电压产生差值，输出电压与铁芯位移成正比。特点：

1. 非接触测量：铁芯与线圈无物理接触，无磨损，寿命长（理论无限）高精度：线性度可达±
2. 05%FS，分辨率优于
3. 1μm高可靠性：结构坚固，抗振动、抗冲击，适合恶劣环境宽温度范围：工作温度-55℃至+150℃（标准型），高温型可达+200℃无限分辨率：模拟输出，分辨率理论无限，实际受采集系统限制低漂移：温漂小，长期稳定性好多种量程：从±1mm到±500mm，覆盖微位移到大位移多种输出：模拟量（±5V、0-5V、0-10V、4-20mA）、数字量（RS485/SSI）。广泛应用于工业自动化、航空航天、汽车、测试测量、科研等领域。

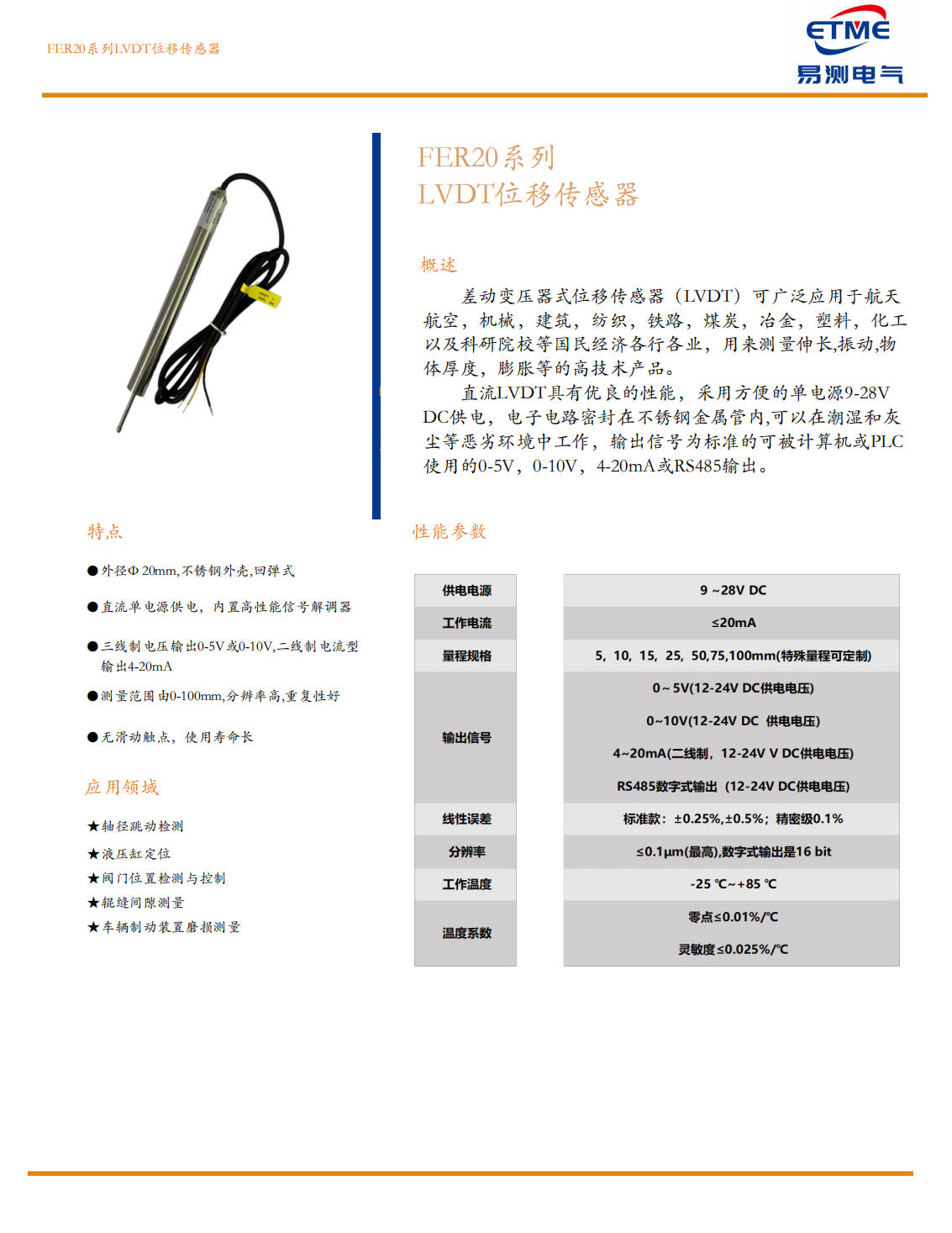

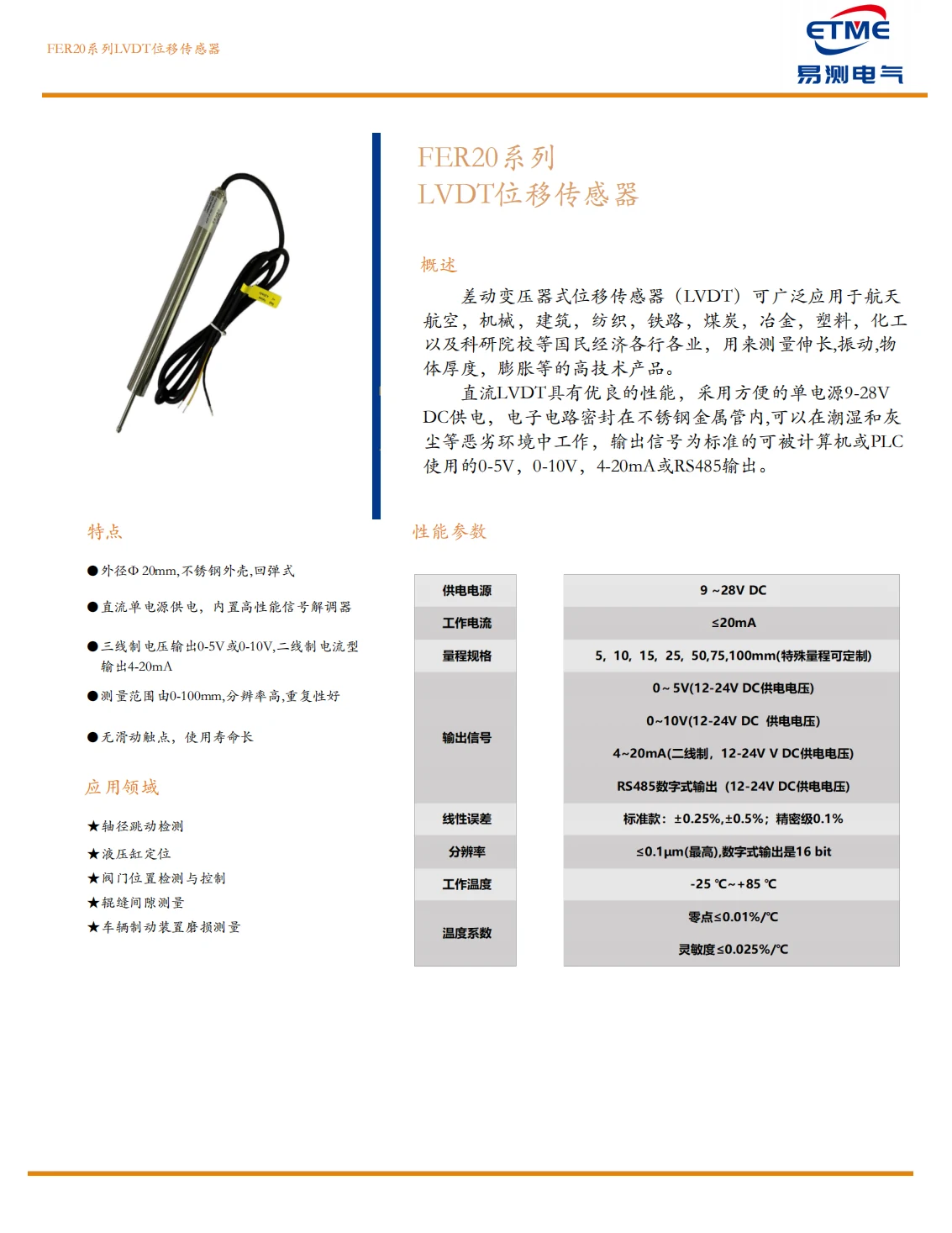

LVDT位移传感器的主要性能指标：

1. 量程：±1mm、±2mm、±5mm、±10mm、±25mm、±50mm、±100mm、±200mm、±500mm等，也可定制特殊量程线性精度：精密型±
2. 05%FS，标准型±
3. 1%FS，经济型±
4. 25%FS至±
5. 5%FS重复精度：±
6. 005%FS至±
7. 01%FS分辨率：理论无限（模拟输出），实际可达
8. 01μm至
9. 1μm（取决于采集系统）温漂：零点温漂≤
10. 01%FS/℃（精密型）至≤
11. 05%FS/℃（经济型），灵敏度温漂≤
12. 01%FS/℃至≤
13. 05%FS/℃长期稳定性：年漂移≤
14. 1%FS激励电压：3V至24V AC（频率1kHz至10kHz，通常5kHz），或内置信号调理模块DC 24V供电输出信号：不带电路型输出为交流差分信号（需配解调电路），带电路型输出为直流模拟信号（±5V、0-5V、0-10V、4-20mA）或数字信号（RS485/SSI）响应频率：-3dB带宽50Hz至500Hz（取决于量程和电路）工作温度：-55℃至+150℃（标准型），高温型+200℃，低温型-196℃（液氮）防护等级：IP40（标准型，线圈部分），IP65/IP67（密封型，带外壳）抗振动：10g至50g（取决于型号），抗冲击：50g至500g。选型根据应用需求确定。

LVDT位移传感器的输出信号类型：

1. 交流输出型（不带电路）：初级线圈输入交流激励电压（3-24V AC，1-10kHz），次级线圈输出交流差分信号（两个次级线圈的电压差），需外接信号调理模块（解调器）转换为直流信号；接线通常为6线制：初级+、初级-、次级1+、次级1-、次级2+、次级2-直流输出型（内置信号调理电路）：DC 24V供电（12-30V），输出直流模拟信号：0-5V、0-10V、±5V、±10V电压输出（3线制：电源+、电源-、信号+），4-20mA电流输出（2线制或3线制）数字输出型（内置数字电路）：RS485/Modbus RTU（支持多节点，传输距离远，4线制：电源+、电源-、A+、B-），SSI同步串行接口（高速，高精度，6线制：电源+、电源-、时钟+、时钟-、数据+、数据-）比例输出型：输出与位移成正比的电压或电流信号，可直接接入PLC或数据采集系统。接线注意事项：
2. 交流输出型必须使用配套的信号调理模块，激励电压和频率必须与传感器匹配直流输出型接线时注意电源极性，电压输出型负载阻抗≥10kΩ，电流输出型负载≤500Ω数字输出型需根据协议接线，RS485总线两端接120Ω终端电阻，SSI需配置时钟频率和数据位使用屏蔽电缆，屏蔽层单端接地，远离强电磁干扰源（变频器、电机、接触器）接线牢固，避免受力，电缆弯曲半径≥50mm长距离传输（>100米）建议使用电流输出或数字输出，避免电压信号衰减。提供接线技术指导。

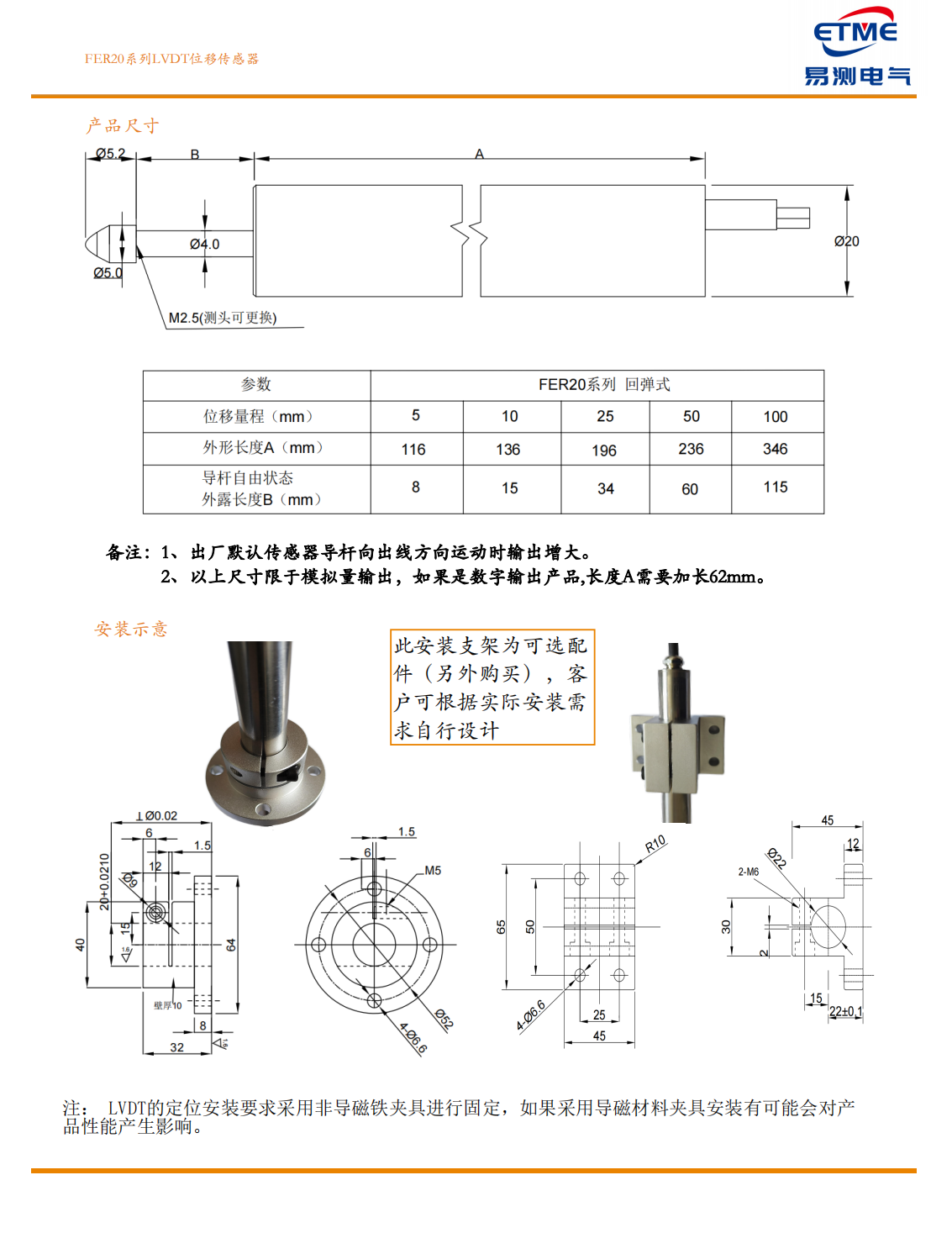

LVDT位移传感器安装和使用注意事项：

1. 安装方式：轴向安装（传感器轴线与运动方向一致，最常用）、径向安装（通过杠杆或滚轮将位移转换为轴向位移）、法兰安装（通过法兰盘固定）、螺纹安装（通过螺纹固定）、探头式（测杆与被测物接触，弹簧加载）对中要求：传感器轴线必须与被测运动方向严格平行，角度偏差≤±
2. 5°，径向偏差≤±
3. 2mm（根据量程），避免侧向力损坏测杆和铁芯铁芯安装：铁芯（测杆）必须与线圈同轴，间隙均匀，避免与线圈内壁摩擦；铁芯固定牢固，避免随振动松动行程限制：测杆的最大行程不得超过额定量程的110%，避免过载损坏；测杆缩回时不得撞击底部，建议留1-2mm余量弹簧加载型：探头式LVDT内部有弹簧，测量时测杆与被测物接触，弹簧力通常为
4. 5N至5N，确保接触良好但不会顶起被测物环境要求：工作温度在额定范围内，避免高温、高湿、强腐蚀；防护等级满足现场要求（IP65/IP67）；避免强电磁干扰（远离变频器、电机、变压器）激励要求：交流输出型必须使用配套的信号调理模块，激励电压和频率必须与传感器铭牌一致，电压波动≤±5%，频率稳定度≤±
5. 1%校准：定期校准（建议每年一次），使用标准量块或激光干涉仪，检查零点、满量程、线性度，超差时调整信号调理模块的零点和增益维护：定期检查安装是否松动、测杆是否磨损、接线是否老化、密封是否完好；非接触式LVDT无机械磨损，寿命长，免维护；交流输出型的信号调理模块需定期检查。提供安装和校准技术指导。

LVDT位移传感器典型应用场景：

1. 工业自动化：液压缸/气缸位置反馈、阀门开度控制、机械手位置测量、机床位置检测、包装机械位置控制、纺织机械张力控制测试测量：材料试验机位移测量、振动台位移检测、疲劳试验机位移反馈、冲击试验机位移测量、精密平台位置控制航空航天：飞机舵面位置反馈、发动机油门控制、起落架位置检测、卫星天线指向控制、火箭发动机推力调节汽车：悬架高度传感器、节气门位置传感器、刹车踏板位置传感器、座椅位置调节、变速箱档位检测能源电力：风力发电机桨距角控制、水轮机导叶开度测量、汽轮机阀门位置反馈、核电站控制棒位置检测、太阳能跟踪器位置控制科研教育：精密位移平台控制、微位移测量、材料变形测量、结构健康监测、地震监测医疗设备：CT机扫描架位置测量、手术机器人位置反馈、康复机器人位移检测、病床高度调节冶金钢铁：轧机辊缝测量、连铸机位置控制、加热炉炉门位置检测、钢带张力测量。选型建议：
2. 微位移（<5mm）、高精度选用小型LVDT（±1mm至±5mm，精度±
3. 05%）中等位移（5-100mm）选用标准型LVDT（±10mm至±100mm）大位移（>100mm）选用大型LVDT（±100mm至±500mm）恶劣环境（高温、强振动、强腐蚀）选用密封型、高温型、防腐型LVDT需要直接接入PLC选用直流输出型（4-20mA/0-10V）需要高精度、长距离传输选用数字输出型（RS485/SSI）成本敏感、已有信号调理模块选用交流输出型空间受限选用微型LVDT（直径8mm至12mm）。提供选型技术支持，可根据应用需求定制量程、输出、安装方式。
