SICK 接近开关IME12系列
SICK IME12系列M12电感式接近开关齐平安装，感应距离2至4毫米，IP67防护适应严苛环境。PNP/NPN与常开常闭可选，镀镍铜外壳坚固耐用，抗干扰性能好检测稳定，适用于机械限位与行程检测。
SICK IME12系列M12电感式接近开关齐平安装，感应距离2至4毫米，IP67防护适应严苛环境。PNP/NPN与常开常闭可选，镀镍铜外壳坚固耐用，抗干扰性能好检测稳定，适用于机械限位与行程检测。
产品概述
SICK IME12 系列为 M12 螺纹封装的接近开关（以电感式为主，并提供磁性等多种版本），用于非接触式检测金属目标的位置与到位状态。产品外观小巧、检测距离稳定，现货储备型号丰富，便于快速交付与替换。
SICK 电感式接近传感器 IME 系列在狭小空间内运用高科技实现非接触检测。集成专用集成电路（ASIC）经独立制造工艺实现数字化调节，开关点数据存于芯片内，确保全批次准确的开关点与超高的重复性；外壳内部采用创新“热熔浇铸成型”工艺，具备极高的抗冲击与抗振动能力，保障机器内部高定位精度与长期稳定工作。
主要特点
- M12 标准螺纹，安装方便
- 多种检测距离（2 / 3.2 / 4 mm，齐平安装）
- NPN / PNP、常开 / 常闭可选
- 高防护等级 IP67，适合严酷环境
- 抗振动、耐粉尘，不易受环境影响
- 数字化调节，开关点准确、重复精度高
- 热熔浇铸成型外壳，抗冲击抗振动
- 现货型号齐全，交付快捷
规格参数
| 项目 | 参数 |
|---|---|
| 系列 | IME12 系列（电感式接近传感器） |
| 封装 | M12 × 1 公制螺纹 |
| 安装方式 | 齐平（可齐平安装于金属） |
| 触发感应距离 Sn | 2 / 3.2 / 4 mm（取决于型号） |
| 电气规格 | DC 3 线 |
| 开关量输出 | PNP / NPN |
| 开关功能 | 常开（NO）/ 常闭（NC） |
| 连接方式 | M12 4 针插头 或 2 ~ 10 m 电缆 |
| 外壳材料 | 镀镍黄铜 / 不锈钢 V2A |
| 感应面 | 塑料材质 |
| 防护等级 | IP67（部分型号 IP65） |
| 工作温度 | -25 °C ~ +75 °C |
应用领域
机械定位、气缸到位检测、自动化装配与输送、包装设备位置反馈、严酷工业环境下的非接触检测。

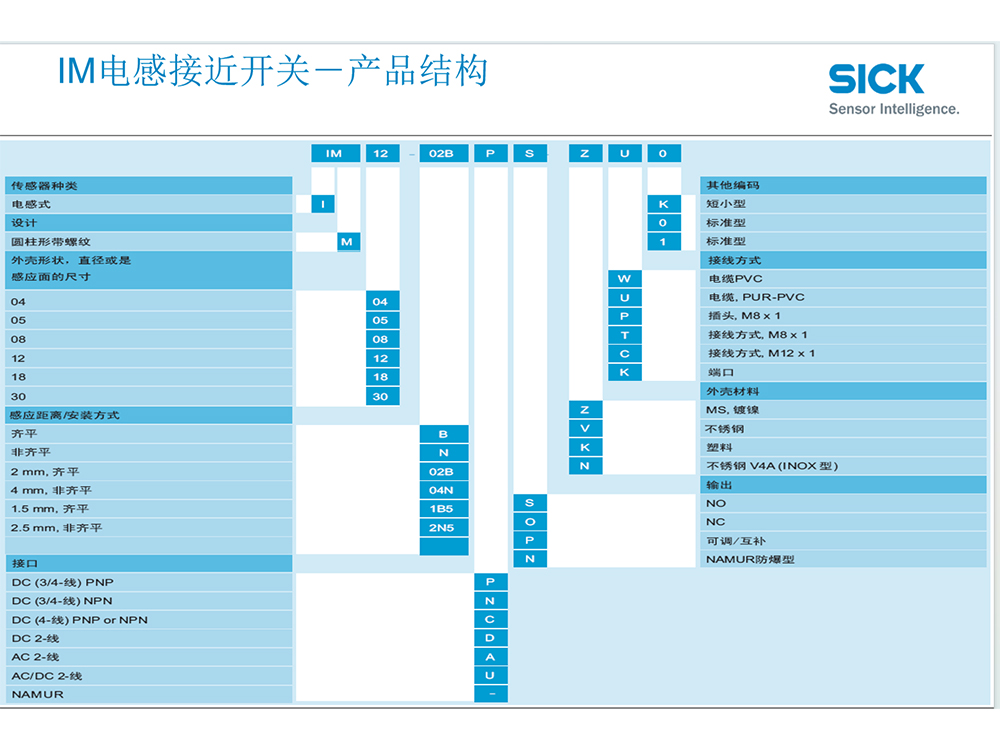

典型型号（选型参考）
| 型号 | 感应距离 | 输出 | 开关功能 | 连接 |
|---|---|---|---|---|
| IME12-02BPSZC0S | 2 mm | PNP | 常开 | M12 4 针插头 |
| IME12-02BNSZC0S | 2 mm | NPN | 常开 | M12 4 针插头 |
| IME12-04BPSZC0S | 4 mm | PNP | 常开 | M12 4 针插头 |
| IME12-04BNOZC0S | 4 mm | NPN | 常闭 | M12 4 针插头 |
| IME12-02BPSZW2S | 2 mm | PNP | 常开 | 3 芯电缆 2 m |
以上为 IME12 系列部分常用型号，完整订货号与可选长度、插头 / 电缆配置详见 SICK 产品总览，或联系我司协助选型。
技术优势
- 坚固设计，机器可用性高
- 采购成本低，经济实用
- 标准系列丰富，选型灵活
- 开关行为准确，定位精度高
安装与接线注意事项
按检测距离与工件材质选型，避免金属安装支架进入敏感区影响检测；接线区分 NPN/PNP 与电源极性，推荐使用屏蔽电缆并单端接地；定期检查动作可靠性，确保检测稳定。
外壳防护 IP 等级标准
IP 等级由两个数字组成，第一个数字表示防尘、防止外物侵入等级，第二个数字表示防湿气、防水侵入的密闭程度。
| 数字 | 防尘 / 防止外物侵入等级 |
|---|---|
| 4 | 防止大于 1.0mm 的固体外物侵入 |
| 5 | 侵入的灰尘量不会影响电器的正常运作 |
| 6 | 完全防止外物及灰尘侵入 |
| 数字 | 防湿气、防水侵入的密闭程度 |
|---|---|
| 0 | 对水及湿气无特殊的防护 |
| 5 | 防止来自各方向由喷嘴射出的水侵入电器而造成损坏 |
| 6 | 防止来自各方向由强力喷射的水侵入电器而造成损坏 |
| 7 | 电器浸在水中一定时间或水压一定的标准以下，可确保不因侵水而造成损坏 |
工业现场传感器与控制器常与油、水及粉尘接触，选择适当的防护等级十分必要。接近开关与安全继电器通常可达 IP67，可应对喷溅、冲洗与多尘环境。
SICK接近开关IME12系列 采用成熟可靠的传感技术设计，可长期稳定运行于工业现场复杂环境，为客户提供准确、连续的测量数据。
该产品结构紧凑、安装便捷，支持多种标准信号输出，可直接接入 PLC、运动控制器、数据采集系统，实现自动化设备的位置、位移或压力监测。
常见问题
SICK（西克，德国SICK AG）是全球知名的传感器制造商，接近开关（Proximity Sensor）用于非接触检测金属或非金属物体的存在和位置。工作原理：
- 电感式接近开关（Inductive）：基于电磁感应原理，传感器内部有一个LC振荡电路，产生高频交变磁场，当金属物体接近磁场时，金属内部产生涡流，消耗振荡能量，使振荡幅度衰减或停止，检测电路检测到振荡变化后输出开关信号。只检测金属物体（铁、铝、铜、不锈钢等），检测距离取决于金属材质（铁最大，非铁金属较小） 。
- 电容式接近开关（Capacitive）：基于电容变化原理，传感器探头是一个电极，被测物体是另一个电极（或接地），当物体接近时，电容值发生变化，检测电路检测到电容变化后输出开关信号。可检测金属和非金属物体（塑料、木材、液体、粉末等），检测距离取决于物体材质和介电常数 。
- 光电式接近开关（Photoelectric）：基于光的发射和接收，包括对射式（发射器和接收器分离，物体遮挡光线时动作）、镜面反射式（发射器和接收器一体，通过反射板反射光线，物体遮挡时动作）、漫反射式（发射器和接收器一体，物体反射光线时动作）。检测距离远（从几厘米到几十米），可检测各种物体 。
- 磁性接近开关（Magnetic）：基于磁场检测，内部有干簧管或霍尔元件，当磁铁接近时，磁场使干簧管吸合或霍尔元件输出信号。只检测磁铁，检测距离取决于磁铁强度。SICK接近开关特点：
- 高品质：德国制造，精度高，可靠性好，寿命长系列齐全：从微型到大型，从标准到特殊（防爆、防水、高温、耐清洗）检测距离远：电感式从
- 6mm到50mm以上，光电式从几厘米到几十米响应速度快：通常<1ms，适合高速检测多种输出：NPN/PNP、常开/常闭、继电器输出、模拟量输出、IO-Link智能输出多种供电：DC 10-30V（最常用）、AC 20-250V、AC/DC通用防护等级高：IP67（标准）、IP68/IP69K（防水耐清洗型）、防爆型（Ex d/Ex ia）智能功能：IO-Link通信（可配置参数、诊断状态、读取测量值）、自诊断、温度补偿、抗干扰。广泛应用于自动化生产线、机床、包装机械、汽车、电子、食品、医药、物流等行业的位置检测、计数、定位、限位等。
