磁致伸缩位移传感器接线图要按输出类型分开看,模拟量、SSI、Start/Stop 和现场总线这四类的接法完全是两回事。总的原则一句话:电源、信号、共地分清楚,屏蔽层单点接地,总线型两端加终端电阻。搞混了轻则读数跳变,重则一上电就把电子头打坏,下面逐类说。

磁致伸缩位移传感器
图:磁致伸缩位移传感器产品实拍(易测电气)

磁致伸缩位移传感器接线图:先分清四类输出

德敏哲传感器的信号输出给得比较全,模拟量有电压和电流两种,数字量有 SSI 和 Start/Stop,现场总线有 CANbus 和 Profibus-DP。同一支传感器,输出类型不一样,接线端子定义就不一样,拿到手先看铭牌和样本确认是哪一类,再看图接。

先用一张表把四类的适用场合和接线特征对齐,方便对号入座。

输出类型线制特点适合的场合接线注意
模拟量(电流 / 电压)通常三线或四线,连续输出常规位置反馈、接 PLC 模拟量模块电源与信号分开走,屏蔽单点接地
SSI时钟 + 数据,多为差分两对多点级联、要求绝对位置时钟与数据成对绞合,线不要太长
Start/Stop两线脉冲,脉冲间隔表征位置老系统兼容、测脉冲间隔按极性接,别与电源线混走
现场总线(CANbus / Profibus-DP)两线差分总线多轴组网、需要状态与诊断两端接终端电阻,地址与速率一致

模拟量输出:先认线色,再接电源与信号

模拟量是三线制最常见:一根电源正、一根电源负(0V)、一根信号输出。四线制则多一根独立的信号地,抗干扰更好一些。

线色各家会有点差别,行业里比较常见的约定是:电源正棕、0V 蓝、信号输出黑。但这只是常见做法,接线前一定以传感器铭牌和随机样本为准,不要凭颜色硬接。接错电源极性是最容易烧件的一种错。

供电按标称电压给,常见是 24Vdc。电流输出 4~20mA 串在回路里量,电压输出 0~10V 并联在输出与 0V 之间量。接 PLC 之前先用万用表确认输出电压、电流在范围内,再往模块上接。

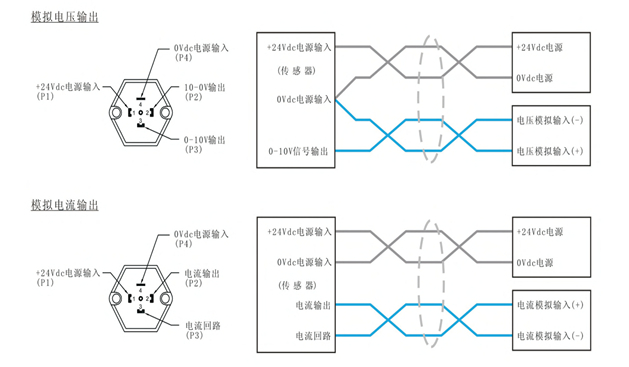

磁致伸缩传感器 电子头 电源 +(棕) 0V(蓝) 信号(黑) 控制柜 / PLC +24V 0V / COM AI 模拟输入 屏蔽层只在控制柜一侧接地(单点) 线色以铭牌与样本为准,接前先断电
图:模拟量三线接法——电源棕、0V 蓝、信号黑,屏蔽层只在控制柜一侧做单点接地

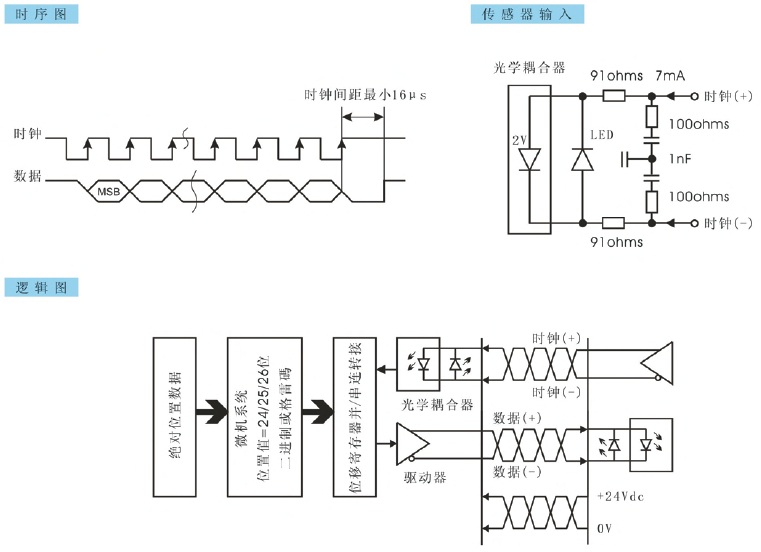

SSI 输出接线:时钟和数据要成对

SSI 是同步串行接口,主站给时钟脉冲,传感器回串行数据,位置是绝对量,一上电就知道在哪,不用回零。

接线一般是两对差分线:一对时钟 CK+ / CK−,一对数据 DATA+ / DATA−,再带电源和地。差分对必须用双绞线,时钟和数据不能跟电源线捆在一个线槽里走,不然时钟沿容易被干扰,出现"位置值成片乱跳"的现象。

SSI 的线长和时钟频率要配合着看:线越长,时钟频率就得压得越低,具体能拉多长、跑多快,以厂家样本给的曲线为准,别拿短线的经验套长线。

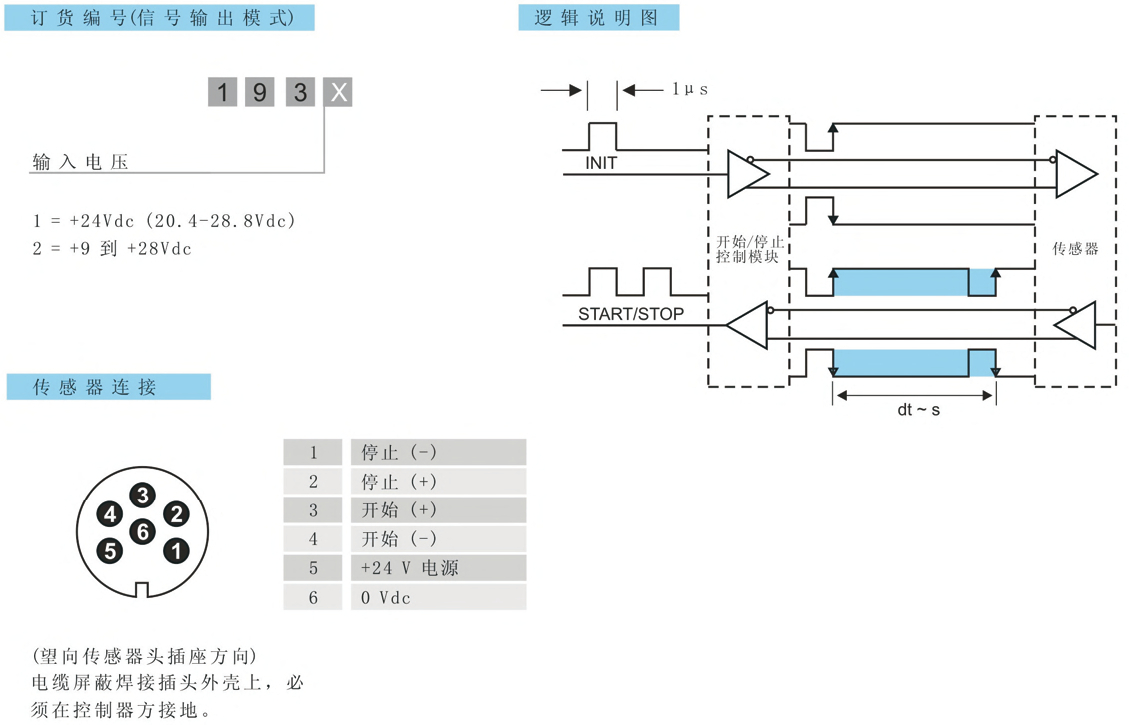

Start/Stop 输出接线:两线脉冲,注意极性

Start/Stop 用脉冲间隔来表征位置:主站发一个启动脉冲,传感器回一个停止脉冲,两个脉冲之间的时间对应磁环位置。这种输出多用在老系统兼容的场合。

接线就两根信号线加电源,关键在极性别接反,以及信号线与电源线分开走。因为脉冲间隔本身是测量对象,线上一旦叠上干扰,间隔就被"拉长",读数跟着偏,所以这类输出对走线比模拟量还挑。

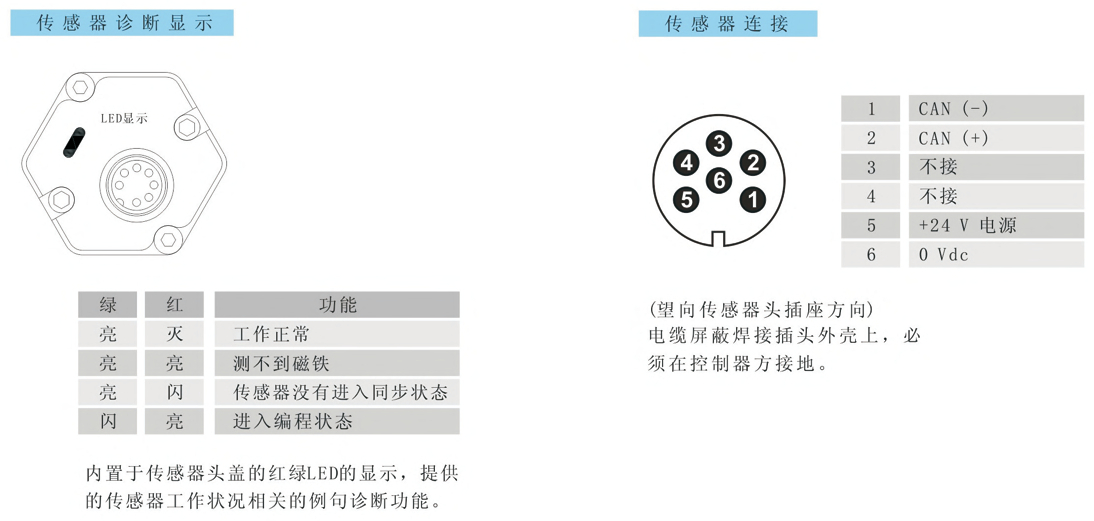

CANbus 输出接线:两线差分,两端加终端电阻

CANbus 走 CAN_H、CAN_L 两线差分,一条总线能挂多个站点,布线省、抗干扰强。加上电源和屏蔽,一共四根线,接起来不复杂,规矩在终端电阻和地址上。

物理上最远的两个节点各接一个 120Ω 终端电阻,中间节点不接。节点地址不能重复,波特率全网络必须一致,这两样对不上,整条总线都起不来。总线跟动力线分开走,屏蔽层单点接地。

控制器 / 主站 CAN 接口 CAN_H CAN_L 传感器 1 传感器 N 120Ω 120Ω 电源 +24Vdc 与 0V 单独两线,屏蔽层单点接地
图:CANbus 两线差分接法——120Ω 终端电阻只加在物理两端,中间节点不接
接线前一律断电。磁致伸缩的电子头怕带电插拔,尤其是现场反复拔插排查的时候,一次带电插上就可能把输出级打坏,判断标准很简单:断电接线、上电测量、异常立即断电。

四条通用要点,哪类输出都别省

  • 屏蔽层单点接地:只在控制柜一侧接地。两头都接会形成地环流,读数就跳。
  • 电源与信号分开走:动力电缆别跟信号线捆在一个线槽里,旁边有变频器更要拉开距离。
  • 接线前先断电:电子头怕带电插拔,这条省不得。
  • 总线型加终端电阻:CANbus 两端各一个 120Ω,少一个通讯就不稳。

再补一句实用的:模拟量里,电流输出(4~20mA)比电压输出抗干扰强、传输距离远。现场到控制柜超过 10 米,优先考虑电流型;超过几十米又不想布粗线,考虑总线型或 SSI。

接线前顺手确认:量程与精度

接线之前把量程和精度扫一眼,心里有个数,后面排查读数偏差时用得上。磁致伸缩是绝对位置测量,内部活动磁环跟波导丝不接触,没有摩擦磨损的问题,所以寿命长,油污、粉尘重的场合也能正常工作。

行程做到 10 米或更长没问题。标称精度一般按 0.05% F·S 给,行程 1 米以上时精度可以做到 0.01% F·S,重复性能到 0.001% F·S。这些是样本上的标称值,不同系列、不同量程会有差异,具体以对应型号的厂家样本为准。接线后读数偏差大,先查接线和屏蔽,再回头核量程设置。

现场坑点:两次接线踩坑的现象、原因和处理

第一次,读数一直跳。模拟量接好之后位置值小幅乱跳,换了传感器还是跳。查出来是屏蔽层两头都接了地,地环流在信号线上叠了干扰。处理:屏蔽层只在控制柜一侧接地,另一头剪断悬空,跳变当场就好了。

第二次,总线时通时断。CANbus 台架上好好的,接到现场线一拉长就断断续续。原因是只有一个终端电阻,另一个在中间节点上。处理:把终端电阻只留物理两端各一个,中间节点全部取消,通讯稳定下来。

磁致伸缩位移传感器接线图常见问题

问:三线制和四线制的模拟量输出,接法差在哪?
答:三线制是电源正、0V 和一根信号输出,靠共地回路量信号;四线制多一根独立信号地,把信号回路和电源回路分开,抗干扰更好。现场到控制柜超过 10 米,优先选电流输出 4~20mA,比电压输出抗干扰强、距离也拉得远。

问:线色到底信铭牌还是信经验?
答:信铭牌和随机样本。行业里常见的约定是电源正棕、0V 蓝、信号黑,但各家会有点差别,颜色只是个提示,真正定线要看样本上的端子定义。接错电源极性是最容易烧件的一种错,接之前拿万用表再确认一遍。

问:SSI 的时钟线和数据线能不能跟电源一起走?
答:不建议。SSI 的时钟和数据都是差分对,必须双绞,且不能跟电源线捆在一个线槽里,否则时钟沿容易被干扰,位置值会成片乱跳。线越长,允许的时钟频率越低,具体长度和频率的配合关系以厂家样本为准。

问:CANbus 终端电阻到底加几个、加在哪?
答:只加两个,接在物理上最远的两个节点上,120Ω。中间节点一个都不要接,多接等于给总线并了电阻,信号幅度被压低,典型表现就是"短线能通、线一长就断"。顺带把节点地址和波特率核一遍,这两样不一致整条总线起不来。
