CANopen位移传感器使用注意事项

适用场景

采用 CANopen 总线组网的多传感器设备，多轴位置检测、集中监控场合。CANopen 在注塑机、压铸机、液压系统、包装机械等设备上应用普遍，一台设备挂十几个乃至几十个传感器节点很常见，总线应用是否可靠，直接影响整机运行。

注塑、压铸、包装这类设备的总线化程度越来越高，传感器作为节点接入，布线、接地、配置的规范性直接决定整机可靠性。总线故障的排查难度高于模拟量，细节问题造成的偶发故障尤其难定位。

产品功能

CANopen 输出的是数字信号，理论上比模拟量抗干扰更强，但物理层处理不到位时反而可能受到更大干扰，而且现场不易察觉，常见表现是数据跳动大、通讯中断。数字信号抗干扰的前提是施工规范，接线、接地、布线任何一个细节出问题，都会让数字信号的优势用不出来。

总线上的节点一多，任何一个节点接线不规范，都可能把干扰带到整条总线上，影响别的节点，所以规范是整条链路的事，不是单个节点的事。

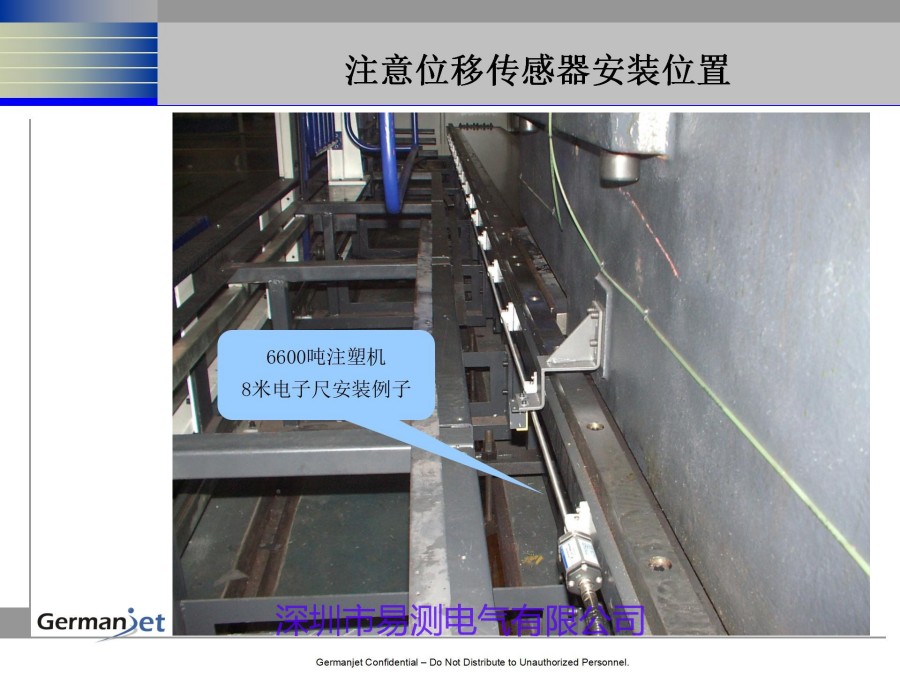

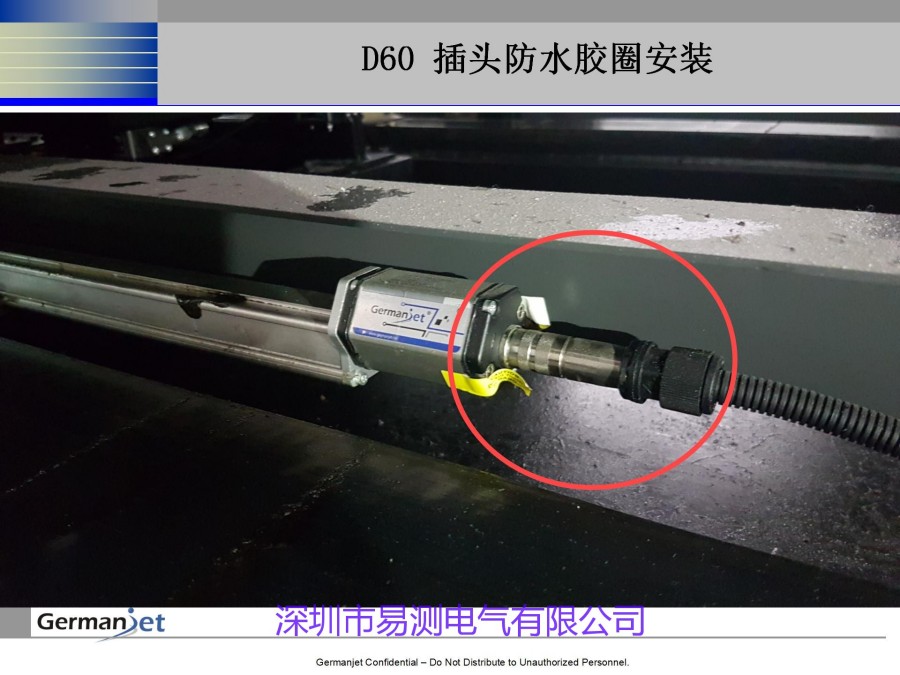

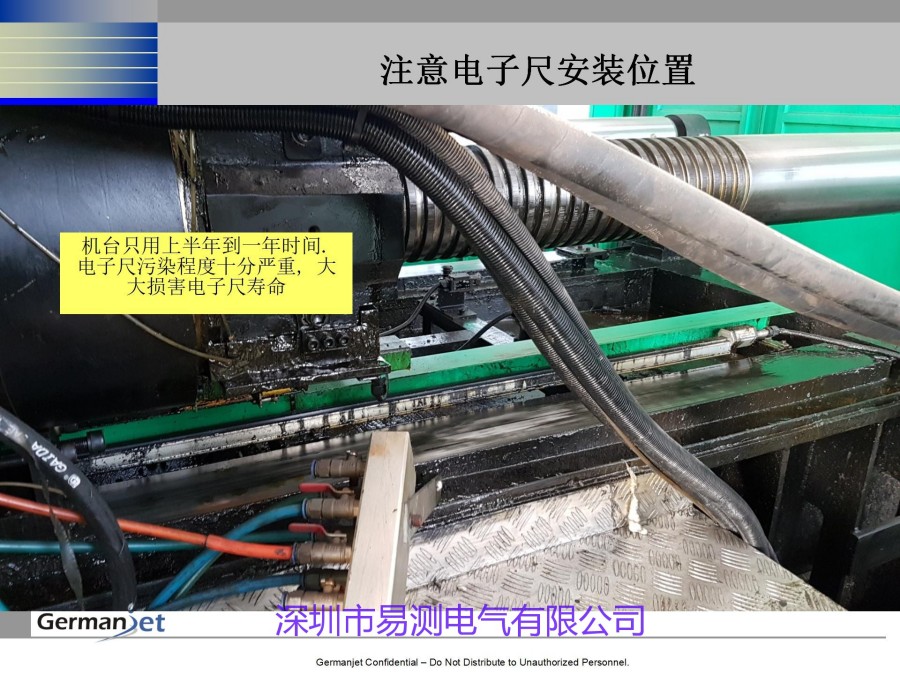

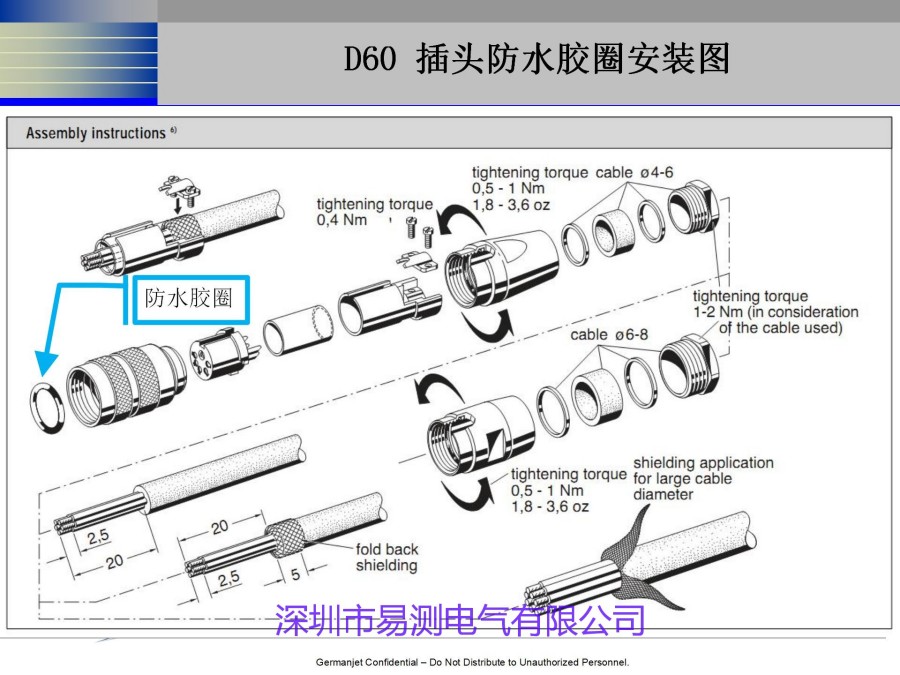

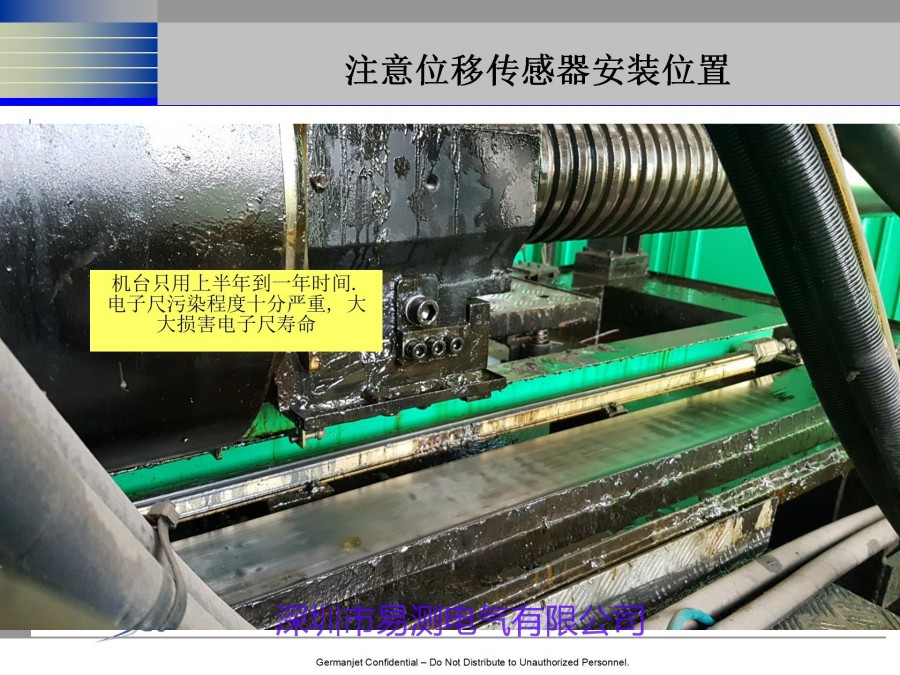

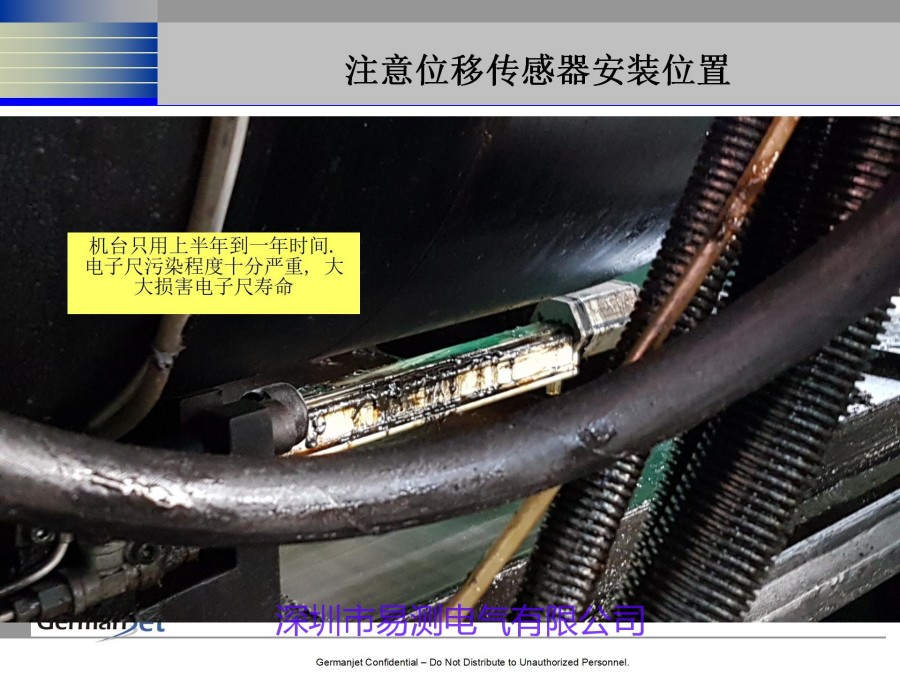

安装注意事项

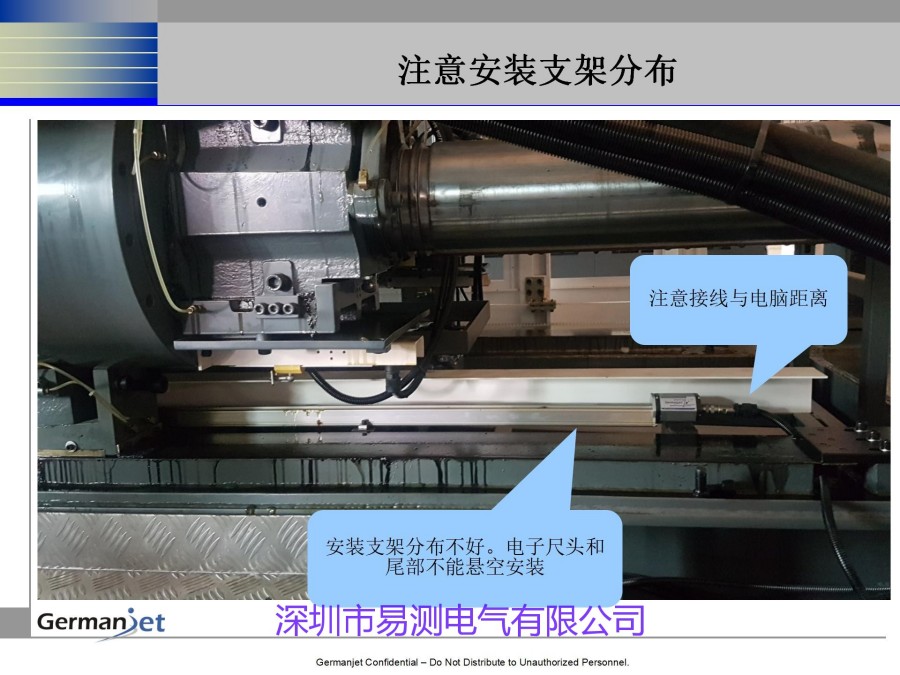

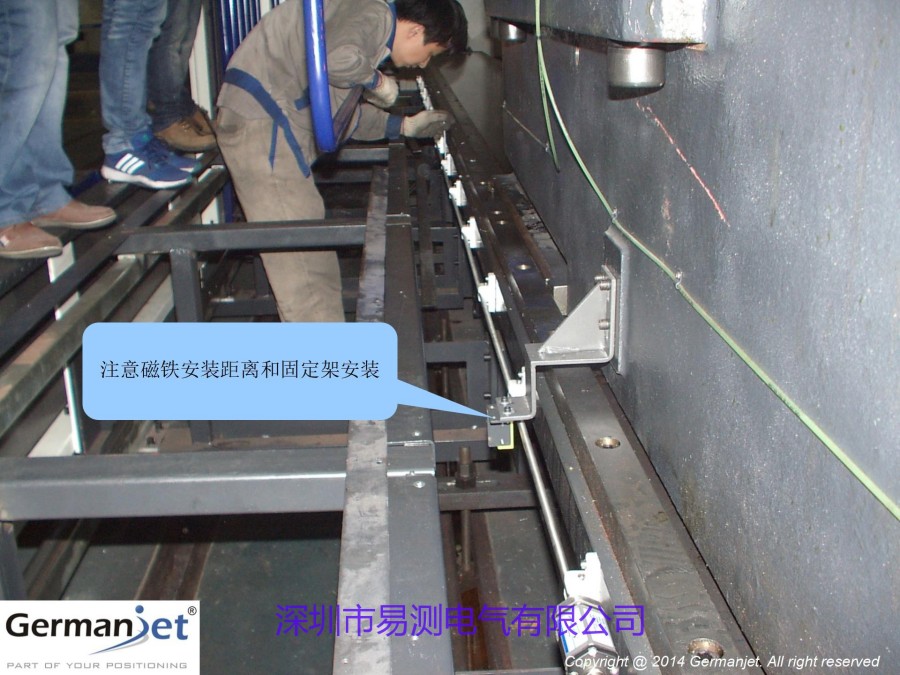

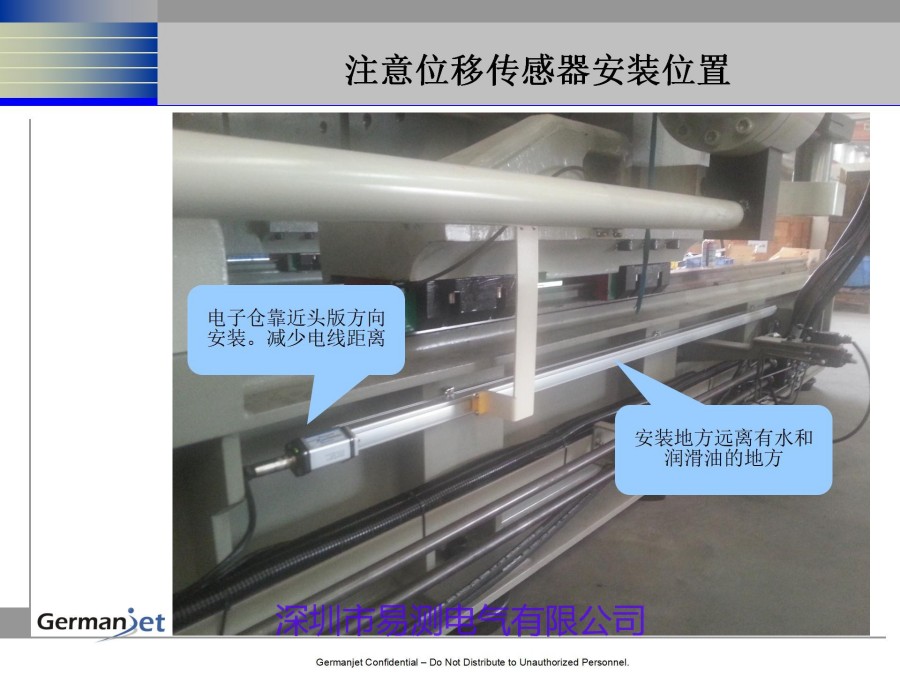

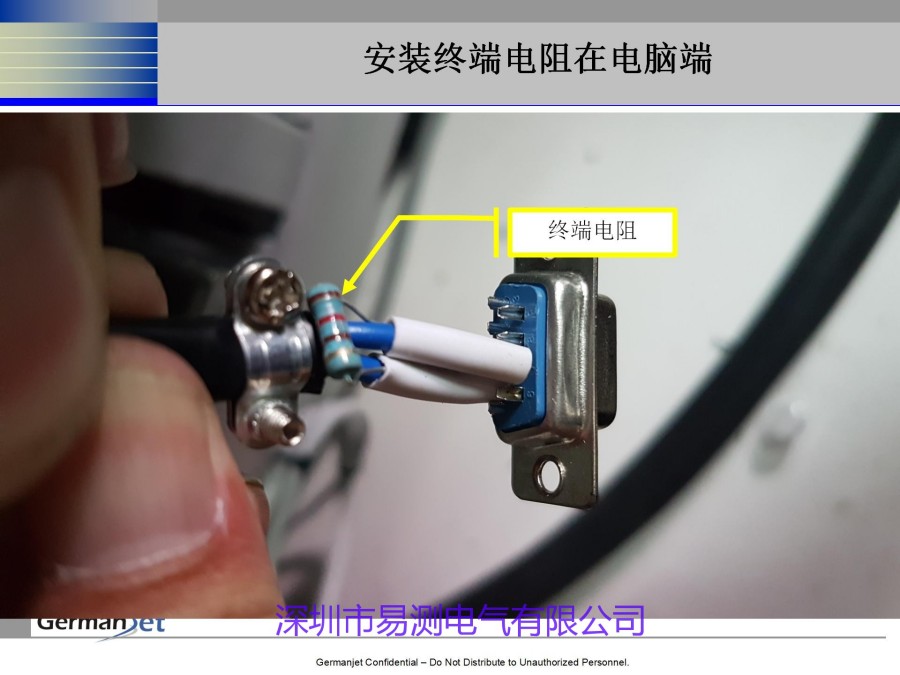

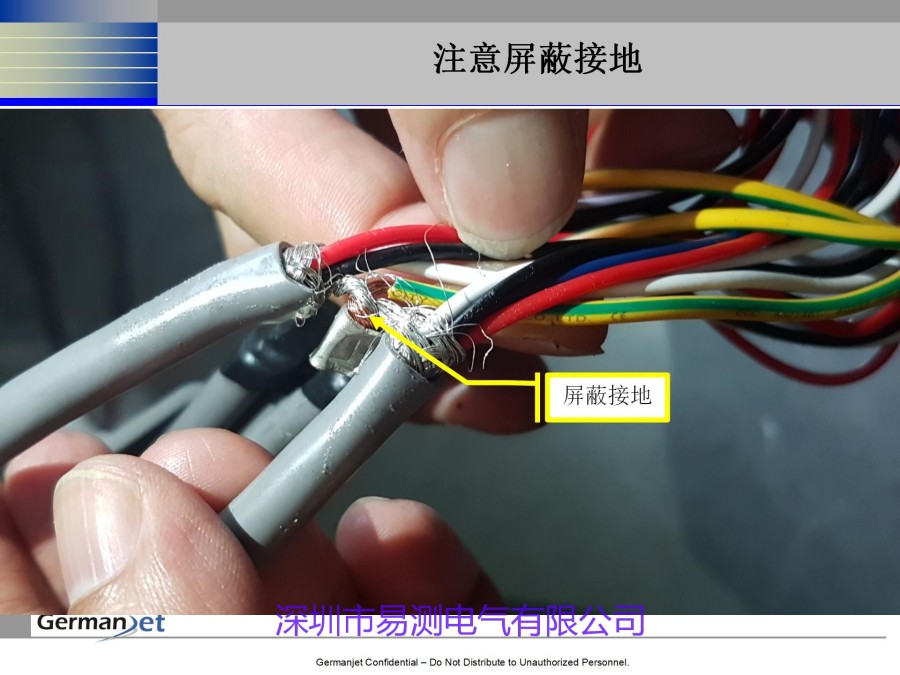

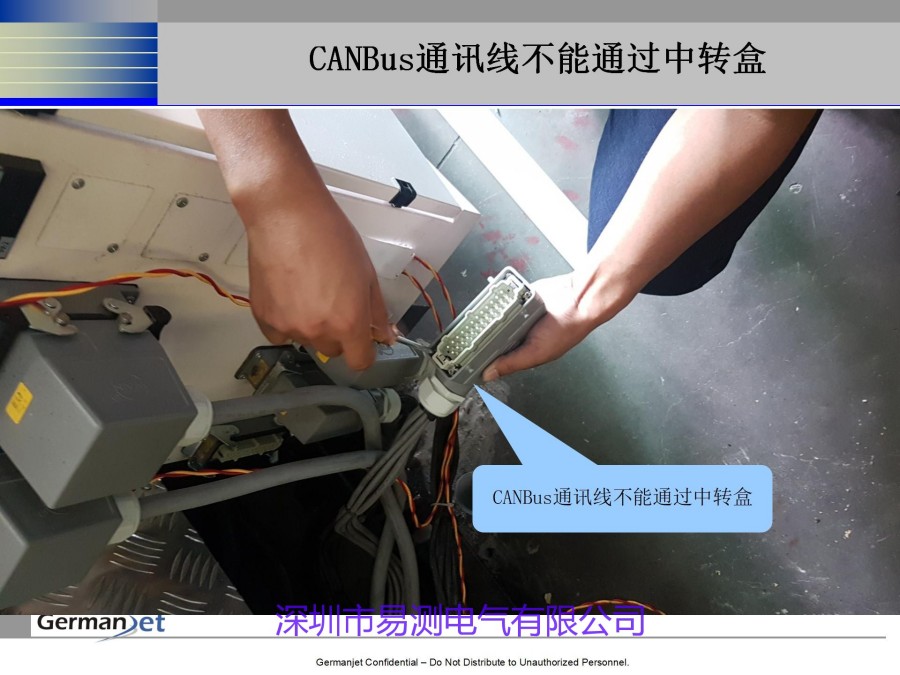

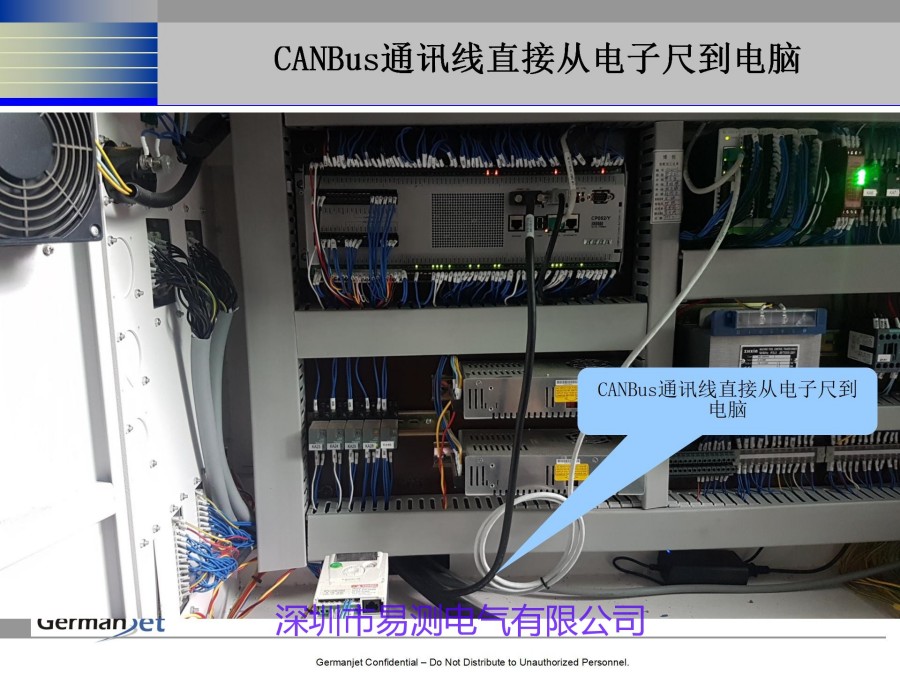

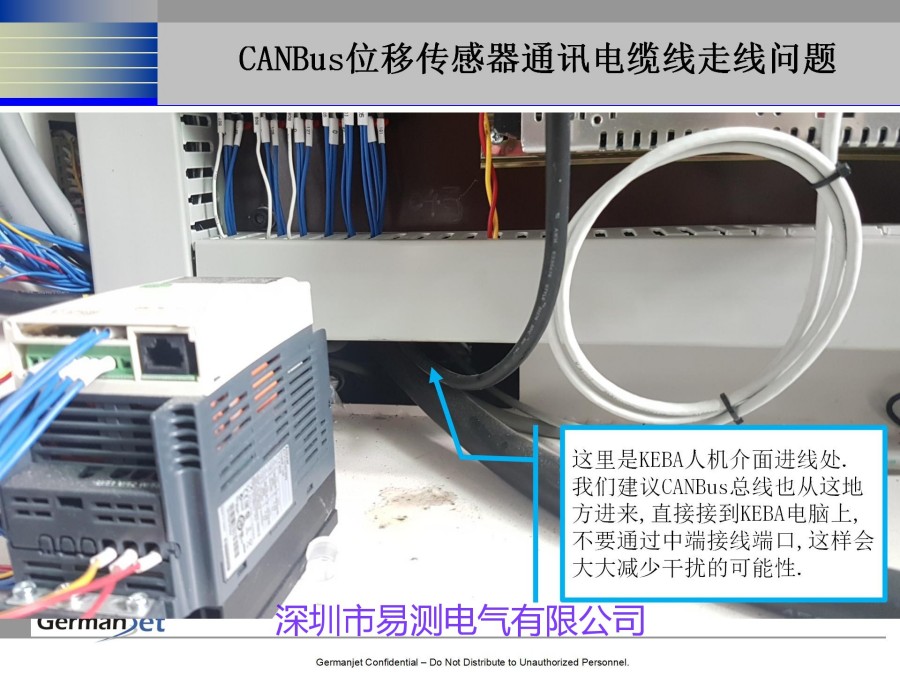

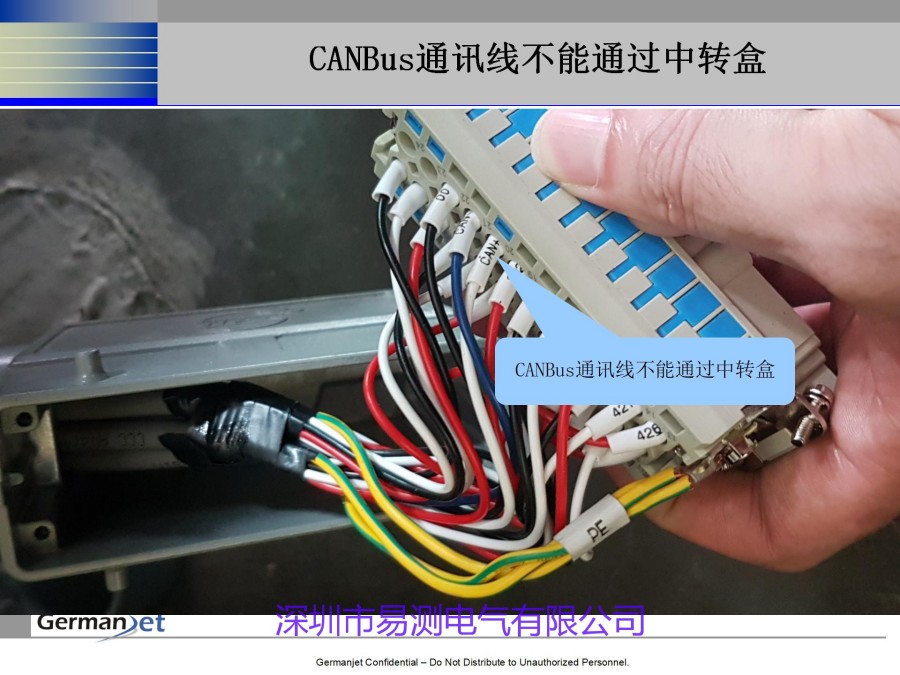

一是供电要独立稳定，避免与伺服、接触器等负载共用电源，伺服启动瞬间的浪涌会直接灌入总线电路；二是 0V 单点连接，传感器、控制器、电源的 0V 汇于柜内一点，避免地电位差灌入总线；三是采用四芯双绞屏蔽线，屏蔽层单端接地（控制器端接地、现场端悬空），两端都接地会形成地环路；四是总线两端节点各接一个 120Ω 终端电阻，少接一个就会出现偶发丢帧；五是合理配置 SYNC/PDO 参数，采样周期与设备动作节拍匹配；六是通讯线与动力线保持距离，避免并行走线，交叉处垂直穿过。

CANopen位移传感器使用注意事项：供电、接地与终端电阻

CANopen位移传感器使用注意事项里，最容易忽略的就是终端电阻和 0V 单点接地，这两处出问题都是偶发故障，现场很难复现。终端电阻按总线两端各一个 120Ω 装，中间节点不装；屏蔽层只在控制器端接地，现场端悬空。

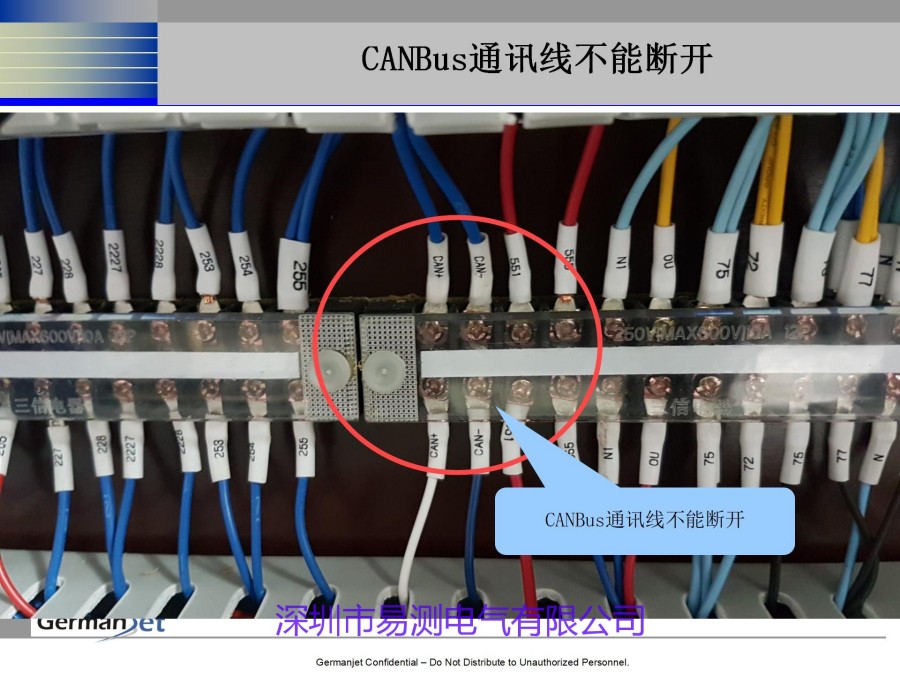

节点地址不能重复，波特率要和主站一致，这两项对不上，节点直接不通讯；总线上的供电与信号地也按单点原则处理，避免大电流负载的地线串进总线回路。

调试与维护

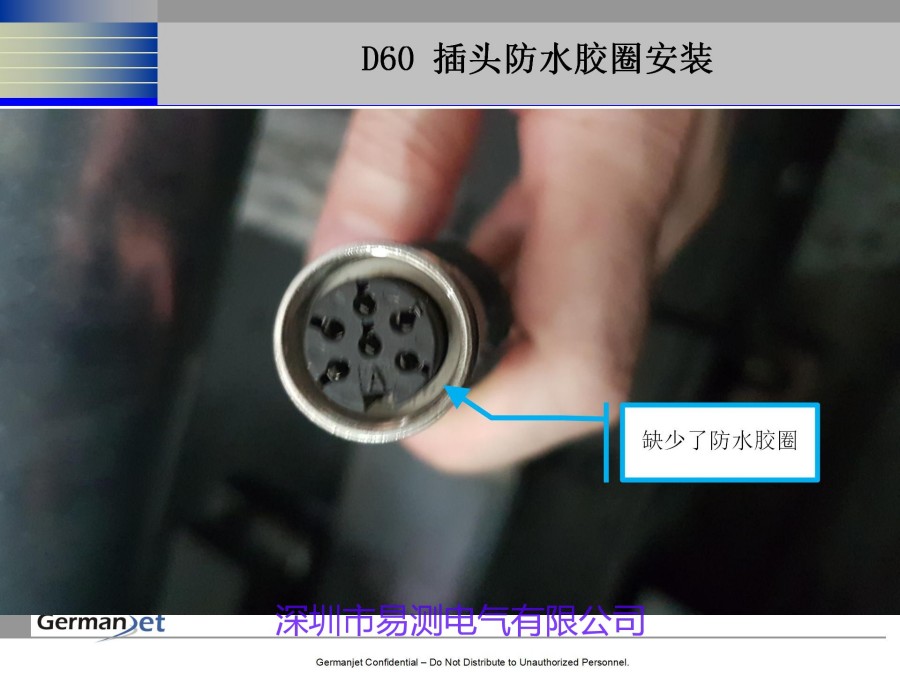

传感器上电后先确认节点地址、波特率与主站一致，用总线分析工具查看节点状态和错误帧。通讯异常时优先排查终端电阻与屏蔽接地；数据偶发跳动时，检查供电电压在设备启动瞬间是否有跌落。日常维护看总线接头有没有松动、屏蔽层有没有被拆掉，接头松动和屏蔽破损是最常见的两个隐性故障源。

调试阶段把每个节点逐个点检一遍，比等设备跑起来再回头排查省事得多。

选型与维护要点

• 总线两端节点各接一个 120Ω 终端电阻，中间节点不接；波特率与主站一致，地址不得重复。
• 屏蔽层单端接地（控制器端），现场端悬空；0V 统一汇于柜内一点。
• 排查数据跳动按供电、接地、布线的顺序逐项检查，用总线分析工具查看节点错误帧。
• 总线接头与屏蔽层定期检查，避免松动与破损造成偶发故障。

通用价值

把这些细节按规范做下来，因接线、接地、布线不当导致的数据跳动与通讯中断会明显减少，总线系统现场调试的一次通过率提高，设备调试周期也相应缩短。
