液压伺服油缸位移测量原理与案例

适用场景

液压伺服系统、位置闭环控制场合。伺服油缸对位置反馈的要求是快与准，反馈延迟或漂移会导致系统震荡、定位不准；伺服阀响应快，反馈传感器必须同步跟上。

伺服油缸常见于注塑机、压铸机等设备的液压伺服回路，动作频繁、行程往复。反馈信号慢半拍，伺服阀已经把液压油打多了，表现为到位以后来回修正、抖动，或者定位点一批比一批偏。

产品功能

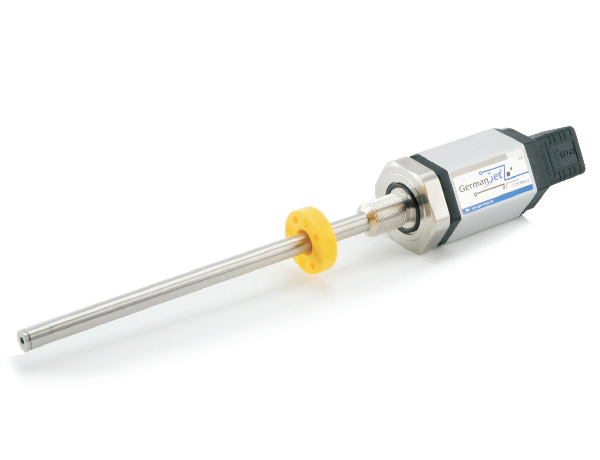

磁致伸缩位移传感器非接触测量，可同时获取位移与速度两个参数，为伺服液压系统提供高精度位置闭环反馈，提升设备控制精度与响应速度。伺服系统以位移信号做位置闭环，以速度信号做前馈补偿，控制品质优于单纯位置反馈。非接触结构无磨损，适合伺服系统高频往复工作；位置数据断电后不丢失，上电无需重新找零。

速度参数由传感器内部给出，不需要控制器对位移序列做差分，避免了差分带来的延迟与噪声放大。一个传感杆同时供两条控制通道取用，接线和诊断也简单。

安装注意事项

传感器安装于伺服油缸内置或外置位置，安装时注意密封，防止液压油渗入传感杆；磁环随活塞运动，确保行程覆盖；内置安装时传感杆穿入端盖，密封件更换到位；信号线与动力线分开走线，供电独立稳定。

内置安装的密封是长期可靠的关键：端盖处的密封件在拆装时容易被划伤，划伤初期不一定漏油，但会慢慢渗入油雾，最终反映为读数漂移。外置安装则要注意防护罩和线缆走向，别让油管和电缆互相磨。

液压伺服油缸位移测量的零点方向与增益整定

整定顺序别乱。先确认反馈方向与零点：手动给阀一个小信号让活塞走一点，看读数增减方向是否与预期一致，方向错了先改接线或参数定义，不要靠在控制器里取反掩盖，否则保护逻辑也跟着反。

第二步调增益。位移信号做实时的位置闭环，速度信号做前馈，增益从低往高加，同时观察到位段有没有等幅振荡。振荡不一定是增益大，也可能是传感器响应跟不上或者安装松动，先排除机械与密封问题再加参数更省事。

调试与维护

伺服系统调试时先确认传感器反馈方向与零点；增益参数与传感器响应匹配，避免反馈延迟引起震荡；定期检查密封、磁环固定；读数漂移时优先检查传感杆密封与电子头状态。

维护周期跟液压系统的保养周期对齐比较省事：换油、换滤芯的时候顺手检查密封件、磁环固定和线缆护套。油液清洁度对伺服系统本身也重要，反馈稳定和液压稳定是一件事的两面。

选型与维护要点

• 伺服调试先确认反馈方向与零点；增益参数与传感器响应匹配，避免震荡。
• 内置安装注意端盖密封，防止液压油渗入传感杆；定期检查密封与磁环固定。
• 位移与速度双输出，速度信号用于前馈补偿，提升控制品质。
• 液压伺服油缸位移测量选型时，行程按油缸实际行程留余量，内置安装还要核对端盖安装空间与杆径。
• 伺服系统调试先确认传感器反馈方向与零点，避免接线错误导致系统正反馈震荡。

通用价值

位移与速度双参数输出为伺服系统提供完整反馈，非接触结构减少磨损，适合高速高精度闭环控制，提升液压伺服系统整体性能。反馈链路稳定了，伺服参数才有调整空间，设备节拍和定位精度能一起往上走。
