CANbus信号输出应用：磁致伸缩位移传感器案例

适用场景

多传感器组网、多轴位置集中监控与诊断的场合。设备上多个油缸、多个工位需要位置反馈时，传统模拟量方案线缆多、布线乱、长距离传输易受干扰。

注塑、压铸这类多轴设备上，合模、顶出、抽芯、调模各个轴都要位置反馈，模拟量方案意味着每个轴一根屏蔽电缆回柜，柜内端子排越接越长，排查时找一根线要翻半天。总线方案把节点串在一条干线上，接线和诊断都集中了。

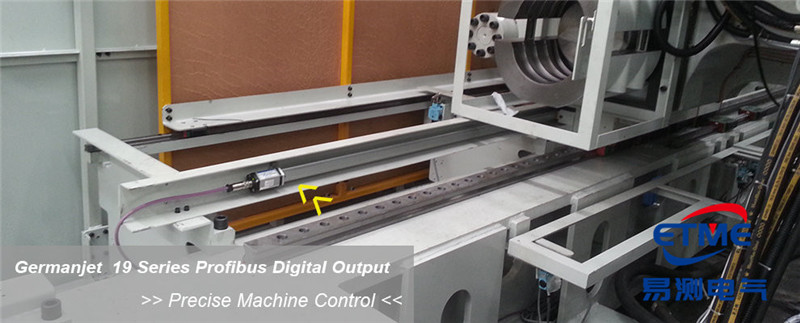

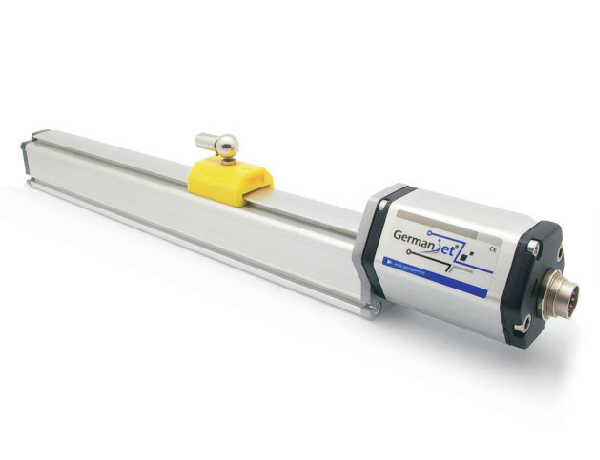

产品功能

支持 CANbus 总线信号输出，便于接入工业现场总线网络，实现多轴位置集中监控与诊断。CANbus 数字通信抗干扰能力强、布线简洁，多个传感器挂一条总线，每个节点独立地址，数据数字化传输，长距离传输不衰减。

总线方案支持节点状态诊断，哪个传感器通讯异常一目了然，便于故障定位。多轴数据同步采集、控制周期一致，控制器在一个扫描周期里就能把相关轴的位置一起取走，做联动控制比逐路模拟量采样更整齐。

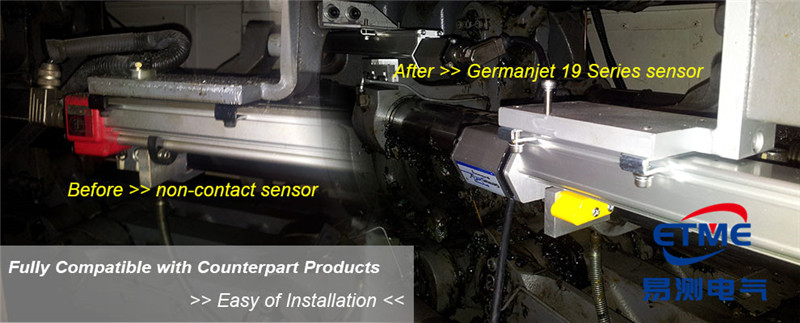

安装注意事项

总线布线注意终端电阻、节点地址分配、波特率配置；通讯线避免与动力线并行；传感器按常规方式安装；供电采用独立电源，避免总线供电与动力负载共用。

线型上建议一条干线走到底，节点用短线分支接入，分支线不要拉得太长。屏蔽层按单端接地处理，别两端都接，否则地电位差带来的环流会直接叠加到通讯信号上。

多轴设备上的CANbus信号输出应用布线清单

布线前先把节点清单和地址表画出来：每个轴一个地址，标注节点在干线上的位置和分支长度。清单定好以后再放线，现场就不会出现几个节点共用一个地址，或者装到一半发现干线不够长的情况。

还要核算供电。节点数量多的时候，干线末端的电压会低于首端，表现为个别节点偶尔掉线或者上电起不来，这时把供电分段，从两端分别供电，问题基本就能解决。调试时用总线分析工具看错误帧，比反复拔插节点快得多。

调试与维护

上电后逐一确认节点上线状态；节点地址与 PLC 程序配置一致；数据偶发异常时优先检查终端电阻与屏蔽接地；定期检查总线连接器紧固状态。

维护上抓两个细节：连接器紧固和线缆护套。设备振动会让连接器逐渐松脱，通讯先从偶发错误帧发展到彻底掉线；线缆护套在拖链、过孔位置容易破皮，破皮后遇水就出问题，点检时顺着线走一遍就能发现。

选型与维护要点

• 上电后逐一确认节点上线状态，地址与 PLC 程序一致；终端电阻与屏蔽接地到位。
• 供电采用独立电源，避免与动力负载共用。
• 数据偶发异常时优先检查终端电阻与总线连接器。
• 做CANbus信号输出应用时，节点较多要核算供电能力，必要时分段供电，避免总线压降导致通讯异常。
• 总线调试使用分析工具查看错误帧，快速定位故障节点与接线问题。

通用价值

总线化方案减少布线数量，抗干扰能力强，便于设备数字化、网络化管理，多轴位置集中监控为设备智能化提供数据基础。节点带诊断以后，故障从整机停机排查变成按地址定位，停机时间明显缩短。
