直线位移传感器在加速度冲击台的应用

适用场景

加速度冲击试验机、冲击试验台的台面高度与弹簧压缩量测量。冲击台通过调整台面跌落高度或弹簧压缩量来改变冲击脉冲的加速度值，位移测量的准确性直接决定试验结果的有效性。

设备反复冲击，对传感器安装可靠性要求高。台面每次落下都是一次冲击载荷，支架、螺栓、线缆固定件都要经得住这种反复动作，松一点读数就先出问题。

产品功能

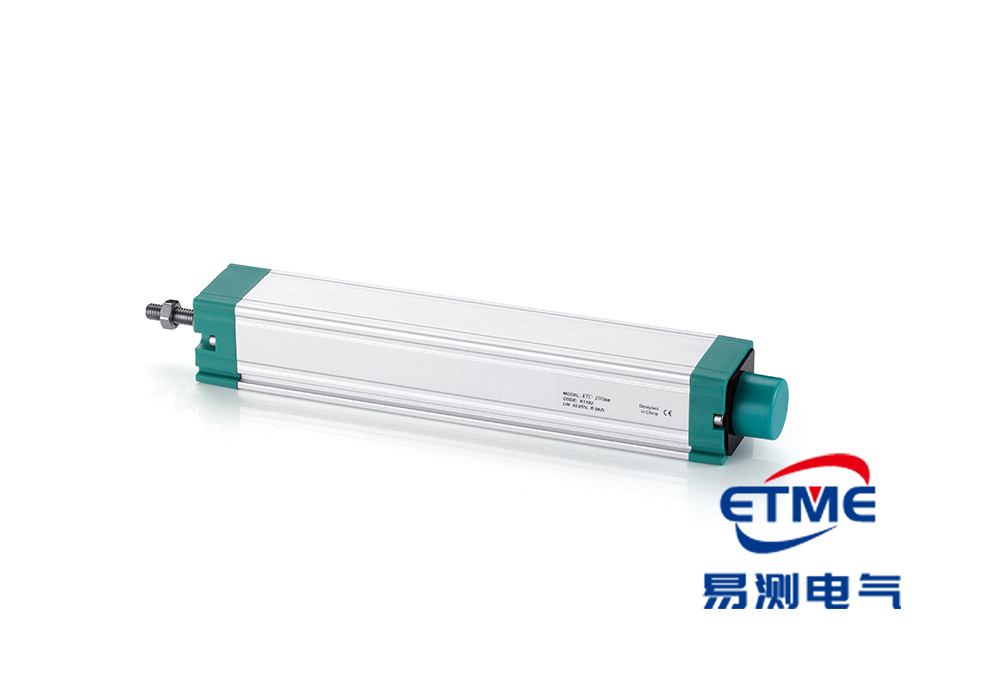

位移传感器用于平台升降位移量测量，数据准确性直接决定冲击脉冲加速度值的准确性。常用直线位移传感器或磁致伸缩位移传感器：直线位移传感器（电子尺）成本低，响应快，适合精度要求一般的场合；磁致伸缩传感器非接触、无磨损、响应快，适合高频冲击、精度要求高的试验机。传感器测量台面高度或弹簧压缩量，反馈给控制系统精确控制冲击参数。

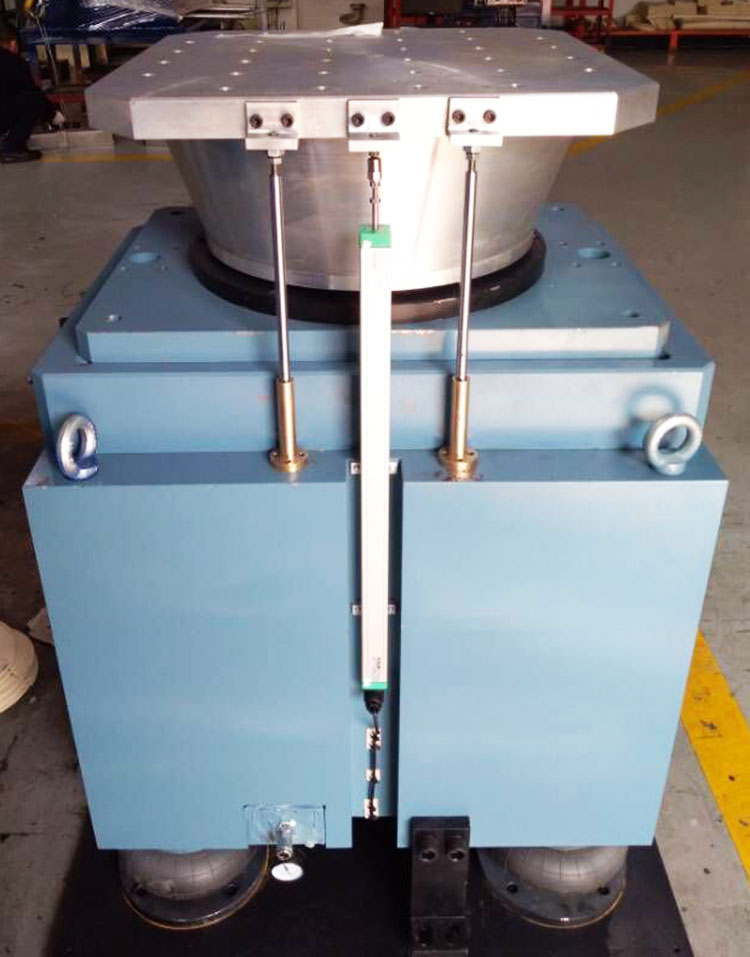

这台设备上用的是直线位移电子尺，装在冲击台立柱侧面量台面升降量；冲击瞬时振动大，支架要够硬，传感器本体与台面之间留出缓冲，线缆走固定槽、不跟着台面动。

安装注意事项

冲击台工况振动冲击大，传感器安装必须牢固，防止冲击导致松动；测杆或滑块与台面运动件可靠连接；冲击反复作用下，传感器固定螺栓需定期检查扭矩；线缆固定避免随台面甩动。

冲击台上直线位移电子尺怎么选、怎么装才不出跳数

量程按台面最大升降高度选，再留一点余量，别让滑块经常撞到两端死点，撞一次碳膜就伤一处，之后再想回到原来的线性度就难了。

连接方式看台面结构：测杆直连需要同轴度，滑块式对接允许一点横向偏差，冲击台导向精度不高时滑块式更省事。装完先手动盘一遍全行程，看有没有卡滞和异常阻力，手感不对先处理机械，别靠程序补偿。

调试与维护

按试验标准设定零位与量程；定期校验传感器读数与标准量具一致性；检查机械连接松动、线缆磨损；冲击试验后确认读数回零正常。

校验周期按试验强度定，冲击频次高、脉冲大的台子，校验间隔要缩短。数据用于判定产品是否合格时，前后两组数据的一致性比单点精度更要紧。

选型与维护要点

• 冲击台振动大，传感器固定螺栓定期检查扭矩；测杆或滑块与台面运动件可靠连接。
• 按试验标准设定零位与量程，冲击试验后确认读数回零正常。
• 定期校验读数与标准量具一致性，让试验数据可重复。
• 冲击台加装防护罩，防止试验件飞溅损伤传感器；试验间隙检查传感器固定状态。
• 精度要求高、冲击频次高的试验机，可以对比磁致伸缩方案，非接触无磨损。

通用价值

为冲击试验设备提供位置测量，测量数据准确性直接影响设备性能与试验结果，试验数据可重复、可信赖，冲击参数的设定也就落到了实处。
