EFM型螺纹安装式拉绳拉线位移传感器

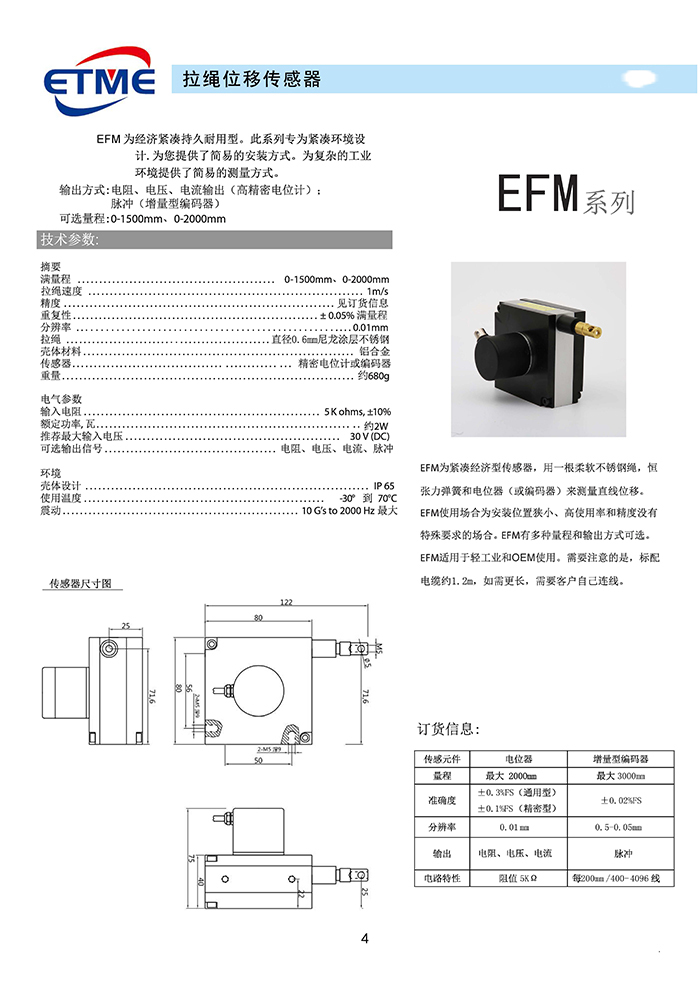

图片补充说明

EFM 系列拉绳位移传感器为经济紧凑持久耐用型，专为紧凑环境设计，提供简易安装方式。输出方式：电阻、电压、电流输出（高精密电位计），脉冲（增量型编码器）。可选量程：0~1500mm、0~2000mm。

EFM型螺纹安装式拉绳位移传感器量程做到2000mm，龙门、机架这类大行程设备也够用。技术参数

电气参数

环境参数

订货信息

电位器型：量程最大 2000mm，准确度 ±0.3%FS（通用型）/ ±0.1%FS（精密型），分辨率 0.01mm，输出电阻/电压/电流，电路特性阻值 5KΩ；

增量型编码器：量程最大 2000mm，准确度 ±0.02%FS，分辨率 0.5~0.05mm，输出脉冲，每 200mm/400~4096 线。

安装注意事项

拉绳位移传感器安装时应确保拉绳出绳方向与被测运动方向一致，避免拉绳与周边结构产生摩擦或刮擦；固定支架需具有足够强度，防止在高频往复运动时产生松动；出线口应朝下或朝向不易积水的方向，以提升防护等级和使用寿命；长距离信号传输建议使用屏蔽电缆，并避免与动力电缆同束敷设。

拉绳位移传感器（螺纹安装型）EFM型 采用成熟可靠的传感技术设计，可长期稳定运行于工业现场复杂环境，为客户提供准确、连续的测量数据。

该产品结构紧凑、安装便捷，支持多种标准信号输出，可直接接入 PLC、运动控制器、数据采集系统，实现自动化设备的位置、位移或压力监测。

拉绳位移传感器（螺纹安装型）EFM型 广泛应用于工业自动化、液压机械、注塑机械、智能装备、轨道交通、工程机械、石油化工及试验设备等领域，为设备的位置控制与状态诊断提供关键数据支撑。

EFM型螺纹安装式拉绳位移传感器大行程选型与长绳注意

EFM 的量程做到 1500mm 和 2000mm，龙门、机架这类大行程设备够用，重量约 680g，比小量程机型重，安装面要能受得住。精度分档：电位器型最大 2000mm，准确度 ±0.3%FS（通用型）或 ±0.1%FS（精密型），分辨率 0.01mm；编码器型 ±0.02%FS，分辨率 0.5~0.05mm，每 200mm 对应 400~4096 线。行程越长，钢丝绳越容易被侧向力带偏。

EFM型螺纹安装式拉绳位移传感器脉冲信号与控制端配对

编码器型输出的是脉冲，控制端要按每 200mm 对应的线数来设置，线数在 400~4096 之间按订货型号定，设置错了会出现按比例放大或缩小的位移误差，看起来很像机械没装准。用编码器型之前，先在低速下走一个已知行程，把控制端显示的位移跟实测值对一遍，比例对了再提速。拉绳速度上限 1m/s，设备快速往复时先核对运行速度是否在允许范围内。

EFM型螺纹安装式拉绳位移传感器长行程安装与接线

• EFM型螺纹安装式拉绳位移传感器满量程只有 1500mm 和 2000mm 两档，按设备最大行程留余量选。
• 拉绳速度上限 1m/s，设备快速往复时先核对运行速度在允许范围内。
• 长行程信号用屏蔽电缆，信号线与动力线分开敷设，避免数值跳变。
• 铝合金壳体 IP65，使用温度 −30℃ 到 70℃，出线口朝下布置。
• 编码器型输出脉冲，核对每 200mm 的线数是否与控制端设置一致。
