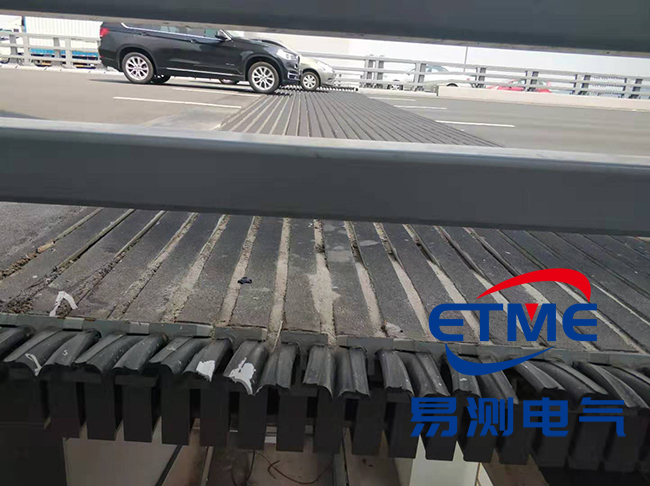

港珠澳大桥应用拉绳位移传感器测量桥面链接缝

适用场景

桥梁伸缩缝、隧道、大坝等土木工程的长行程位移监测，港珠澳大桥是这类应用的典型场合。桥梁在温度变化和车辆荷载作用下持续伸缩变形，伸缩缝的开合量是评估结构状态的重要数据。监测点数量多、沿线分散，现场供电与通讯条件有限，设备要能长期免维护地连续运行。

这类监测不追求很高的采样速度，但对长期稳定性要求高。桥面年温差大、风大、湿度高、盐雾重，装在户外的传感器要经得起常年日晒雨淋，中途不能频繁更换。人工定期上桥测量既不安全，也拿不到连续曲线，所以现场更倾向用固定安装的传感器做在线监测。

产品功能

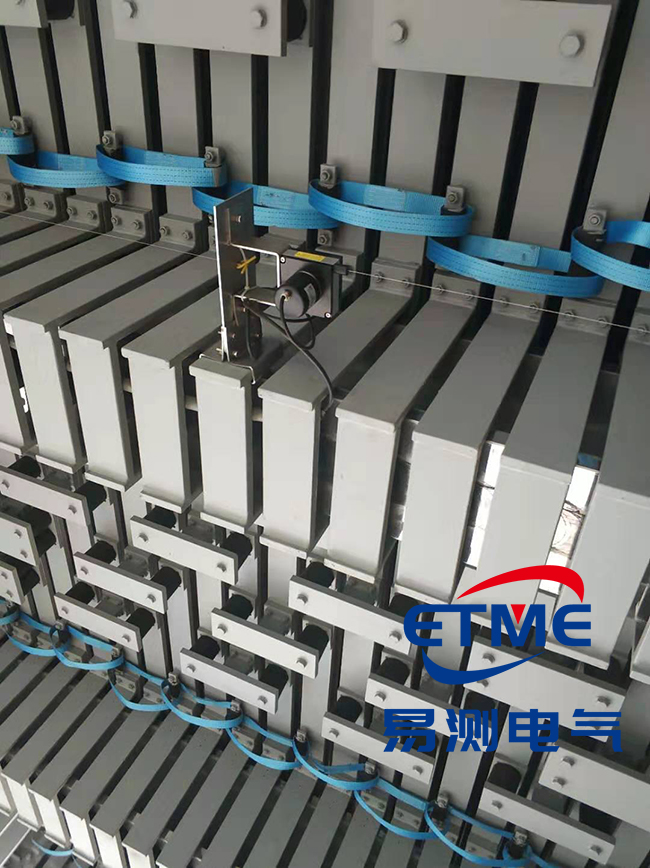

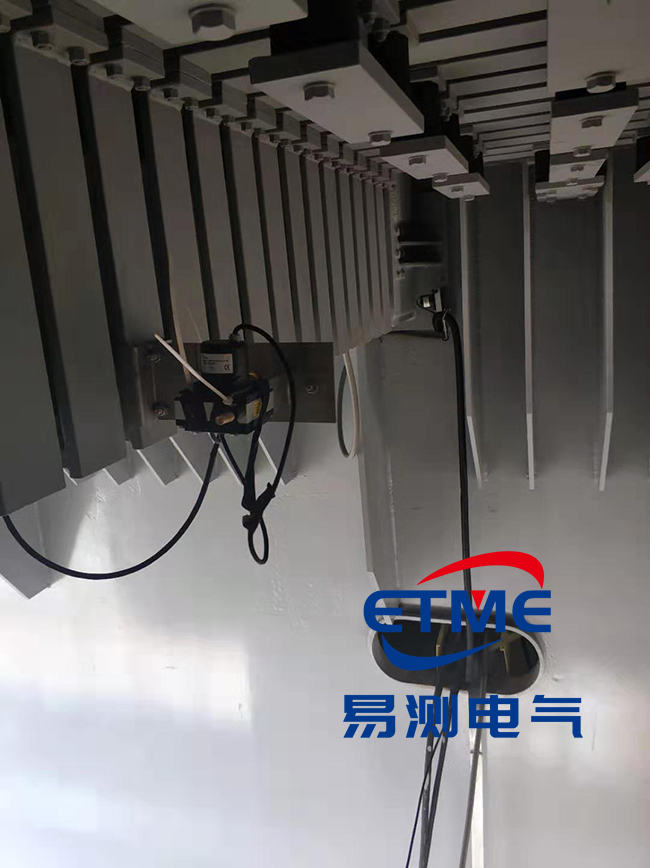

现场在桥面连接缝两侧布点，采用 EPM-2500 毫米拉绳位移传感器监测缝宽变化，输出线性电信号，配合数据采集仪实现实时监测。传感器本体固定于伸缩缝一侧，拉绳端固定在另一侧，缝开合时拉绳被拉出或收回，传感器输出与拉绳长度对应的位移量，把缝宽的变化转换成电信号送出去。

拉绳式结构量程大、安装灵活，适合土木工程里的大行程、长期监测场合。传感器内部没有复杂的机械传动件，户外长期运行的可靠性较高。数字输出在长距离传输中对干扰不敏感，沿桥布线到采集柜时信号质量比较稳，这也是现场选用拉绳编码器做伸缩缝监测的原因。

安装注意事项

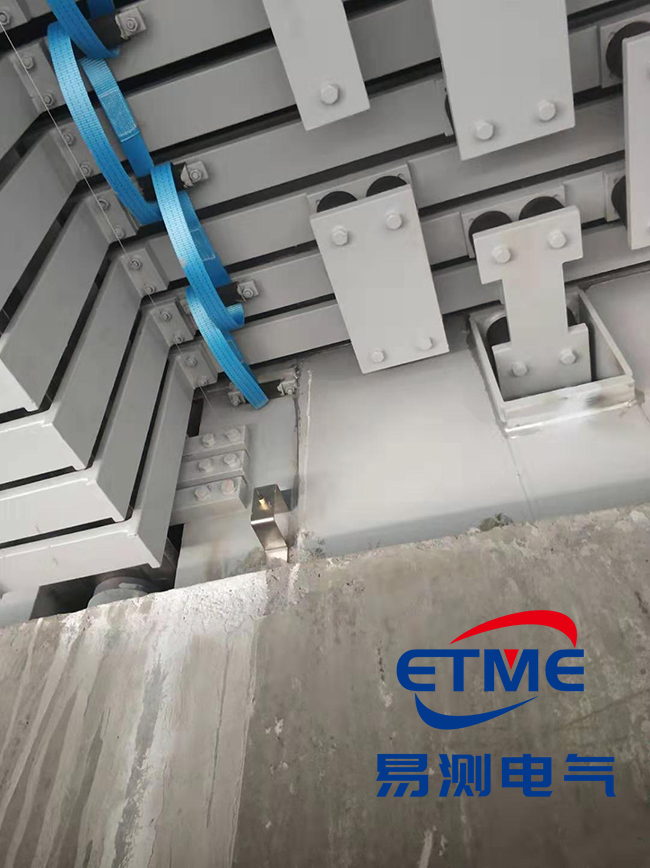

传感器与拉绳固定点都要装牢，用不锈钢支架配膨胀螺栓固定。拉绳走向顺着缝的开合方向，避免被车辆、杂物碰到，必要时加装防护罩。户外长期运行要把线缆防护做好，接头处做防水密封，安装位置避开积水、容易冲刷和落石的地段。

拉绳编码器用于桥面伸缩缝监测的安装与选型口径

伸缩缝的量程要按设计最大开合量来选，留出余量覆盖高温时的最大张开量，别让拉绳走到头。拉绳编码器的固定支架要有足够刚度，桥面本来就有振动，支架偏软会让读数跟着一起抖。拉绳引出方向与缝的开合方向尽量保持一致，斜拉会带来余弦误差，也会加速钢丝绳偏磨。

调试与维护

装好后先校准零位，记录初始开合量作为基准。数据采集仪按设定周期上传数据，形成连续曲线。日常巡检看固定点有没有松动、拉绳有没有磨损和毛刺、防护罩是否完好。监测数据出现持续单向漂移时，先查传感器固定与拉绳状态，再看采集通道与温度补偿设置，不要急着换传感器。

桥梁监测点大多无人值守，采集仪与传感器的供电要稳，靠太阳能或远端供电的场合尤其要留意电压跌落，电源不稳在曲线上的表现是周期性异常点。看数据除了看单点数值，更要看趋势和跳动范围，比单次读数更能反映结构状态。

选型与维护要点

• 量程覆盖伸缩缝最大开合量并留余量，避免高温天气拉绳走到底。
• 传感器与拉绳固定点用不锈钢支架加膨胀螺栓，支架刚度足够。
• 数据采集仪按监测周期设定上传频率，接头做防水密封，线缆沿结构件固定。
• 数据持续单向漂移时，先查传感器固定与拉绳状态，再核对采集通道。

通用价值

对桥梁管养单位来说，在线监测能替代人工定期上桥测量，把缝宽变化做成连续曲线，结构状态有据可查，异常张开能提前发现。整套方案结构简单、免维护周期长，适合桥梁、隧道、大坝这类长期无人值守的土木工程监测点。
