边坡拉绳位移传感器-拉线式观测柜土体变形监测

边坡拉绳位移传感器在自动化监测里的主流做法，是把多支恒力拉绳表集中装进一个拉线式观测柜，用一根根线体把坡体深浅不同的测点拉到柜里，统一采集、统一预警。膨胀土边坡在施工期和运行期都会出现水平松弛和沉降，老办法靠测斜管、观测墩人工上坡量，活儿重、数据还滞后半拍，等肉眼看出变形，往往已经偏大。做成柜子以后，人不用天天爬坡，曲线是连续的，超了阈值还能远程报警。

边坡拉绳位移传感器在观测柜里怎么布置

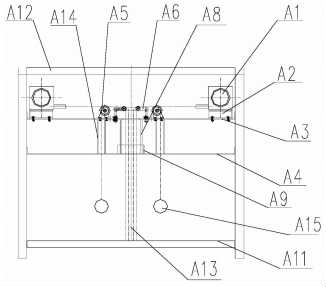

观测柜就是一个柜子，柜顶立若干支恒力拉绳位移传感器，典型配置是八通道，需要时能扩到十二或十六路。每根线体从柜底板穿下去，一直连到坡体深浅不同的测点。线进了柜，先绕小滑轮、再绕大滑轮，另一头吊配重锤——配重锤把线拉直，张力比传感器自身的回卷力还大，线就不松不晃。

传感器的信号进采集模块（MCU 或采集仪），再走 RS485 总线组网，或者配 4G 模块回传值班室。恒力结构的好处是收线张力全程平稳，伸出去和收回来走同一条曲线，回程一致，量出来的松弛量才可信。

量程按预计位移量的 1.5~2 倍留余量，别贴着设计变形量选。分辨率常见 0.01mm 级，线性度这类指标各系列不一样，以厂家样本为准。柜体在户外用，防护等级 IP65 起步，柜内再放一包干燥剂，接线端子朝下走线。

配重锤是这套方案的命门

很多柜子出问题不在传感器，在锤子。配重锤的分量要让线体张力稳定高于传感器自身的回卷力，一般按回卷力的 1.5 倍以上配，具体几个公斤以厂家样本给的张力参数为准。锤子偏轻，线被传感器往回带，读数就会出现一跳一跳的台阶。

锤子的活动行程也要留足。边坡长期位移基本是单向的，锤子只会慢慢往一个方向挪，余量按预计累计变形量再放宽一些。锤子外面套一段导向管做限位，免得风吹、车辆振动把它晃起来——锤子一摆，读数跟着抖。

观测柜和人工测斜管，怎么选

两种方式不是谁替代谁，是分工不同。观测柜解决的是"点多、要连续、要提前"这类需求；单孔深部滑面这种活儿，测斜管仍然有它的位置，很多项目实际是两套并行。

户外安装的四件事

这四件事花不了多少时间，漏一件后面都要返工：

• 柜体防雨防雷：边坡多在开阔地，雷击和暴雨都得考虑，接地要做实，柜顶做成斜面或加防雨帽，线缆入口全部下弯做滴水弯。
• 线体穿测点要顺：柜底板和测点孔口别让钢丝拐硬弯，孔口加喇叭口导向套，磨久了先断的就是那一处。
• 配重锤行程留足：按预计累计变形量放宽，锤子在导向管里要能走完整个余量，别顶到管底。
• 逐通道标零：每个测点的初始位置都不一样，必须一路一路单独定零，不能图省事八路统一置零。

现场常碰到的三个坑

坑一：柜底板穿孔处读数老漂。现象是这一路白天晚上来回晃，晃幅比别的通道大。拆开看，线贴在孔壁上，柜体和坡体之间随温度微动，线就在孔口一下一下蹭。处理办法是把穿孔改成带喇叭口的导向套，让线在套里居中，套口再镶一个橡胶护圈，蹭变成了滑。

坑二：曲线有台阶。现象是线体时紧时松，读数偶尔整段跳一下。原因多半是配重锤偏轻，小于传感器回卷力，被线带着走、在导向管里卡一下动一下。把锤子加重一档，或者换回卷力更小的型号，台阶就没了。

坑三：整条曲线平移。现象是某一通道几个月后整体挪了几个毫米，波动形状没变。这种八成不是传感器，是测点锚固头松了——表层土收缩把锚头带出来一点。处理是把锚头埋到稳定层、二次灌浆，基准点单独做，别跟坡面一起动。

数据怎么采、阈值怎么定

采集间隔看阶段：施工期变形快，一到四小时采一次比较常见；运行期稳定下来可以放宽。具体按监测方案定，恒力拉绳表本身是连续输出的，间隔设多少由采集模块决定。

阈值一般分三级：提醒、预警、报警。经验上变形速率比累计量更早报警——累计量还在允许范围内，但一天里爬的速度突然翻倍，这往往才是要出事的信号。所以设阈值别只设一个总数，把"多少小时内的变化量"这条也一起设上。

边坡拉绳位移传感器的常见问题

问：边坡监测的拉线观测柜，恒力拉绳传感器为什么还要挂配重锤？
答：靠配重锤把线拉直。配重锤的张力比恒力拉绳传感器本身的回卷力还大，线就不松不晃；锤子偏轻、小于传感器回卷力，线拉不直，测出来的松弛量就飘。一般按回卷力的 1.5 倍以上配，具体以厂家样本的张力参数为准。

问：八通道的线体从哪里穿到测点？
答：从柜底板穿孔下去，一直连到坡体上深浅不同的测点。柜顶立着恒力拉绳表，线进了柜先绕小滑轮、再绕大滑轮，另一头吊配重锤。八个通道要一路一路单独对零，坡上位置不一样，各标各的。

问：膨胀土边坡用观测柜，比人工测斜管省在哪？
答：省的是人工和反应速度。柜里的恒力拉绳传感器接着采集模块，坡体一变形线就绷紧或放松，变化量当场记下来，超阈值能报警远传，不用派人背着仪器天天爬坡。以前靠测斜管、观测墩人力量测，活儿重，数据还晚半拍。

问：配重锤的活动余量要留多少？
答：按预计累计变形量再放宽。边坡长期位移是单向的，锤子只会往一个方向挪，余量留少了中途会顶到导向管底，之后读数就假了。留多少跟监测周期和设计预估变形量有关，让设计单位给个上限，再乘个安全系数。

问：某一通道读数整体平移了几个毫米，先查什么？
答：先查锚固头，再查传感器。锚固头被表层土收缩带出来一点，整条曲线就会平移，而且波形不变；如果检查锚固没问题，再核对这一路的标零是否被误改，末尾才考虑传感器本体。
