本安防爆拉绳位移传感器在压力容器应用

适用场景

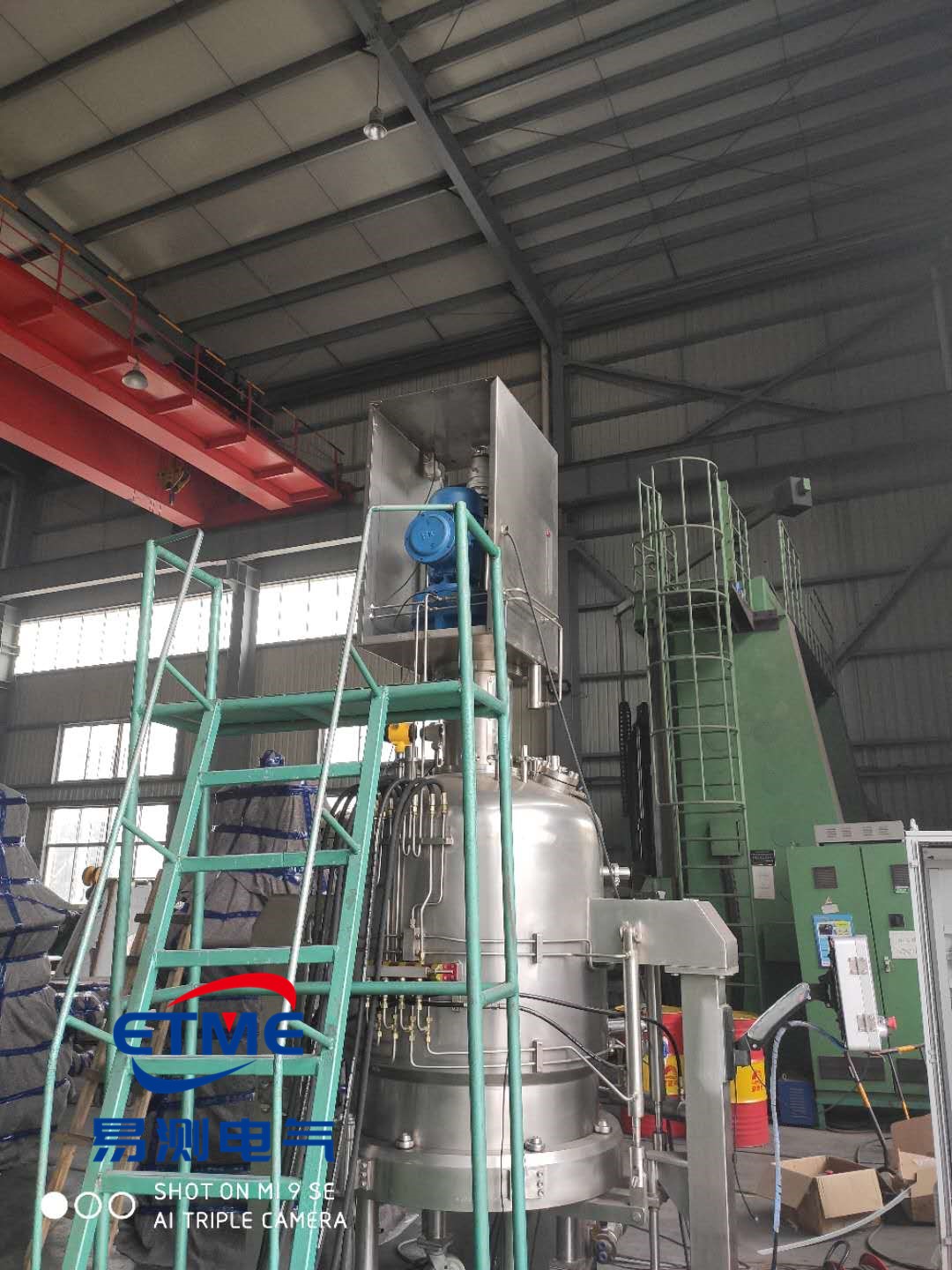

石油、化工、制药等存在爆炸性气体环境的压力容器、储罐等设备的液位与行程监测。压力容器、储罐类设备多处于爆炸危险区域，电气设备的选型受法规强制约束，防爆型式与温度组别必须按现场危险分区核对，选型错了存在安全隐患，也会给后续验收带来麻烦。

这类场合的测量点往往布置在罐顶、罐侧，环境中有可燃性气体或蒸汽，普通传感器不能直接装进去，必须按分区选择具备相应防爆型式的型号。

产品功能

本安防爆拉绳位移传感器适用于存在 IIA~IIC 级、T1~T4 组可燃性气体或蒸汽与空气混合形成爆炸危险场所。本安（本质安全）设计限制电路能量，使传感器在故障状态下也不会产生足以引燃爆炸性混合物的能量，因此可以在危险区域直接安装，属于防爆型式中安全性较高、安装维护相对方便的一类。

拉绳式结构通过不锈钢钢丝绳收放测量位移，绳端配编码器或电位计输出位移信号，量程与输出方式按需求选择；安装对中要求低，适合罐体、容器这类大行程测量场合。现场应用的型式标志为 Ex ia IIC T4，配合安全栅构成本安回路使用。

安装注意事项

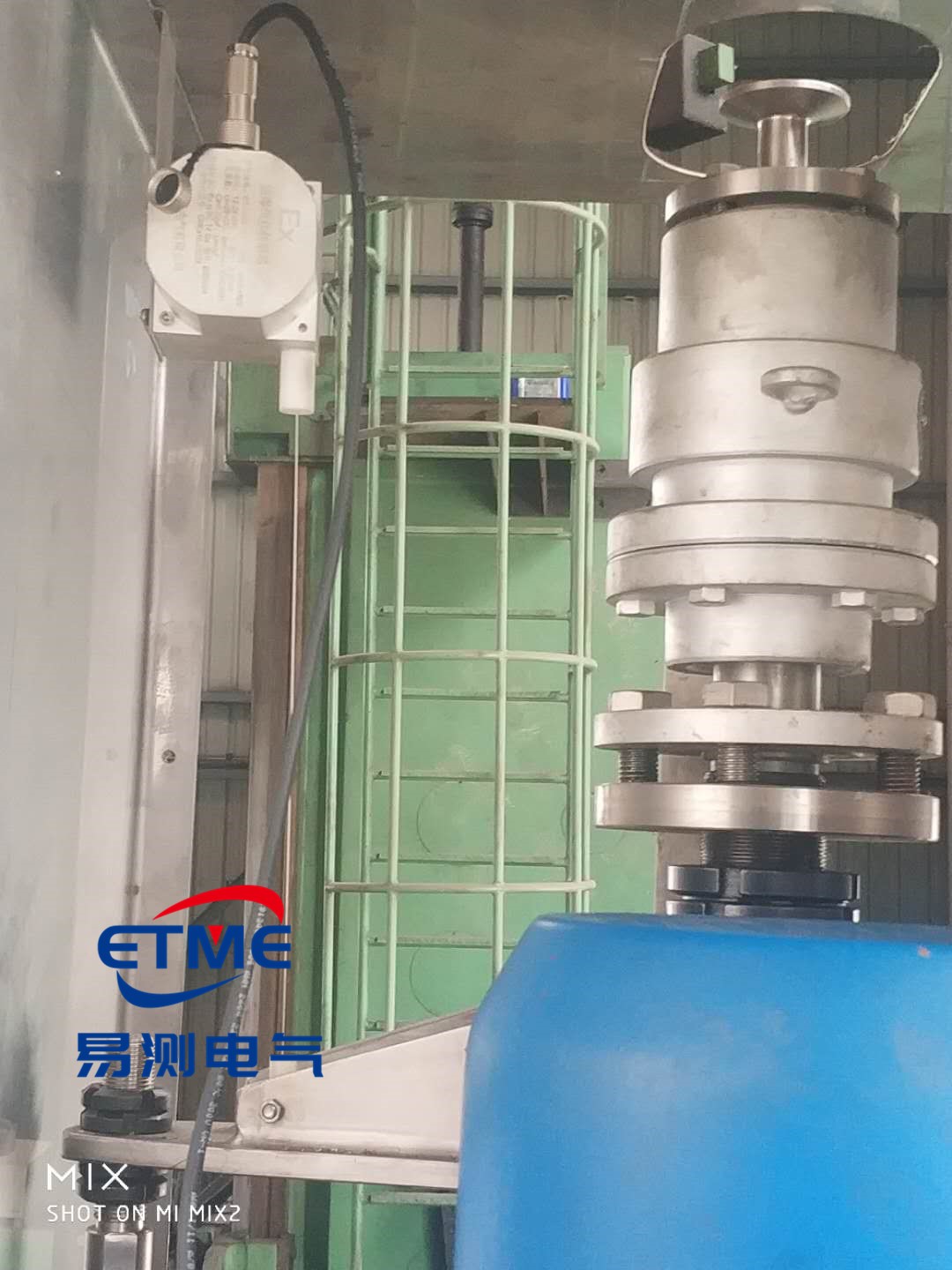

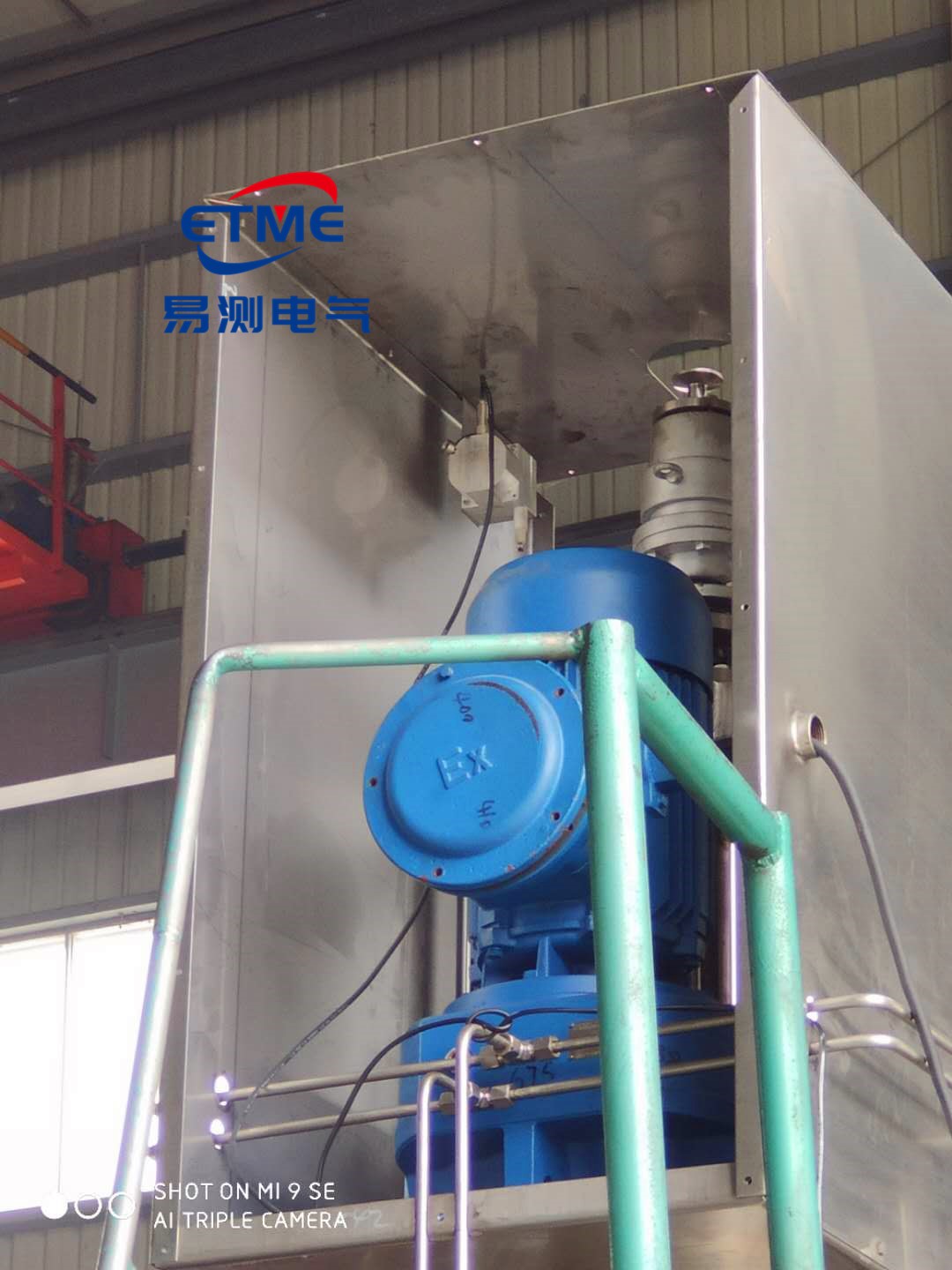

使用环境温度范围 -40℃~+70℃，大气压力 80kPa~110kPa，相对湿度不大于 98%。安装时传感器本体固定于罐体基座或支架，拉绳端连接被测活动部件；信号线走防爆管或本安回路，安全栅安装于危险区外的控制室。

选型需确认现场防爆等级与介质温度组别是否匹配：温度组别按现场可能出现的最高介质温度选取，T4 组适用于表面温度不超过 135℃ 的场合，介质温度更高的场合需选 T3 或更低组别。

本安防爆拉绳位移传感器在压力容器监测中的选型口径

本安防爆拉绳位移传感器选型，先看危险区域是 0 区、1 区还是 2 区，再对防爆型式与温度组别。介质温度高、罐体表面可能烫的区域，温度组别要按介质可能达到的最高温度留出来。

回路这边要配套安全栅，安装位置在危险区之外，本安侧的线缆规格和长度不能随意变更，变更后要重新核算回路的能量参数，否则整条回路的本安性能就没有依据。

调试与维护

本安回路接线不得随意变更线缆长度与规格，更换安全栅需核对参数。定期检查拉绳磨损与固定点松动，绳体在罐区易受腐蚀和粉尘影响。防爆标识、铭牌保持清晰完整，回路上的标识与接线不能随意改动。读数出现异常时先确认本安回路完好，再查传感器本体与拉绳状态。

选型与维护要点

• 按现场防爆分区核对防爆型式与温度组别，介质温度高的场合选 T3 或更低组别。
• 安全栅安装于危险区外，本安回路线缆规格与长度不得随意变更。
• 量程覆盖罐体行程，拉绳固定点牢靠，避免介质飞溅直接冲击传感器本体。
• 定期检查拉绳磨损与固定点松动，防爆标识与铭牌保持清晰完整。

通用价值

为爆炸危险区域提供合规的位置测量途径，替代人工巡检，流程工业的液位与行程数据可以连续采集，监测的实时性和安全性都有提升，现场安全管理与日常检查也更好做。
