磁致伸缩位移传感器EMC测试报告

适用场景

电磁环境复杂的工业现场，对传感器抗干扰与低辐射有要求的场合。伺服电机、变频器密集的车间，电磁干扰源多，传感器既要抵抗外部干扰，又不能干扰周边设备；产品是否有 EMC 测试报告，是选型评估的一项依据。

现场干扰大体分两类：一类从电源线进来，一类从空间辐射进来。伺服驱动器的开关频率、接触器的吸合瞬态、变频器输出电缆的共模电压，都会在传感器线缆上形成干扰。装在密集电柜里的设备，互相干扰是双向的，传感器自身的辐射水平同样值得关注。

产品功能

EMC 即电磁兼容，研究电磁能量的产生、传播、接收及其有害影响。EMC 测试从两方面考核产品：一是抗扰度，即传感器在外部电磁干扰下能否正常工作；二是发射，即传感器自身对外辐射是否超标。

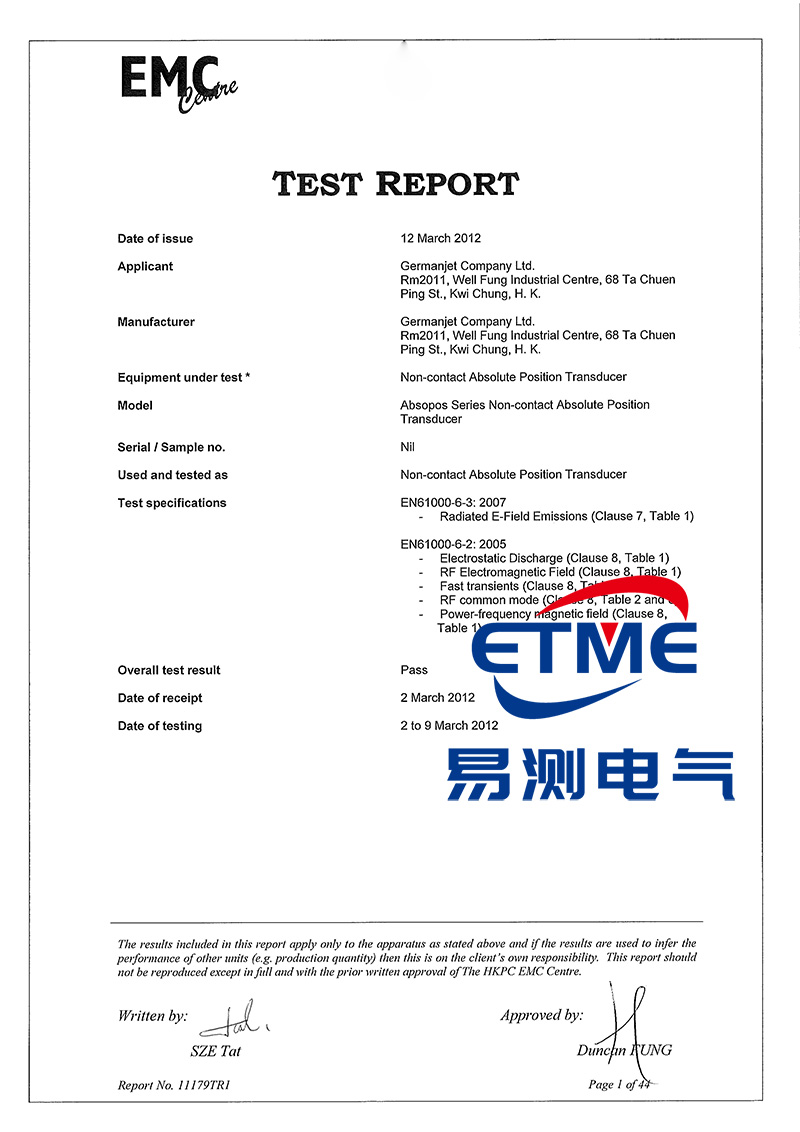

这份磁致伸缩位移传感器EMC测试报告里，抗扰度与发射两项都写了测试标准与等级，拿去跟现场环境对一遍就行。通过 EMC 测试的传感器，在同一环境下与其他设备互不干扰、正常运转，抗干扰能力与低辐射水平符合相关规范。

磁致伸缩位移传感器内部为数字处理，输出信号经过整形与滤波，对供电线上的干扰有较强的抑制能力；长行程场合信号传输距离远，选数字信号或电流信号输出，抗干扰表现比电压信号更好。

安装注意事项

即使有 EMC 测试报告，现场安装仍需规范供电与接地，才能把抗干扰能力发挥出来。供电独立、屏蔽层单端接地、信号线与动力线分走线槽、机架接地良好，这些基础措施与产品本身的抗干扰能力叠加，效果才出得来。

屏蔽层两端同时接地会形成地环路，地电位差带来的环流直接叠到信号上；信号线与动力线平行走线，等于给干扰搭了一条近路，必须同向时垂直穿过比平行走好。

磁致伸缩位移传感器EMC测试报告怎么读、怎么核对

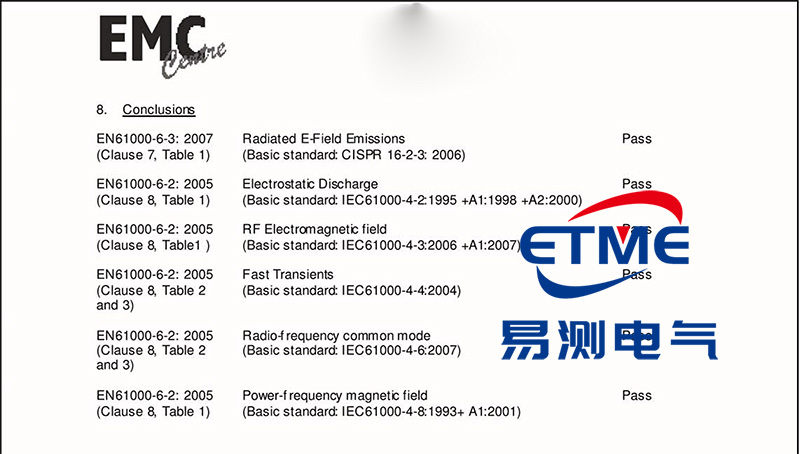

看报告先看两项：抗扰度和发射，各自覆盖了哪些项目与等级。核对时把报告里的项目与现场环境对一遍——现场有变频器、伺服、大功率接触器，就重点看抗扰度部分是否覆盖这些干扰类型。

再看测试条件：报告是在什么配置下测的，接线方式、供电条件、线缆长度与你实际用法是否接近。设备现场与试验室的电磁环境并不相同，报告是评估依据，不是现场免调试的凭据。

调试与维护

电磁环境复杂的现场优先选择有 EMC 测试报告的产品；选型时核对报告覆盖的测试标准与等级；现场仍出现干扰问题时，按供电、接地、布线的顺序逐项排查。

排查时用万用表在设备启动瞬间测传感器供电电压，若出现明显跌落，说明供电需要整改；观察数据跳动是否与伺服启动、接触器吸合同步，据此定位干扰源。逐项处理完仍有跳动，再考虑更换传感器做对比测试。

选型与维护要点

• 选型时核对 EMC 报告覆盖的测试标准与等级，确认与实际环境匹配。
• 现场补充措施与产品抗干扰能力叠加：供电独立、屏蔽单端接地、信号线与动力线分走线槽。
• 出现干扰问题时按供电、接地、布线的顺序逐项排查。
• 磁致伸缩位移传感器EMC测试报告的核对，重点看抗扰度项目是否覆盖现场的干扰类型。
• 长距离传输场合优先选数字或电流输出，比电压输出的抗干扰表现更稳。

通用价值

EMC 测试报告为传感器在复杂电磁环境下的可靠性与合规性提供依据，便于客户选型评估，减少现场调试中的干扰问题。

干扰问题带来的成本往往不是传感器本身，而是停机与废品。把电磁兼容这一项在选型阶段核清楚，现场就少一轮来回折腾。
