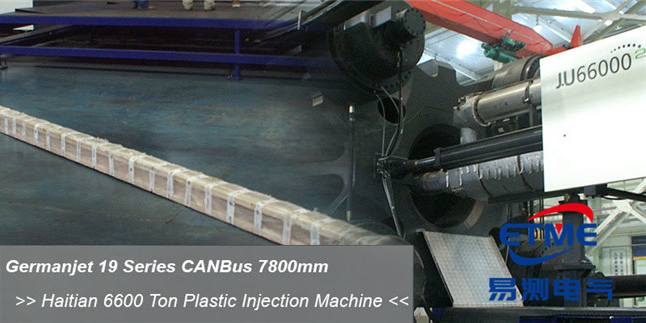

注塑机长行程位移测量：海天JU6600量程7800mm案例

适用场景

超大型注塑机、大型设备的超长行程位置检测。大吨位注塑机锁模行程大，合模位置检测需要超长量程传感器；超长传感杆对生产、检测、运输、安装都有特殊要求，量程与精度的一致性在长距离测量中格外关键。

6600 吨级机器的模板从开模到合模，一个动作周期里位置变化幅度大，控制程序要按位置曲线分段切换。行程短了覆盖不全，精度在长距离上掉下来，各速度段的切换点就找不准，保护压力设得再细也用不上。

产品功能

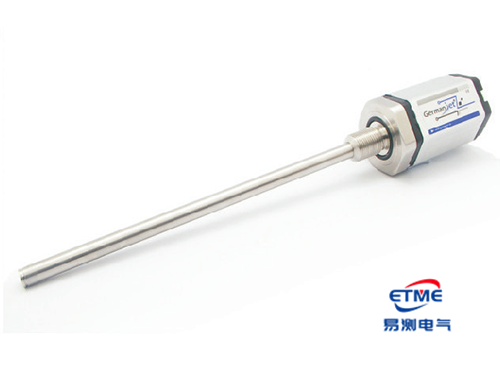

7600mm 行程、总长 8 米多的磁致伸缩位移传感器，采用非接触测量原理，为超大吨位注塑机合模等工位提供位置反馈。磁致伸缩原理决定了传感器量程可以做得很大，且全程精度一致性好。

非接触结构无磨损，超长行程往复运行依然稳定；位置输出为上电即得的数字形式，合模位置断电重启后不丢失，不用重新找零。德敏哲这套方案已交付海天 6600 吨注塑机现场应用，做 7600 毫米超长行程的合模位置反馈，输出稳定，适应重载工况。

安装注意事项

超长传感杆安装需轻拿轻放，避免弯折，传感杆是精密元件，弯折会造成内部波导损伤；运输与吊装过程做好防护，防止磕碰；安装时按导向支架间距固定传感杆，防止自重下垂影响测量；安装后按工艺要求设定零位与量程。

8 米多的长度，自重下垂是客观存在的问题，导向支架的间距按传感杆长度和支撑条件定，中间该加的托点别省。超长量程对生产、检测、运输均有较高要求，交付周期与物流方案需提前规划。

注塑机长行程位移测量在超大吨位机器上的落地要点

超长量程的活儿，落地顺序是：先核实机台行程与安装空间，再定传感杆长度与支撑方案，最后确认控制接口。行程要按机台实测的模板行程量取，不要拿样本标称值卡。

安装通道也要提前看。传感杆比人还长，进场路线、吊装吊点、机台周围的作业空间都得确认过，否则货到了装不进去。装完按工艺要求设定零位与量程，再按基准位置逐段做全行程校验。

调试与维护

安装完成后全行程拉动磁环校验，确认读数连续无跳变；定期检查传感杆固定支架、磁环状态；超长量程传感器检修时注意保护传感杆。

校验时把读数与模板机械位置逐段比对，中段和两端都要测，别只看两个端点。支架螺栓、磁环固定点是点检重点，8 米多的杆子，任何一处松动都会在读数上放大出来。

选型与维护要点

• 超长传感杆运输与吊装做好防护，防止弯折磕碰；安装时按导向支架间距固定传感杆。
• 安装后全行程拉动磁环校验，确认读数连续无跳变；定期检查固定支架与磁环状态。
• 超长量程交付周期与物流方案提前规划，备件按需储备。
• 注塑机长行程位移测量的量程按机台实测行程取，两端留余量，避免磁环跑出有效测量段。
• 传感器与控制柜距离远时，按接口类型选数字或总线输出，长距离传输更稳。
• 合模位置要求断电重启后不丢数据时，确认输出为数字式而非增量式。

通用价值

验证了超长量程磁致伸缩传感器的工程实现能力，适用于大行程设备的位置检测需求，为超大型装备提供可靠的位置反馈。

大吨位设备的位置反馈一旦稳定，合模保护、速度分段这些工艺手段才用得上；超长量程配套的支架、运输、吊装经验，也让后续更大行程的项目有了可复用的做法。
