拉绳编码器安装实例：支架固定与走线

拉绳编码器安装实例里，出问题最多的不是电气，而是支架固定与钢丝绳走线。选好型号只是开始，真正决定测得住、用得久的，是安装时那几个看着不起眼的细节：支架刚性够不够、出绳口离运动件多远、绳在全程有没有蹭着边。

开工前先把三件事定下来

一是拉出方向。传感器拉出方向要尽量与被测运动方向平行，偏差越小越好。偏斜会让绳在出绳口形成侧向分力，读数偏、绳也磨得快。

二是有效行程。按设备实际最大行程选，并留出余量，别把行程顶到两端极限，这一点在选型阶段就要定，装完了再改就得换型号。

三是走线路径。从出绳口到绳端固定点之间应当是直线，中间不能有折角、不能越过障碍、不能长期蹭到机架或油管。路径定不下来，就先别急着钻孔固定。

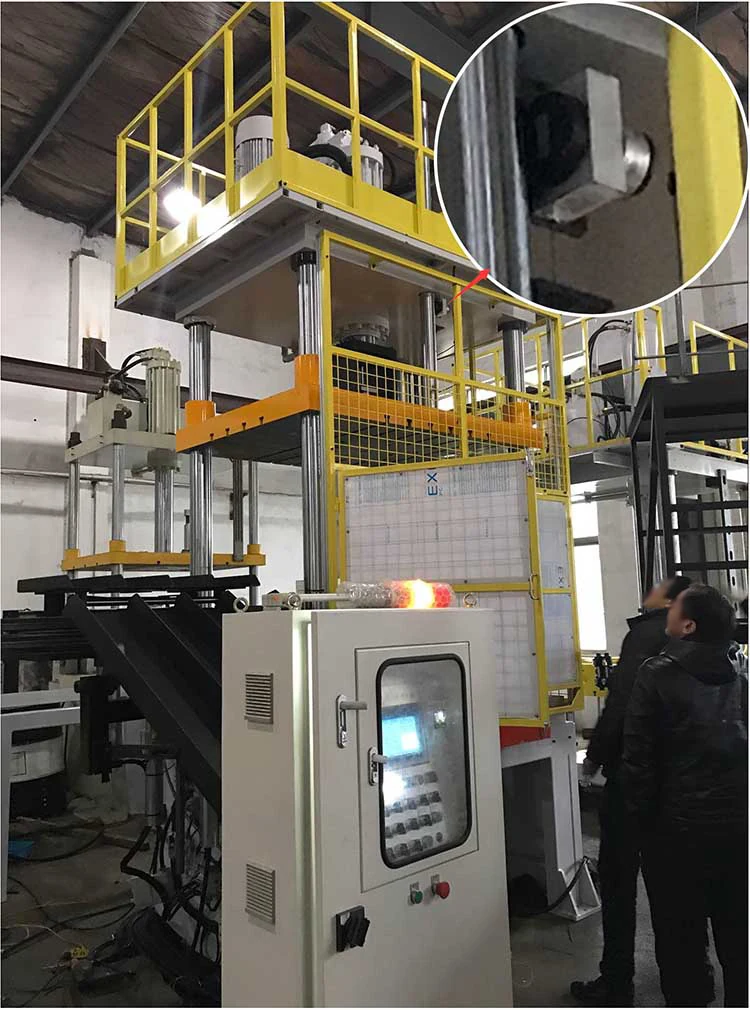

拉绳编码器安装实例：支架固定怎么装

支架形式大致分两类：一类是传感器本体带螺纹，直接拧在设备本体或过渡板上；一类是支架安装式，先用螺丝把支架固定在机架上，再把传感器装到支架上。选哪一类，看设备上有没有合适的螺纹孔位和安装空间。

不管哪一类，核心指标是刚性。支架一受振动就晃，绳的张力就会带着传感器本体抖动，读数跟着跳。支架板不要做得太薄，固定点尽量多，能用四点固定就别只用两点；有条件时在支架与机架之间加筋。

装的时候让出绳口大致对着绳端固定点，绳在出绳口处不能有侧向拉扯。侧向拉扯会加速绳的磨损，也会让回卷力矩变大，长期下来表现为回卷变慢甚至收不回去。

钢丝绳走线：三个细节决定寿命

第一个细节是直线度。绳在运动全程都应保持近似直线，允许小幅摆动，但不能出现硬折。硬折的地方应力集中，断丝通常就从那里开始。

第二个细节是导轮。导轮要能灵活转动，绳要落在轮槽里，别压在槽边。导轮卡死以后，绳就是在干磨，磨损速度会成倍上升。

第三个细节是绳端固定。绳端连接件方向要与运动方向一致，紧固后加防松措施。绳端如果跟着设备振动，每次振动的应力都落在绳上，断丝早晚会发生。

走线还要避开环境因素：焊接飞溅、切屑、高温表面、会被人员踩踏的位置，都不适合让钢丝绳裸露通过。空间允许时加一段护套或走线管，成本不高，能少很多麻烦。

装完怎么验收

手动全程走一遍，看绳是否顺畅回卷、有没有异响、读数是否连续。再开机自动往复几次，观察绳在出绳口有没有左右摆动加剧的趋势，摆幅变大说明对中还有问题。

验收记录至少写三项：全行程读数是否单调变化、回到起始点读数是否回到原值、出绳口有没有偏磨痕迹。这三项在设备交付前做一遍，比运行几个月后再补账要划算得多。

常见问题

问：拉绳编码器安装实例里，支架能不能直接用设备外壳当安装面？
答：要看外壳刚性。薄护罩、易振动的盖板不适合作为安装基准，设备运行后读数会跟着抖。尽量固定在主机架或加了筋板的过渡板上，固定点尽量多。

问：安装时行程一定要留余量吗？
答：要。把行程顶到两端极限，绳会长期绷紧，回卷弹簧容易疲软，数值随后慢慢漂。按实际最大行程选型并留出余量，具体余量按工况确认。

问：钢丝绳走线可以拐弯吗？
答：安装段要尽量保持直线。确需改变方向的场合，用导轮把方向转过来，让绳在导轮上滚动而不是蹭在棱角上。直接让绳绕硬角走，断丝会来得很快。

问：出绳口有侧向拉扯会怎么样？
答：短期看是读数偏，长期看是绳磨损加快、回卷越来越慢。把本体方向调正，让出绳口对着绳端固定点，问题通常就消除了。

问：装完验收要看哪些项目？
答：看三条：全行程读数是否单调连续、回到起始点是否回到原值、出绳口有没有偏磨痕迹。前两条反映测量是否正常，第三条反映机械安装是否到位。
