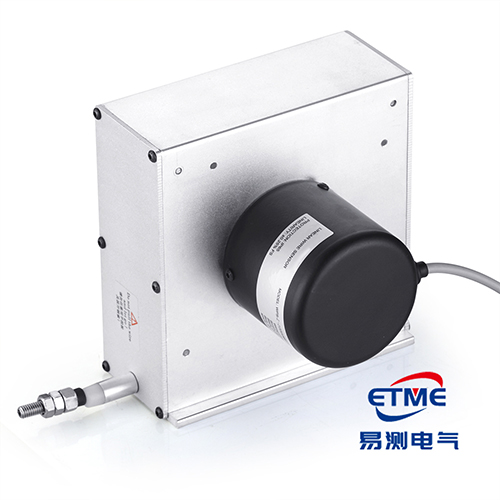

L型支架式安装拉绳拉线位移传感器

产品概述

L 型拉绳位移传感器采用支架式安装方式，适用于较大行程的直线位移测量。传感器外壳为铝合金材质，内置精密电位计或编码器，通过不锈钢拉绳与恒力弹簧机构将被测直线位移转换为旋转角位移，再输出与位移成比例的电信号。该产品广泛应用于液压油缸行程检测、升降平台、仓储物流、舞台机械、试验机等领域这类现场装起来，L型支架式安装拉绳位移传感器最大的好处就是支架直接固定，行程长也不用额外加导向。。

主要特点

• 支架式安装，便于现场固定
• 量程范围宽，可选多种行程
• 输出信号：电阻、电压、电流、脉冲、RS485 可选
• 拉绳采用不锈钢材质，耐磨耐腐蚀
• 铝合金外壳，结构坚固

技术参数

安装与接线

安装时确保传感器固定支架与被测运动方向平行，拉绳出绳方向与运动方向一致；

避免拉绳与尖锐物体接触或过度弯折；接线时按输出类型接入对应电源和信号端子，模拟量输出建议使用屏蔽电缆并单端接地。

安装注意事项

拉绳位移传感器安装时应确保拉绳出绳方向与被测运动方向一致，避免拉绳与周边结构产生摩擦或刮擦；固定支架需具有足够强度，防止在高频往复运动时产生松动；出线口应朝下或朝向不易积水的方向，以提升防护等级和使用寿命；长距离信号传输建议使用屏蔽电缆，并避免与动力电缆同束敷设。

防护等级说明

拉绳位移传感器的防护等级与壳体设计及出线方式相关，常见为 IP54 或 IP65；第一位数字表示对固体异物的防护能力，第二位数字表示防水能力；在粉尘、油污或户外环境中使用时，应定期检查拉绳入口密封状态，防止杂质进入拉绳腔体影响测量精度和拉绳寿命。

校准与维护

传感器出厂前已按标准量程进行校准，现场安装后建议在零点和满量程位置进行一次标定；定期检查拉绳表面是否磨损、断股或沾附异物，必要时进行清洁或更换；保持恒力弹簧组件正常工作，避免拉绳松弛导致测量误差；当出现信号漂移或异常时，应首先检查供电电压、负载阻抗和接线端子。

IP54 与 IP65 差在哪、粉尘油污怎么维护

L 型拉绳传感器的防护等级是 IP54，同类产品也有 IP65 规格。前一位数字管固体异物，后一位数字管防水。装在粉尘、油污或户外环境时，要定期看拉绳入口的密封状态，杂质进了拉绳腔体会磨伤绳面、影响测量精度。传感器出厂前已按标准量程校准，现场装完在零点和满量程位置各标定一次。

恒力弹簧与 1m/s 拉绳速度的现场匹配

L 型靠不锈钢拉绳与恒力弹簧机构，把被测直线位移转成旋转角位移再输出电信号。拉绳直径 0.7mm，最大速度 1m/s，线性精度 ±0.1%FS~±0.3%FS，重复性 ±0.05%FS，分辨率 0.01mm（电位计型）。升降平台、仓储物流这类往复快的设备，节拍别超过 1m/s；拉绳松弛或恒力弹簧卡滞，读数就会漂，信号漂移先查供电电压、负载阻抗和接线端子。

L型支架式安装拉绳位移传感器防护等级与零点标定

• L型支架式安装拉绳位移传感器防护等级 IP54，出线口朝下装更耐用。
• 线性精度 ±0.1%FS~±0.3%FS，重复性 ±0.05%FS，分辨率 0.01mm（电位计型）。
• 拉绳 0.7mm 不锈钢、最大速度 1m/s，升降平台和舞台机械的节拍别超这个值。
• 工作电压 DC 12~30V（电流输出型）或按输出类型匹配，模拟量用屏蔽电缆单端接地。
• 支架先与运动方向平行，再让拉绳出绳方向与运动方向一致。
